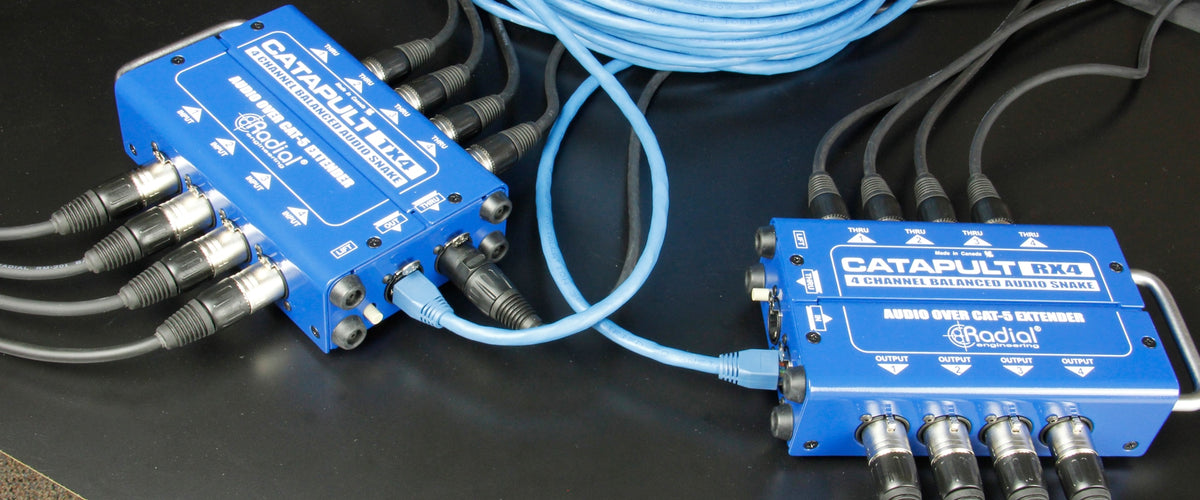

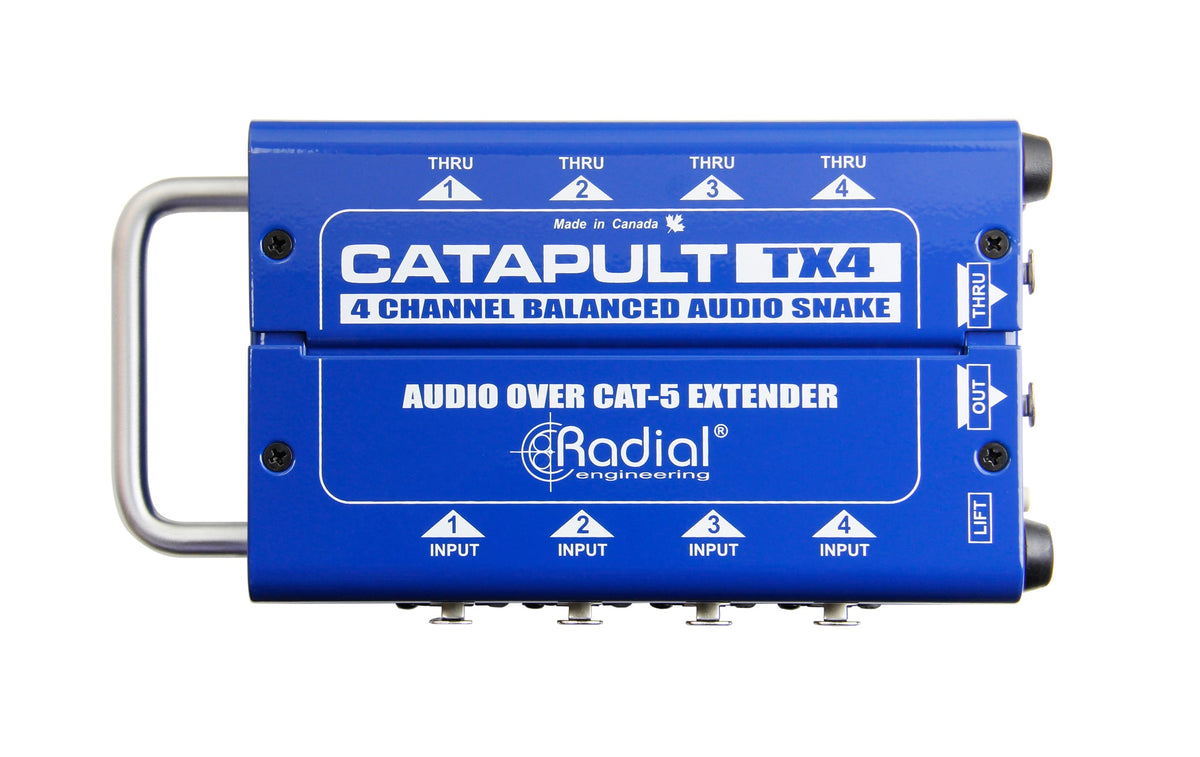

Radial CATAPULT-TX4

Un multipolare pensato per sfruttare il cablaggio di rete in audio professionale

In molte installazioni, il cavo di rete Cat 5/6 è già presente ovunque: in canaline, in passaggi cavi, nei muri o in patch bay. Questo multipolare si inserisce in questa logica moderna proponendo una soluzione semplice per far transitare più linee audio su un'infrastruttura esistente, mantenendo una connettività professionale (XLR) lato audio e porte etherCon lato collegamento. Risultato: un risparmio di tempo nell'installazione, un cablaggio più ordinato e un approccio particolarmente adatto ad ambienti dove la manutenzione e la standardizzazione contano quanto la qualità sonora.

Per quali usi e a chi è destinato questo multipolare?

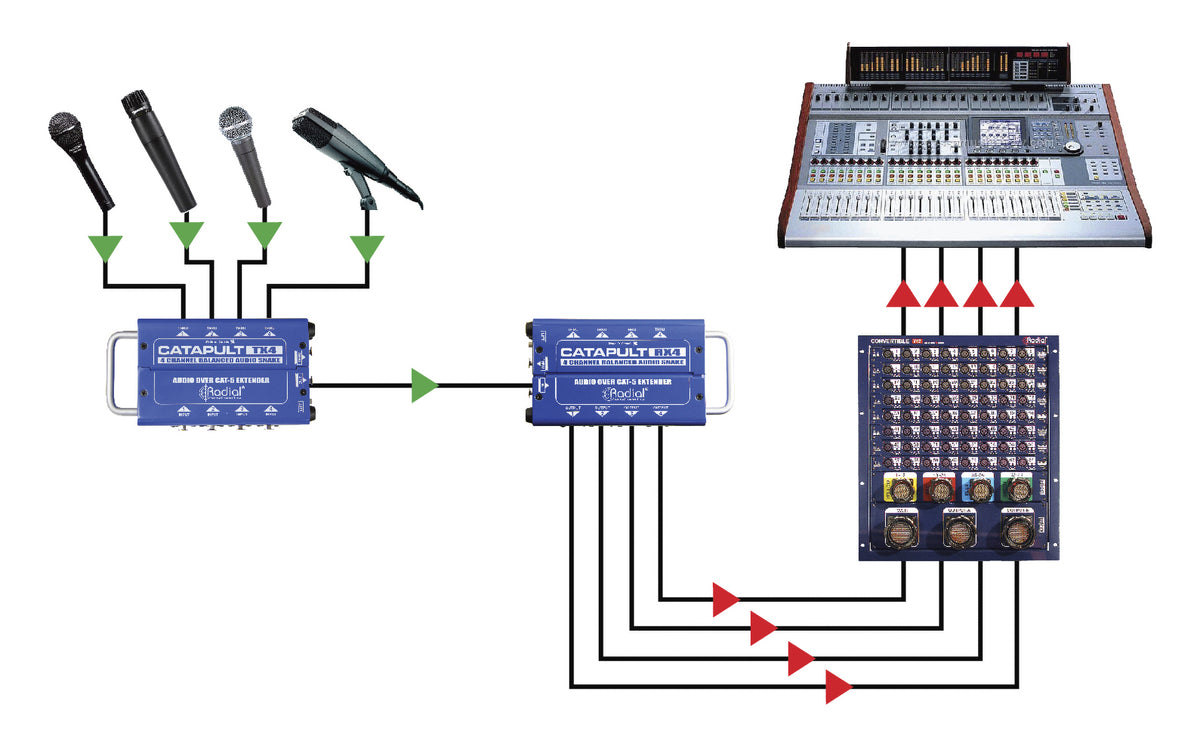

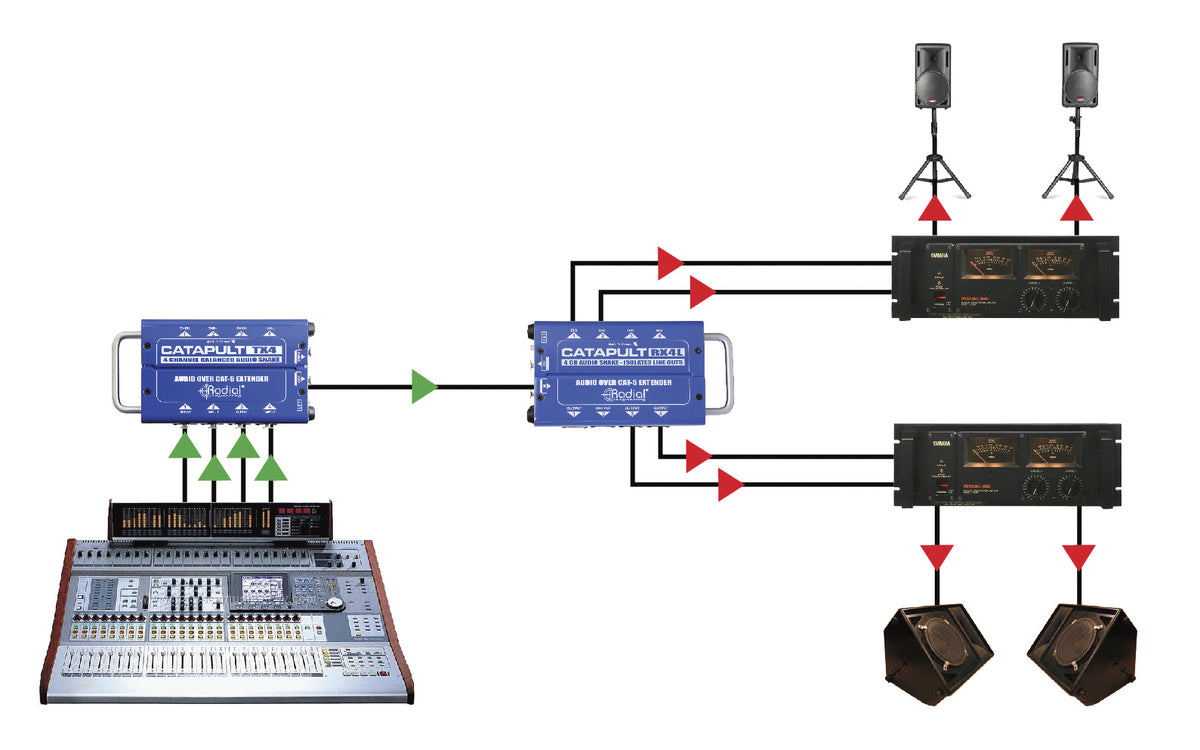

Questo modello è rivolto a integratori, registi, tecnici e studi che cercano una soluzione efficace per collegare apparecchiature distanti senza tirare un multipolare tradizionale più ingombrante. È molto adatto per installazioni fisse (sale da spettacolo, luoghi di culto, auditorium, istituti scolastici, palcoscenici) così come per configurazioni dove si vuole razionalizzare il cablaggio tra palco, regia e rack tecnico. Grazie ai suoi 4 canali e al supporto di segnali AES, può anche integrarsi in una catena digitale rimanendo semplice da implementare sul campo.

Funzionalità chiave: semplicità, pulizia del segnale e integrazione

Trasmissione multicanale su Cat 5/6

Il principio è chiaro: utilizzare un cavo Cat 5/6 per trasportare più segnali audio. Qui, il design permette di trasmettere quattro segnali AES (ovvero otto canali audio) tramite il collegamento di rete, rendendolo un'opzione particolarmente pertinente quando si vuole centralizzare collegamenti puliti tra più dispositivi (convertitori, console, processori, periferiche digitali compatibili AES).

Connettività audio robusta: XLR e etherCon

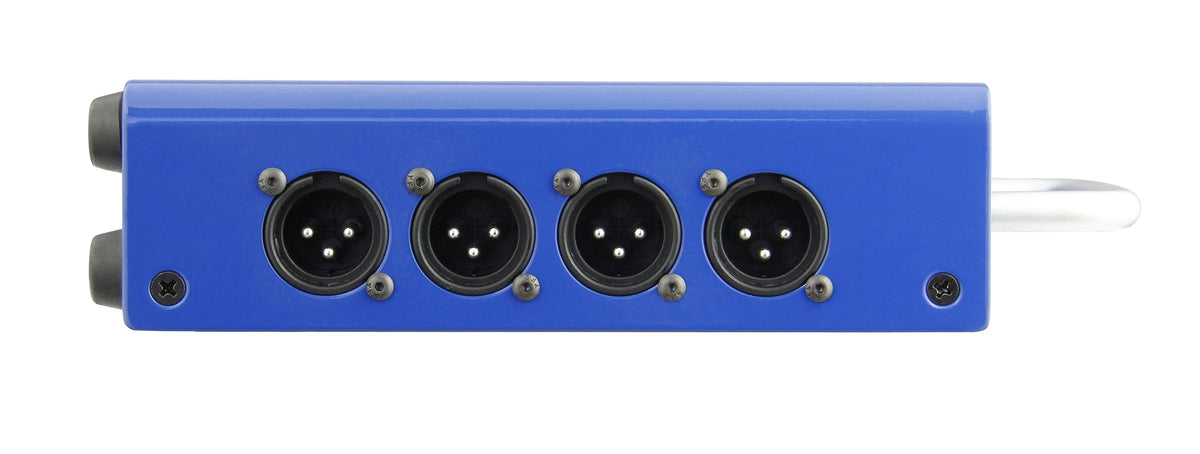

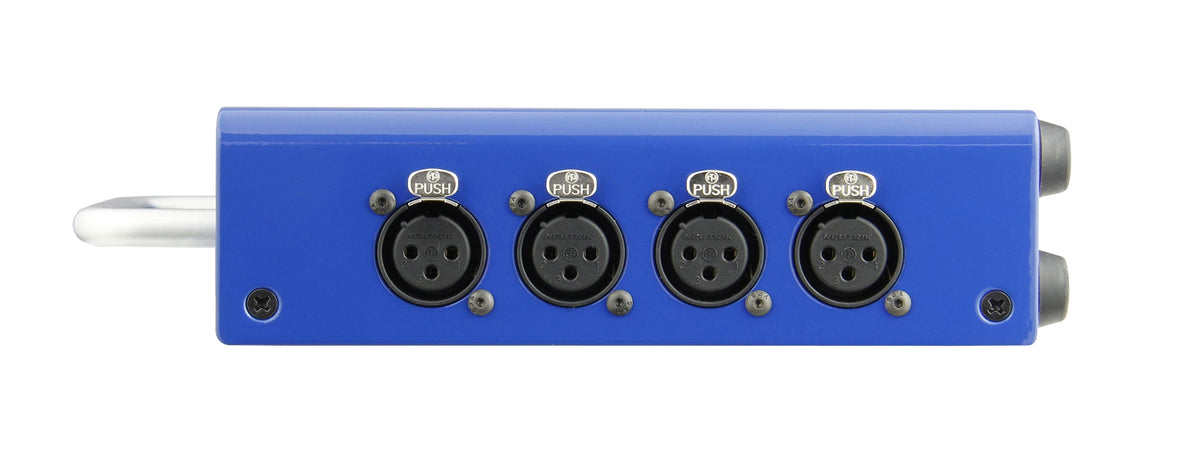

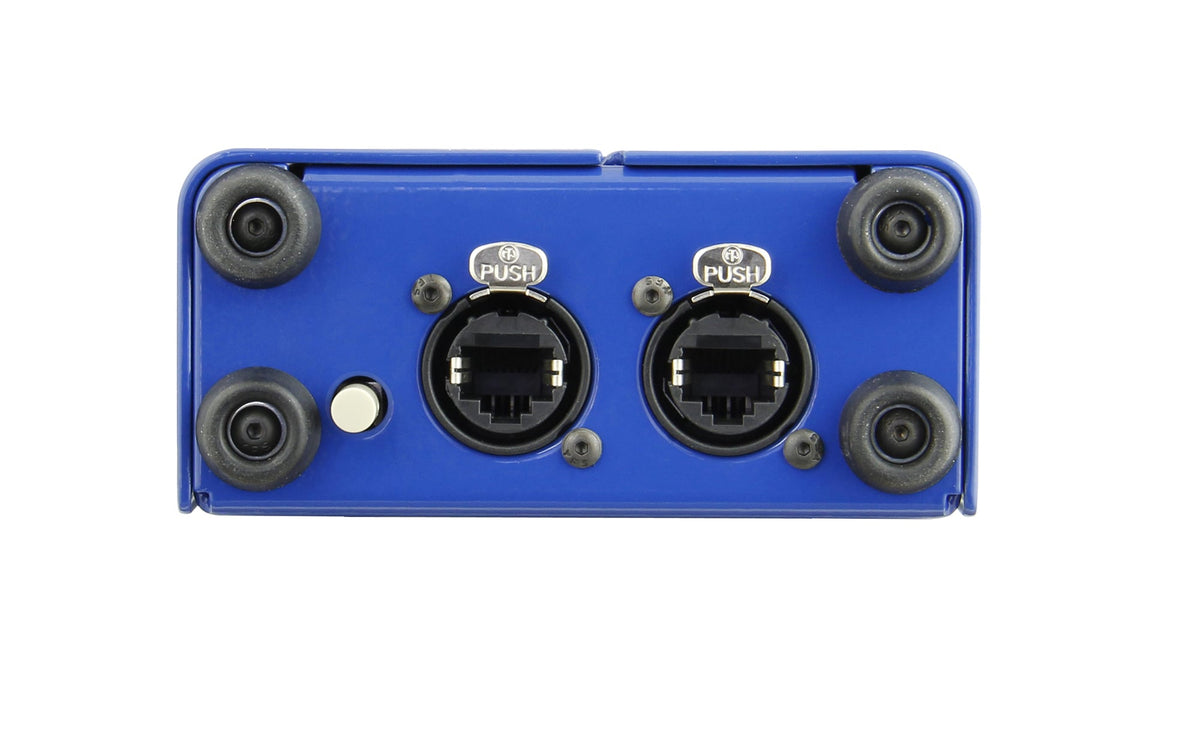

Il multipolare offre 4 ingressi XLR per un'integrazione diretta con il parco audio standard, oltre a 4 uscite XLR per ritrovare connessioni familiari lato destinazione. Per il collegamento su Cat 5/6, dispone di 2 uscite etherCon, un formato apprezzato in ambiente professionale per la sua resistenza meccanica e affidabilità sia in rack che su palco.

Interruttore di massa: un vero plus in installazione

Le loop di massa e i ronzii possono rapidamente diventare il tallone d'Achille di un'installazione, soprattutto quando più apparecchiature sono alimentate su circuiti diversi. L'interruttore di massa (ground lift) offre una preziosa possibilità di intervento per ottimizzare il silenzio di funzionamento e stabilizzare il sistema senza bricolage.

Design passivo, senza preamplificatore né conversione

Questo multipolare è passivo: non richiede alimentazione e si integra facilmente in un flusso audio esistente. Non include né preamplificatore integrato, né conversione digitale, né valvole: l'obiettivo è rimanere su una soluzione di trasporto/interopabilità, semplice da comprendere, rapida da implementare e coerente in una catena audio professionale.

Specifiche tecniche

Categoria	Distributore audio	THD	0,0005% @ 1 kHz
Numero di canali	4	Ingressi	4 x XLR
Conversione Digitale	no	Uscite analogiche	2 x etherCon, 4 x XLR
Livello di ingresso massimo (dBu)	35	Alimentazione elettrica	Passivo
Impostazioni	interruttore messa a terra	Peso	1.18 kg
Risposta di frequenza	7 Hz - 20 kHz	Dimensioni (mm)	203 x 115 x 51

Valvole	no	Trasmissione	4 segnali AES (8 canali audio)
Preamplificatore integrato	no	Uscite	2 x etherCon, 4 x XLR
Alimentazione	passiva	Regolazioni	interruttore di massa
Risposta in frequenza	7 Hz - 20 kHz	Dimensioni	203 x 115 x 51 mm
Livello ingresso max	35 dBu
