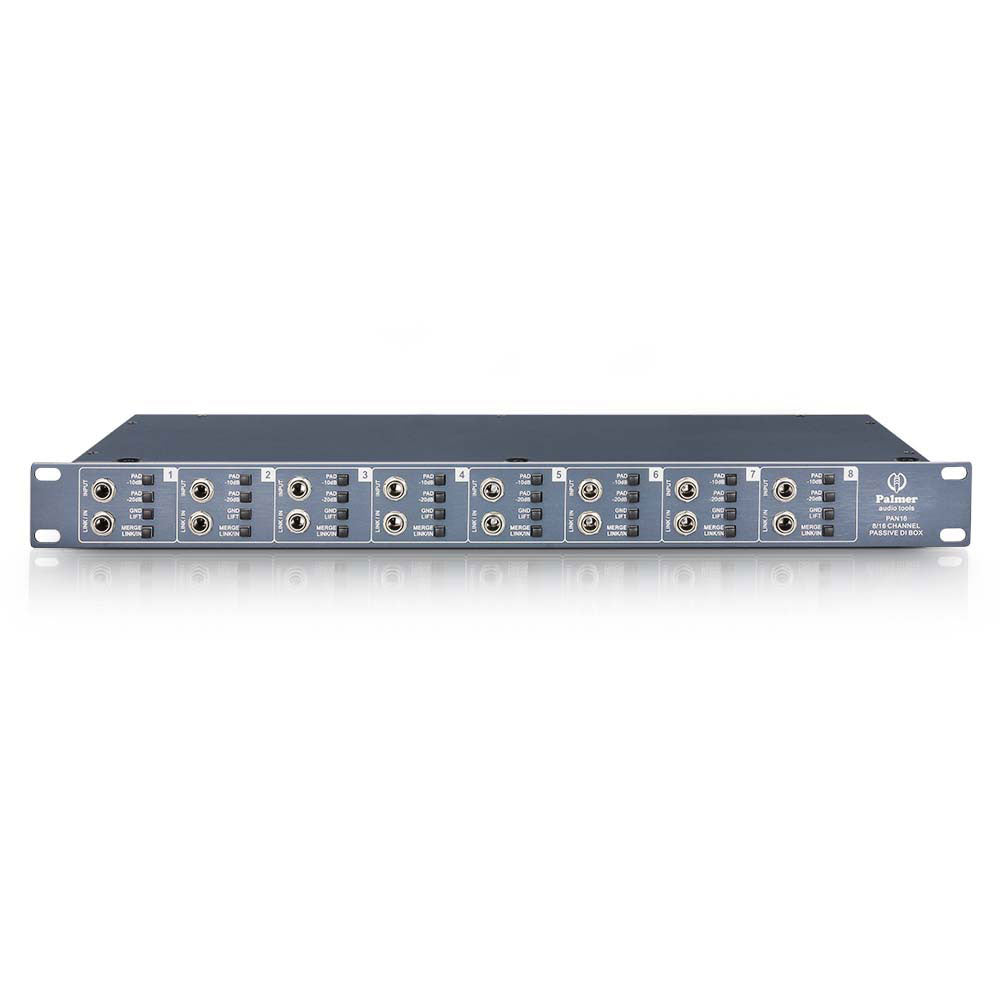

Palmer Pan 16 Pro

Una DI rack pensata per configurazioni multi-sorgente

La Palmer PAN16 è rivolta a setup dove l'affidabilità e la chiarezza del cablaggio sono importanti quanto il suono. Il formato rack 19 pollici in 1U permette di integrare una DI multi-canale direttamente in un flight-case, una regia o un rack da palco, per risparmiare tempo nel montaggio e garantire connessioni sicure. Progettata attorno a un'architettura passiva e a trasformatori, si inserisce nella tradizione delle DI da palco: robuste, semplici ed efficaci per interfacciare sorgenti sbilanciate con una console bilanciata.

Per chi e per quali usi?

La PAN16 è particolarmente indicata per tastieristi (più uscite stereo da convertire in XLR), set televisivi e palchi con numerose sorgenti, studi che vogliono standardizzare gli ingressi di un patch, o per performance dove è necessario gestire sia i ritorni verso amplificatori sia l'alimentazione del sistema frontale. Grazie ai suoi ritorni THRU e alla modalità MERGE, facilita anche i casi in cui si deve raggruppare due segnali in un'uscita mono per canale, senza moltiplicare le DI box e senza complicare il routing.

Funzionalità e punti di forza quotidiani

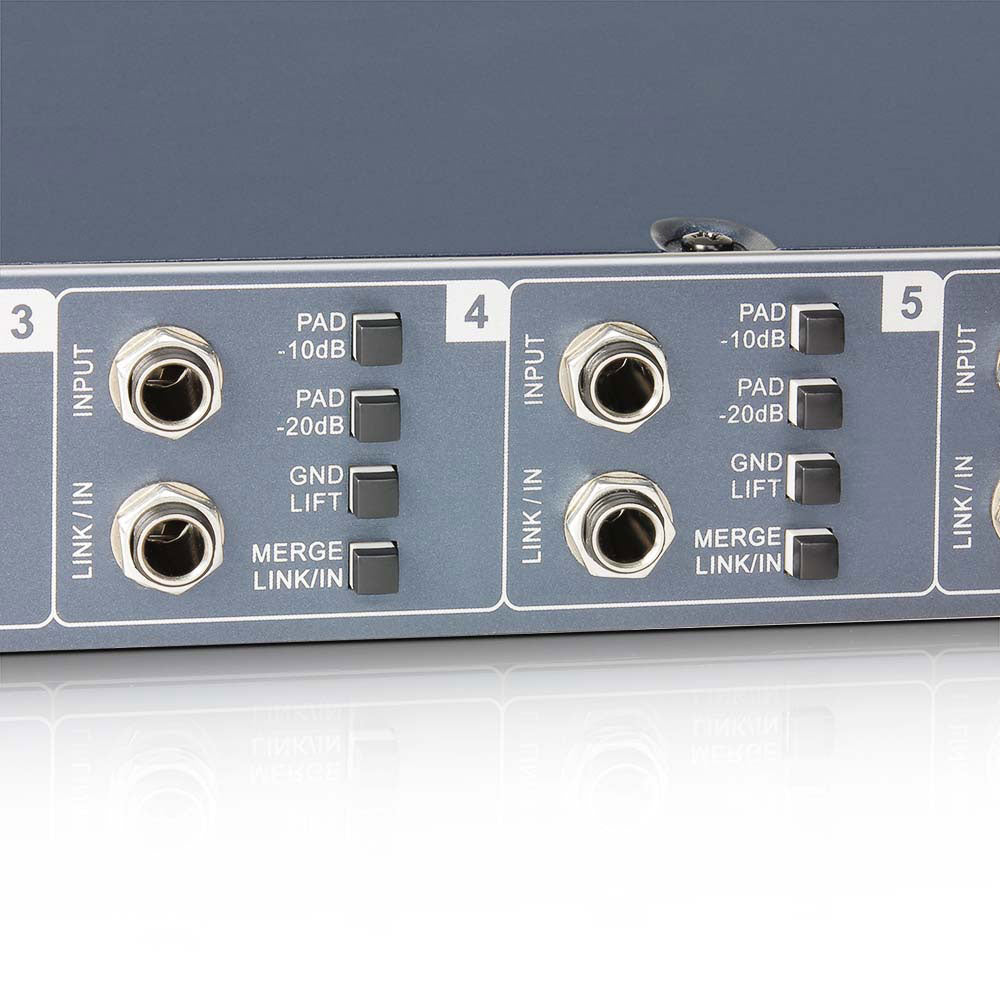

MERGE THRU/IN: una flessibilità rara in una DI multi-canale

Ogni canale dispone di un ingresso e di un'uscita THRU cablata in parallelo per il ritorno del segnale. La particolarità della PAN16 è che questa THRU può essere usata come secondo ingresso tramite la funzione MERGE THRU/IN: il segnale che arriva su THRU viene sommato in mono con quello dell'ingresso INPUT, quindi inviato all'uscita. Risultato: si possono sfruttare fino a 16 ingressi totali, cioè due sorgenti per canale, utile in molte situazioni (somma di due uscite, raggruppamento di due dispositivi, ecc.).

PAD cumulabile: mantieni il controllo dei livelli

Sul palco, i livelli possono variare molto a seconda degli strumenti, delle DI box di modellazione, delle uscite di linea o di alcune tastiere. La PAN16 integra due tasti PAD che permettono un'attenuazione di -10 dB e -20 dB. Combinandoli si ottiene un totale di -30 dB, utile per evitare saturazioni a monte della console e mantenere un margine confortevole, anche con sorgenti molto "calde".

Trasformatori: uscita XLR bilanciata e isolamento galvanico

La simmetria è ottenuta tramite trasformatore, con un isolamento galvanico totale. Questa scelta è ricercata in condizioni reali: migliore tolleranza alle differenze di massa, riduzione dei rumori indesiderati e adattamento affidabile verso ingressi micro/linea in XLR. La presenza del Ground-Lift completa il tutto per gestire rapidamente i loop di massa, frequenti quando si combinano più alimentazioni e dispositivi.

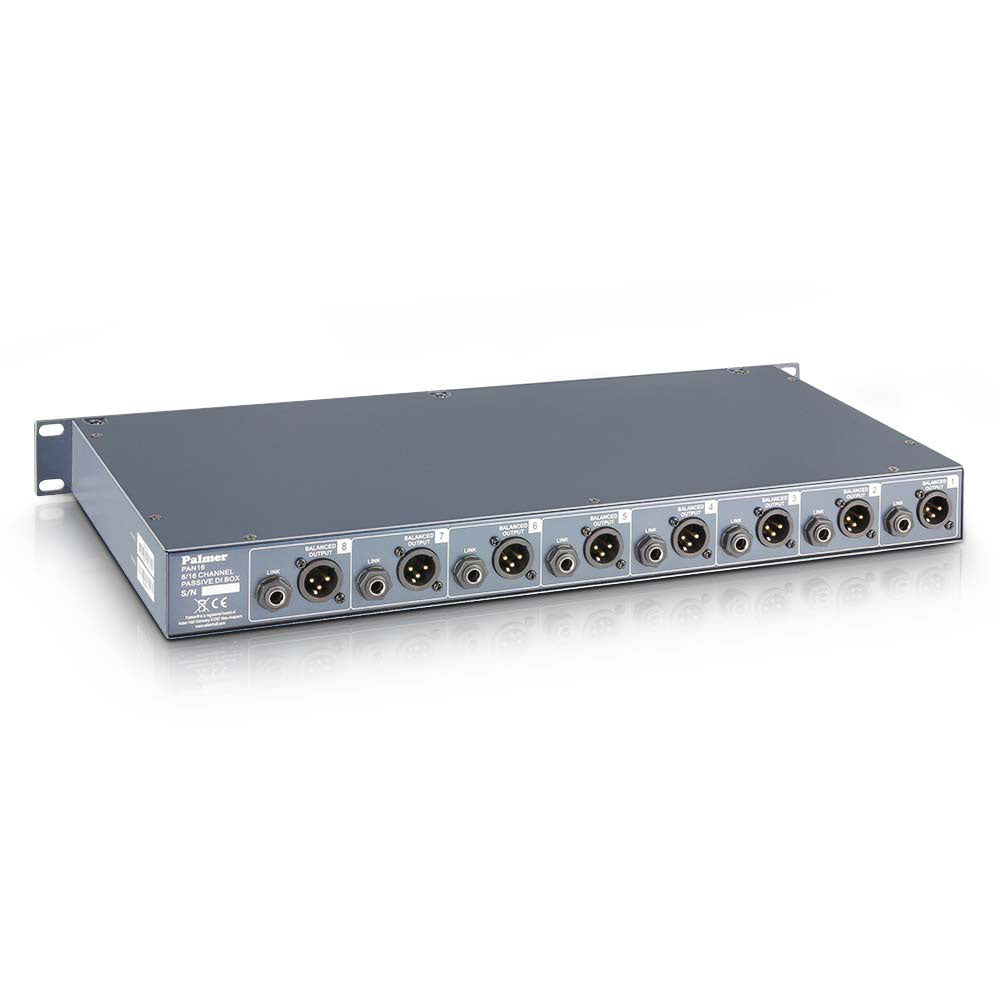

Un rack 1U in acciaio, pronto per il tour

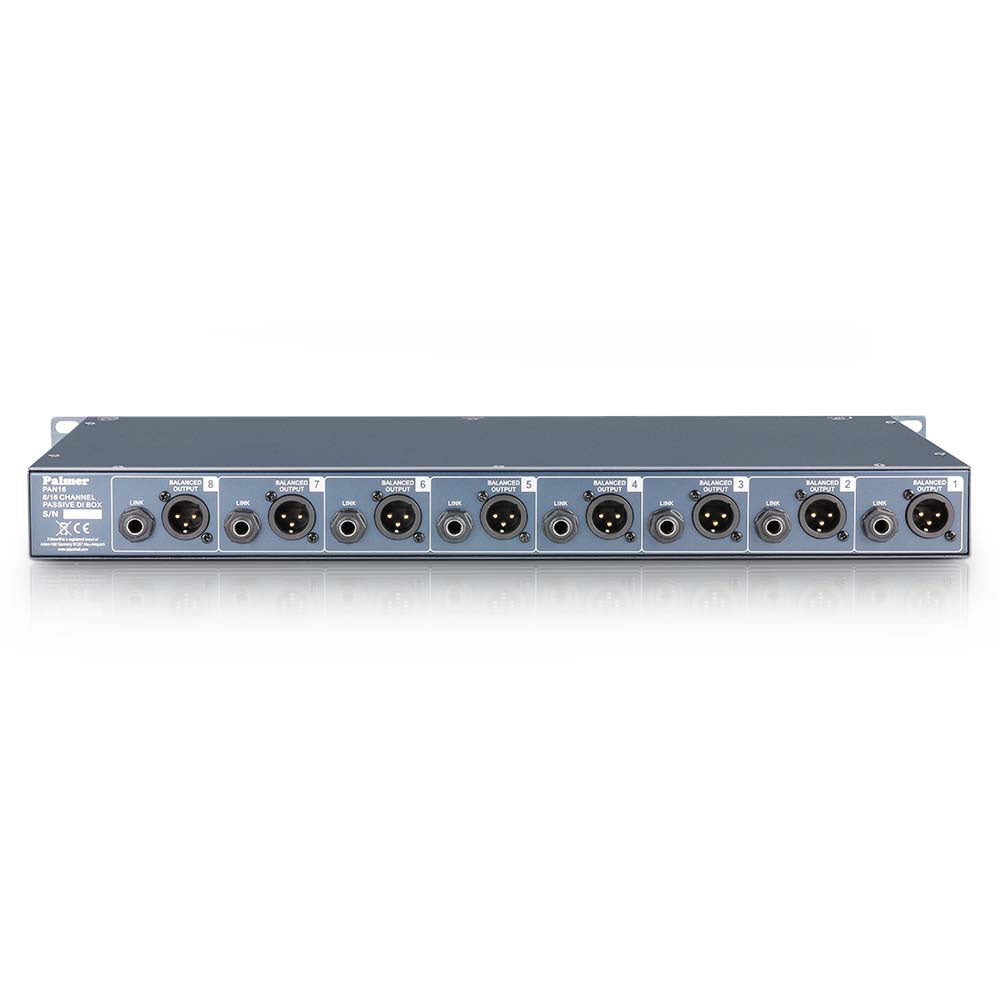

Il suo chassis in lamiera d'acciaio e la finitura in vernice spray lo rendono uno strumento progettato per durare. Il formato 1U (45 mm) permette di integrarlo in un rack esistente senza sacrificare spazio, e la disposizione dei connettori facilita un cablaggio ordinato, soprattutto quando si usano i ritorni THRU sul retro per organizzare le uscite verso amplificatori, monitor o registratori.

Specifiche tecniche

Numero di canali	8	Categoria	Accessori Sonorizzazione
Montabile a Rack	Si	Tipo	pacco

Larghezza	480 mm / 19 pollici	Livello massimo ingresso	+54 dBu (cioè 388,4 V)
Altezza	45 mm, 1 U rack	Impedenza ingresso	1 MΩ (a 60 Hz)
Profondità	200 mm	Numero di uscite	4 (+ 4 Thru out in parallelo)
Materiale chassis	lamiera d'acciaio	Connettore uscita	Jack 6,35 mm, XLR
Finitura chassis	vernice spray	Impedenza uscita	600 Ohm
Numero di ingressi	8/16	Risposta in frequenza	10 - 40000 Hz
Connettori ingresso	Jack 6,35 mm	Simmetria tramite trasformatore	sì
Numero di ritorni THRU per canale	2	Rapporto di tensione nel trasformatore	10 : 1
Attenuazione ingresso	0 / 10 / 20 / 30 dB	Controlli	PAD -10dB, PAD -20dB, Ground-Lift, Merge Thru/In
