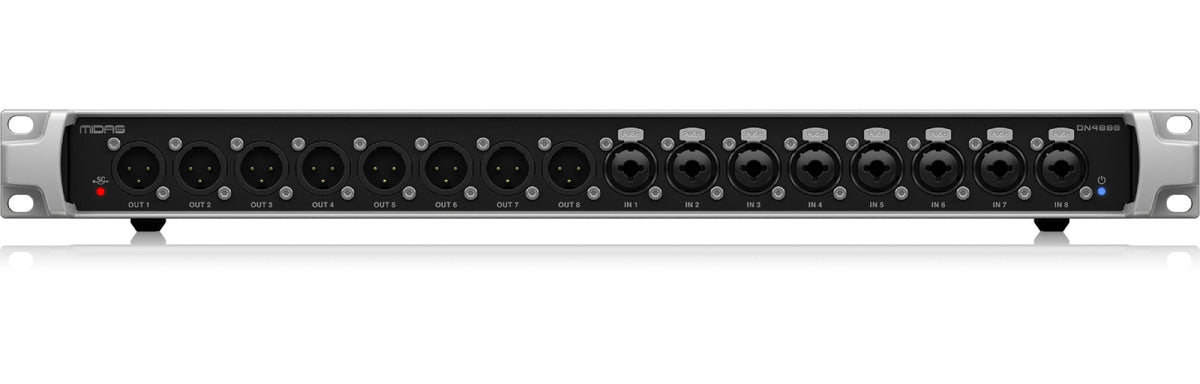

Midas DN4888

Das Wesentliche zur StageCONNECT 8x8 Schnittstelle mit Ultranet-Ausgängen

• 8 symmetrische XLR-Line-Eingänge und 8 symmetrische XLR-Line-Ausgänge zur schnellen Integration analoger Quellen und Monitorwege in ein StageCONNECT-Netzwerk.


• StageCONNECT 32-Kanal Digitalaudio mit einer Latenz von unter einer Millisekunde, in unkomprimiertem 24-Bit PCM (44,1/48 kHz).


• Zwei Ultranet-Ausgänge zur direkten Versorgung von Behringer P16 Personal Monitoring-Systemen und Turbosound iQ Lautsprechern.


• Flexible Verkabelung auf der Bühne über ein Standard-XLR-Mikrofonkabel (oder DMX-Kabel) mit Fernspeisung und Steuerdaten.

Ein Gehäuse konzipiert für das StageCONNECT-Ökosystem und moderne Bühnenkonfigurationen

Entwickelt als dediziertes Anschlussmodul für StageCONNECT-Systeme dient dieses Modul als einfache und effiziente Schnittstelle zwischen der analogen Welt (Ihre XLR-Line-Ein- und Ausgänge) und der multikanaligen Audioverteilung auf der Bühne. Es kann auch als analoges I/O-Gerät mit anderen StageCONNECT-kompatiblen Geräten, insbesondere bestimmten Übertragungs- und Monitoring-Systemen, betrieben werden und ist somit ein zentrales Element zur Vereinfachung des Patchings und zur Reduzierung der Länge von Multicore-Kabeln.

Sein Nutzen wird besonders deutlich, wenn Sie eine Bühne mit Side-Racks verbinden, mehrere Audiozugangspunkte schaffen oder Subgruppen (Monitorwege, Side-Fill, Verbindungen zu Verstärkern/aktiven Lautsprechern) erstellen müssen, ohne die Installation zu verkomplizieren.

Für wen ist diese StageCONNECT 8x8 Schnittstelle gedacht?

Diese Schnittstelle richtet sich an Tontechniker, Bühnentechniker und Tourbands, die eine zuverlässige und schnell einsetzbare Konnektivität wünschen. Sie eignet sich sowohl für Live-Events (Clubs, Säle, Festivals) als auch für feste Installationen, die saubere analoge Erweiterungen bei gleichzeitiger moderner und zentralisierter Audioverteilung benötigen.

Wenn Sie ein kompatibles Mischpult, StageCONNECT-Bühnenboxen verwenden oder persönliche Ultranet-Mixer (wie P16) und kompatible Lautsprecher direkt vom Netzwerk aus versorgen möchten, ermöglicht Ihnen dieses Gerät den Aufbau eines kohärenten, übersichtlich zu verkabelnden und leicht erweiterbaren Systems.

Schlüsselfunktionen und Vorteile im Einsatz

Multikanal-Audiotransport mit sehr niedriger Latenz

Die StageCONNECT-Verbindung gewährleistet eine 32-Kanal Audioübertragung mit einer Latenz von unter einer Millisekunde. Das Signal wird in unkomprimiertem 24-Bit PCM bei 44,1 kHz oder 48 kHz übertragen, eine sinnvolle Wahl zur Erhaltung von Dynamik und Präzision bei gleichzeitig sehr reaktionsschnellem Verhalten für Bühnenmonitore.

Vereinfachte Verkabelung: Ein Mikrofonkabel genügt

Die Konnektivität ist für Flexibilität auf der Bühne ausgelegt: Der StageCONNECT-Audiotransport erfolgt über ein Standard-XLR-Mikrofonkabel (oder DMX-Kabel). Das Ergebnis: weniger spezielle Kabel, einfachere Fehlerbehebung und schnellere Einrichtung, selbst unter beengten Montagebedingungen.

Master/Slave-Modi: Passen Sie die Schnittstelle an Ihre Architektur an

Der Master-Modus ermöglicht den Austausch von Multikanal-Audio mit einer Kette weiterer StageCONNECT-Geräte, praktisch zur Strukturierung eines Bühnen-Netzwerks und zur Verteilung der Signale dort, wo sie benötigt werden. Die Slave-Modi bieten 8x8 oder 16x8 Kanal-Konfigurationen zur effizienten Integration mit Mischpulten, Bühnenboxen und kompatiblen Hubs, je nach gewählter Topologie (lokale Erweiterung, entfernte Stagebox, Monitor-Rack usw.).

Einfache Erweiterung durch Kaskadierung

Wenn Ihr Bedarf wächst, erlaubt die Schnittstelle die Kaskadierung mit weiteren StageCONNECT-Geräten (z. B. dedizierte Ein- oder Ausgangsmodule), um zusätzliche analoge Ein- und Ausgänge hinzuzufügen. So bleibt die modulare Logik erhalten: Sie erhöhen die Kapazität nur dort, wo sie benötigt wird, ohne das gesamte System neu aufzubauen.

Integriertes Ultranet: Persönliches Monitoring und kompatible Wiedergabe

Dank der zwei Ultranet-Ausgänge können Sie direkt Behringer P16 Personal Monitoring-Systeme und kompatible Lautsprecher versorgen und dabei das StageCONNECT-Netzwerk sowie die verfügbaren analogen Eingänge nutzen. Dies ist ein effizienter Ansatz, um Monitore zu dezentralisieren, unnötige Wandlungen zu vermeiden und eine klare Verteilung zwischen Front-of-House, Bühne und Monitoring zu gewährleisten.

Fernspeisung und autarker Betrieb

Das Gerät unterstützt bidirektionale Audio-Konfigurationen mit Steuerdaten und 12 VDC / 18 W Fernspeisung. Eine externe Stromversorgung ist ebenfalls vorgesehen für den autonomen Betrieb und kann eine Fernspeisung am StageCONNECT Master-Ausgang bereitstellen, was den Betrieb entsprechend den Anforderungen Ihrer Installation (Entfernung, Anzahl der Module, Verfügbarkeit von Netzteilen auf der Bühne) absichert.

Technische Daten
