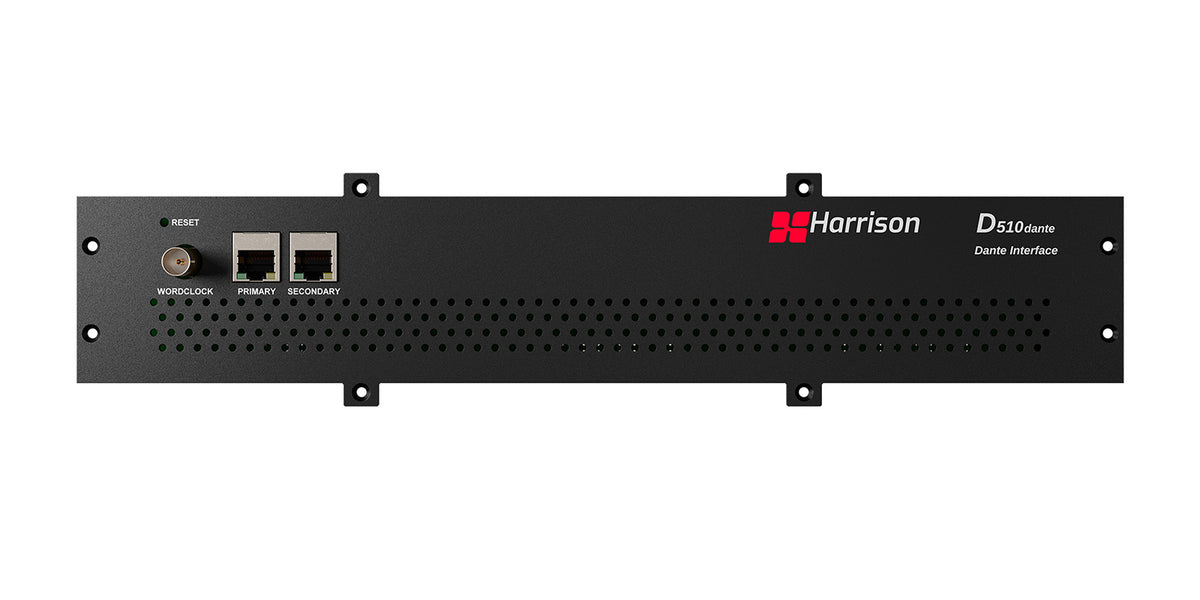

Harrison D510 DANTE
Estimated Shipping Widget will be displayed here!
- Dieses Produkt hat eine Garantie von 3 Jahren
Abholverfügbarkeit konnte nicht geladen werden
Informationen
Informationen
Herstellerinformationen
Harrison
https://www.harrisonaudio.com
info@harrisonaudio.com
------------------------
Sicherheitsbeauftragter:
Algam SAS
E-Mail: contact@algam.net
Adresse:
Entwickelt für Harrison 500 Racks: kompromisslose Netzwerk-Integration
Die D510dante ist die ideale Karte, um Dante Audio-over-IP-Konnektivität in Ihr Harrison 500 Rack zu bringen. Sie wurde so konzipiert, dass sie sich nahtlos in Ihren Workflow einfügt und die analoge Verarbeitung der Serie 500 mit den Mischbusse, Subgruppen und Inserts eines Dante-kompatiblen Mischpults verbindet - ohne unnötige Konvertierungen oder Komplexität.
Für modernes Live und hybride Studios
Live-Sound-Ingenieure, Broadcast-Regien, Produktionsstudios und hybride Setups profitieren vollumfänglich von dieser Schnittstelle. Sie erleichtert den Einsatz von 500er Effekten und Prozessoren im Front- oder Monitorweg, die saubere Aufnahme von Stems sowie schnelle Wechsel zwischen Ihrem Dante-Netzwerk und Ihren analogen Modulen - sei es für Electro, Pop, Filmmusik oder jede Sounddesign-Session.
Funktionen und Neuerungen
Mit 10 Eingangskanälen und 14 Ausgangskanälen setzt die D510dante auf sorgfältig ausgewählte Wandler, um Transienten, Dynamik und das spektrale Gleichgewicht zu bewahren. Das Dante-Routing ermöglicht das transparente Senden und Empfangen von Signalen zwischen Mischpult, Interface und 500er Rack. Die End-to-End-Latenz bleibt minimal (ca. 0,9 ms bei 48 kHz, 0,45 ms bei 96 kHz), ideal für Echtzeit-Inserts. Im Netzwerkbereich sorgen zwei RJ45-Ports für eine "Primär/Sekundär"-Redundanz, während der Wordclock BNC TTL Eingang eine stabile Synchronisation mit dem restlichen System gewährleistet. Die Pegelkalibrierung ist so eingestellt, dass 0 dBFS an den D/A-Ausgängen 1 bis 10 +24 dBu entspricht und an den Ausgängen 11 bis 14 +18 dBu für eine präzise Anpassung an nachgeschaltete Geräte.
Technische Daten
| Ausgangsanschluss | Jack, RJ45 |
| Abtastfrequenz | 48 kHz |
| Farbe | Schwarz |
| THD+N bei 1 kHz, 24 dBu | unter 0,0008 % |
| Gewichteter A-Rauschpegel | unter -95 dBu |
| Frequenzgang | 20 Hz - 20 kHz, +/- 0,25 dB |
| THD+N bei 1 kHz, 18 dBu | unter 0,006 % |
| 2 Dante RJ45 Netzwerkports | primär und sekundär (Redundanz) |
| D/A + A/D Pfad zu Dante | 43,2 Samples (0,9 ms bei 48 kHz, 0,45 ms bei 96 kHz) |
Häufig gestellte Fragen
Ist die Harrison D510 DANTE mit einem Harrison 500 Rack kompatibel?
Diese Karte ist für Harrison 500 Racks konzipiert und verbindet deren analoge Module mit einem Dante-Audionetzwerk.
Wie viele Dante-Kanäle stehen zur Verfügung?
Die Konnektivität bietet 10 Eingangskanäle und 14 Ausgangskanäle. Diese Konfiguration ermöglicht die Integration von 500er Serie Modulen in Busse, Subgruppen und Inserts eines Dante-kompatiblen Mischpults.
Wie hoch ist die Latenz der Karte für Echtzeit-Inserts?
Der D/A- + A/D-Weg zu Dante beträgt 43,2 Samples. Die angegebene Latenz liegt bei 0,9 ms bei 48 kHz und 0,45 ms bei 96 kHz, was für schnelle Rückkopplungen zwischen Netzwerk und analogen Modulen geeignet ist.
Bietet die D510 DANTE ein redundantes Dante-Netzwerk?

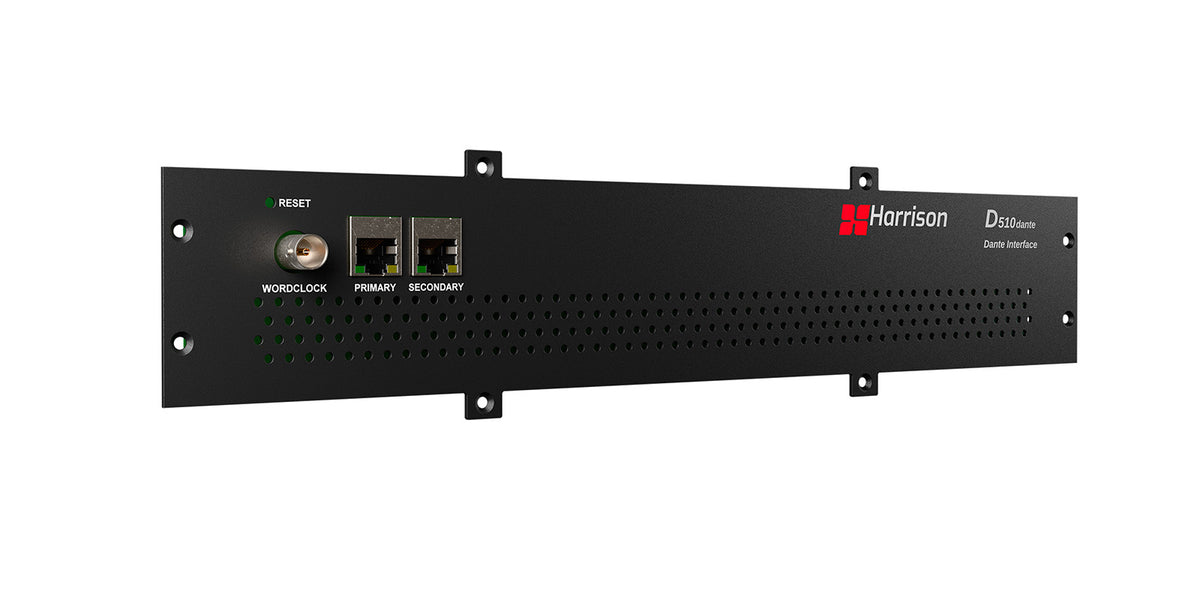

Zwei RJ45-Ports gewährleisten ein primäres/sekundäres Netzwerk-Redundanzsystem. Zudem ist ein Wordclock-Eingang BNC TTL zur Synchronisation mit dem restlichen System vorgesehen.
Welche analogen Ausgangspegel sind verfügbar?
Die D/A-Ausgänge 1 bis 10 sind auf 0 dBFS = +24 dBu kalibriert. Für die Ausgänge 11 bis 14 entspricht 0 dBFS +18 dBu. Der THD+N liegt bei weniger als 0,0008 % bei 1 kHz und 24 dBu.
