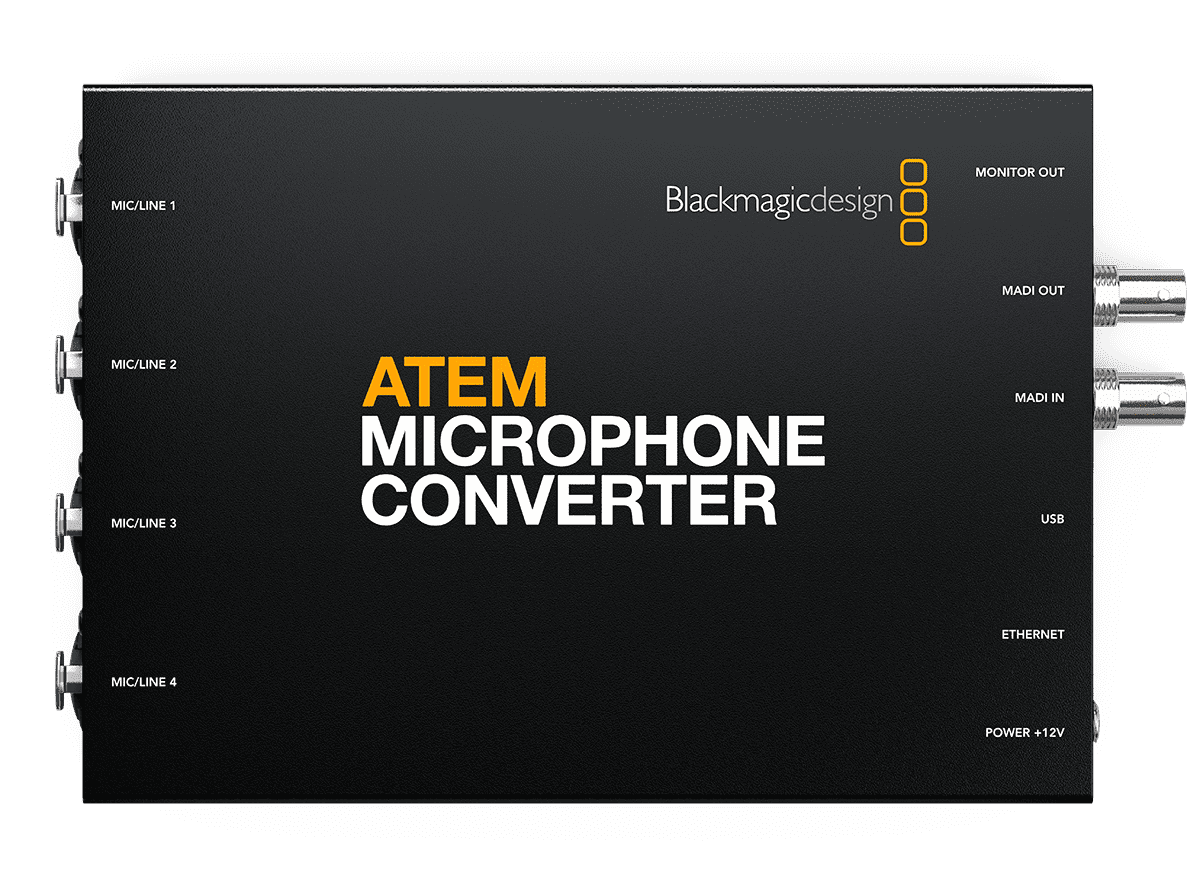

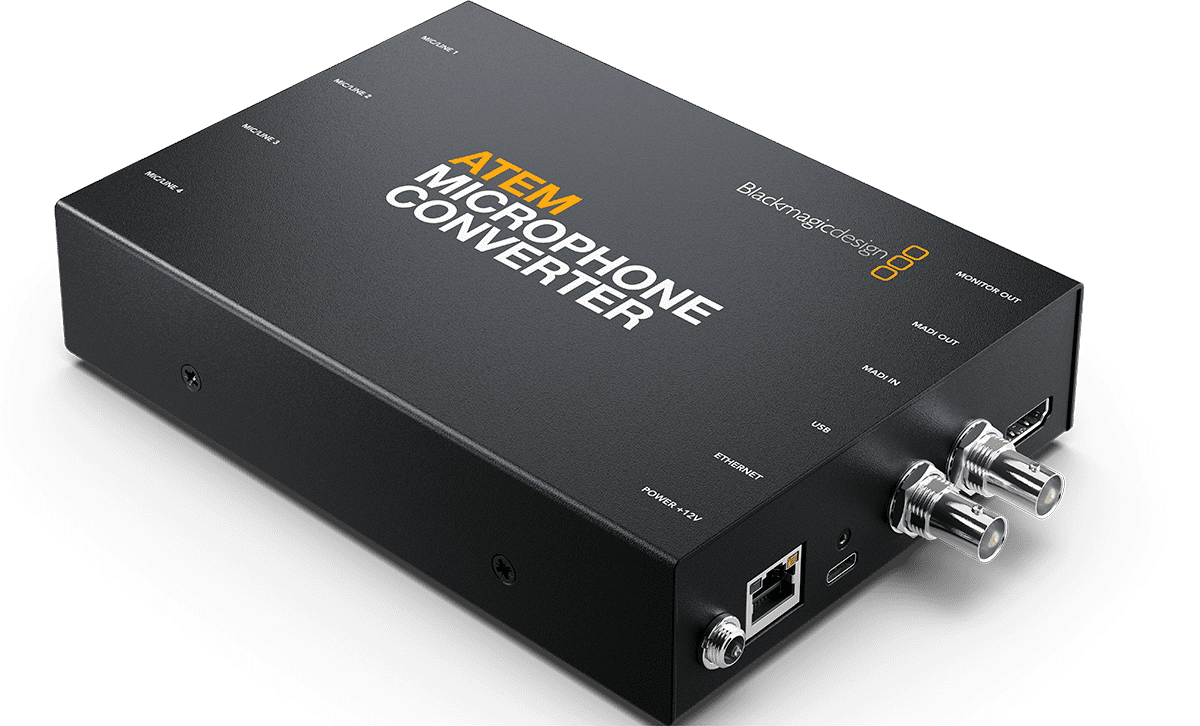

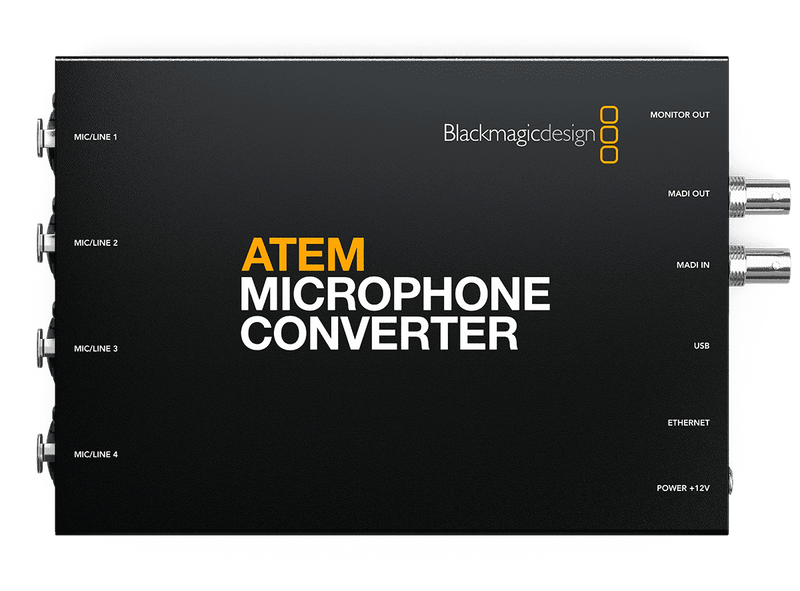

Blackmagic Design ATEM Micro Converter

Ein Audio-Glied konzipiert für die ATEM-Serie und MADI-Workflows

Entwickelt zur nahtlosen Integration mit den "ATEM Television Studio" Mischpulten, erfüllt der ATEM Microphone Converter einen zentralen Produktionsbedarf: analoge Quellen (Mikrofone und Line-Signale) in eine moderne Regieumgebung über eine robuste digitale Übertragung einzuspeisen. Die Wahl von MADI (konform zu AES10-2020) ermöglicht saubere Verkabelung, klare Kanalverteilung und eine skalierbare Lösung, die besonders für Studios, Regiewagen und fest installierte Broadcast- oder Streaming-Setups geeignet ist.

Das Konzept ist einfach: Die Aufnahme möglichst nah an den Quellen zentralisieren, sauber konvertieren und das Audio über eine einzige MADI-Verbindung in Ihre Infrastruktur einspeisen. In diesem Kontext wird der HDMI-Monitor zu einem echten operativen Vorteil, da er einen sofortigen Überblick über den Kanalstatus bietet, ohne ständig auf einen Computer angewiesen zu sein.

Für Studios, Regien und Bühnen, die Zuverlässigkeit und Übersichtlichkeit gewinnen wollen

Dieser Wandler richtet sich an Teams, die mehrere Sprecher, Raum-Mikrofone, Rückkopplungen von Playern oder Line-Signale eines externen Mischpults verwalten. Er erleichtert die Normierung der Eingänge (Mic/Linie), das schnelle Aktivieren der +48 V Phantomspeisung und die Pegelüberwachung in kritischen Momenten: kurz vor und während der Sendung.

Ob Webcast, Konzertaufzeichnung, Event oder Talkshow - Sie profitieren von einer konsistenten Audiokette: vertraute analoge Anschlüsse auf der Bühne, digitale Übertragung in der Regie. Das HDMI-Monitoring hilft, sofort Clipping, stumme Mikrofone, falsche Mic/Linien-Umschaltung oder versehentlich aktivierte Phantomspeisung zu erkennen, ohne die Kontrollpunkte zu vervielfachen.

Schlüsselfunktionen: Konvertierung, Kontrolle und Monitoring für den Live-Betrieb

Eine Konvertierung, die Dynamik und Transienten bewahrt

Jeder analoge Eingang nutzt 8 gemeinsam arbeitende Analog-Digital-Wandler, eine Architektur, die den Dynamikumfang erweitert und die Präzision bei schwierigen Signalen (sehr dynamische Stimmen, Percussion, Raumklänge) erhöht. Kombiniert mit 32-Bit digitalen Vorverstärkern und einer 24-Bit/48 kHz Ausgangsauflösung zielen diese Entscheidungen auf eine saubere Wiedergabe mit niedrigem Rauschen und extrem geringer Verzerrung ab, um Verständlichkeit und Klangsubstanz auch unter Bühnenbedingungen zu erhalten.

HDMI-Monitoring: sofortige und direkte Anzeige

Der HDMI-Anschluss verwandelt einen Standardbildschirm in ein Kontrollwerkzeug: Anzeige von 4, 8, 12 oder 16 Kanälen, 60 Sekunden Wellenform-Historie, VU-Meter, Kanalnamen sowie Mic/Linien- und Phantomstatus. Dieser "dedizierte Monitoring"-Ansatz ist besonders im Live-Betrieb nützlich: Er reduziert Software-Wechsel und beschleunigt die Diagnose, sei es zur Überprüfung einer zu leisen Stimme, zur Erkennung von Störgeräuschen oder zur Bestätigung, dass ein Eingang korrekt auf Line-Modus steht.

Skalierbare Installation und vereinfachte Überwachung

Die MADI-Kaskadierung ermöglicht eine einfache Erweiterung der Quellenanzahl in einem einzigen Stream bei gleichzeitig übersichtlicher Verkabelung. Für Wartung und Konfiguration bieten USB-C (mit Verriegelungsschraube) und Gigabit-Ethernet praktische Optionen für Updates und Steuerung vor Ort oder aus der Ferne, je nach Regieorganisation. Schließlich sorgen die Hardware-Mini-Schalter (Mic/Linie, +48 V) für eine sofortige Bedienung, was besonders bei schnellen Eingriffen zwischen zwei Sequenzen geschätzt wird.

Technische Daten

Kategorie	SDI-Konverter	Netzteil	Externe Stromversorgung
Netzteil erforderlich	Ja	Verbrauch	12 W
Art	Audio	Gewicht (kg)	850 g
Eingänge	1x SDI, RJ45, TM_EntreesConvertisseurAV014, USB-C	Maße (mm)	125 x 200 x 41
Ausgänge	HDMI, 1x SDI

Analoge Audioeingänge	4 x 3-polige XLR/1/4" TRS Kombi-Buchsen, umschaltbar zwischen Line- oder Mikrofonpegel (+24 dB), +48 V Phantomspeisung.	Bit-Tiefe des Ausgangs	24 Bit.
MADI-Eingang	1 x BNC, unterstützt 64 digitale MADI-Audiokanäle.	Abtastrate des Ausgangs	48 kHz.
MADI-Ausgang	1 x BNC, unterstützt 64 digitale MADI-Audiokanäle.	MADI-Konformität	AES10-2020.
HDMI Videoausgang	1 x Monitor-Ausgang.	Softwaresteuerung	Updates für Mac und Windows via USB oder Ethernet.
Computer-Schnittstelle	1 x USB-C mit Verriegelungsschraube.	Interne Updates	über herunterladbare Dienstprogramm-App.
Ethernet	10/100/1000 BASE-T.	Parametersteuerung	per USB und Ethernet über das kostenlose Dienstprogramm.
HD Video-Standards am HDMI-Ausgang	1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60.	Hardware-Schalter	Mini-Schalter zur Auswahl Mic/Linie und Aktivierung der +48 V Phantomspeisung.
HDMI-Monitoring	Anzeige des Namens des ATEM Microphone Converter und von 4, 8, 12 oder 16 Audiokanälen mit 60 Sekunden Wellenform-Historie. Zeigt außerdem Kanalnamen, VU-Meter, Mic/Linien-Einstellung und Phantomspeisungsstatus an.	Mac	Ventura 13.0, Sonoma 14.0 oder neuer.
Anzahl A/D-Wandler (ADC) pro Eingang	8.	Windows	10 und 11.
Digitaler Vorverstärker	32 Bit.	Stromversorgung	1 x externes 12 V Netzteil mit Verriegelungsstecker.
Dynamikumfang	131 dB(A).	Stromverbrauch	max. 12 W.
Rauschpegel	-129 dBV.	Betriebsspannungsbereich	12 V bis 17,5 V DC.
Gesamte harmonische Verzerrung bei Vollaussteuerung	0,002 %.
