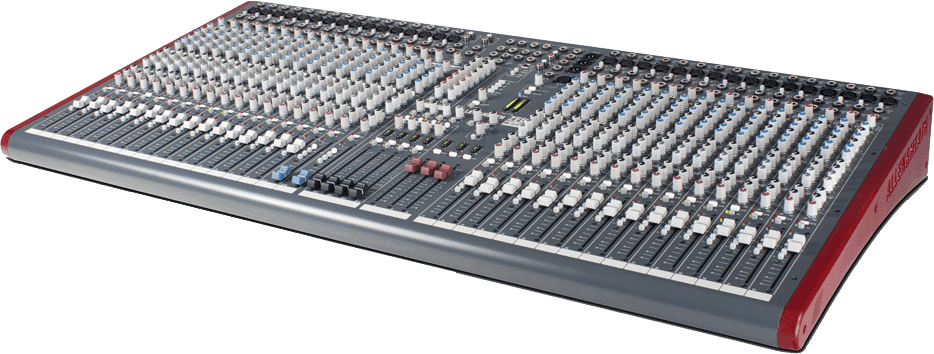

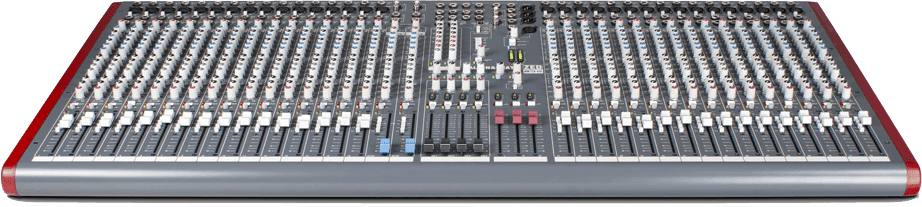

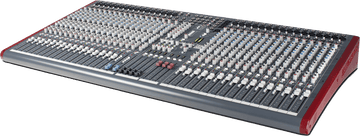

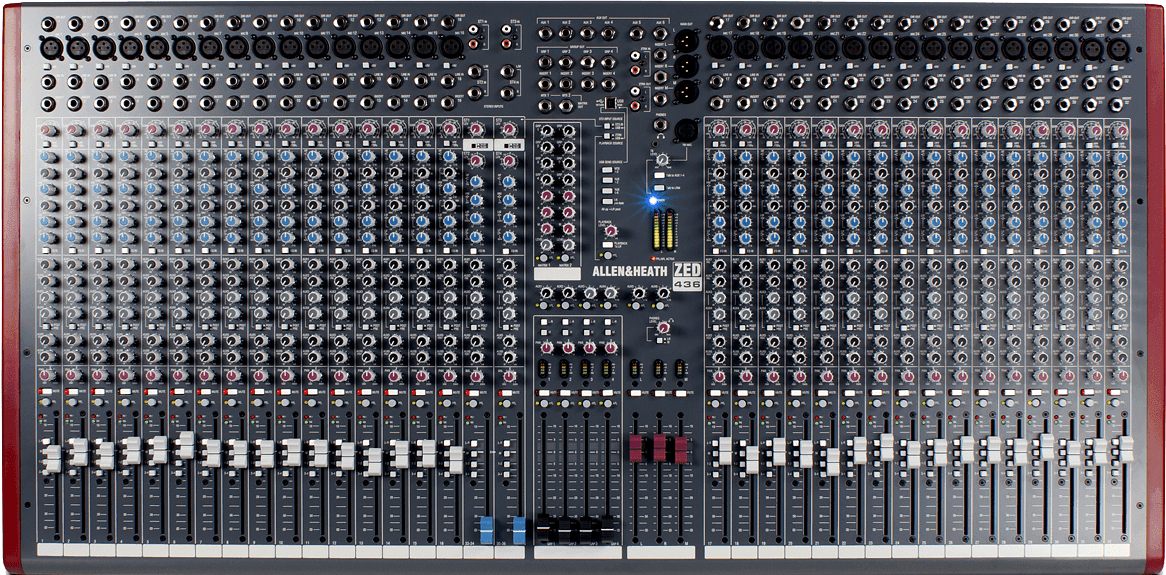

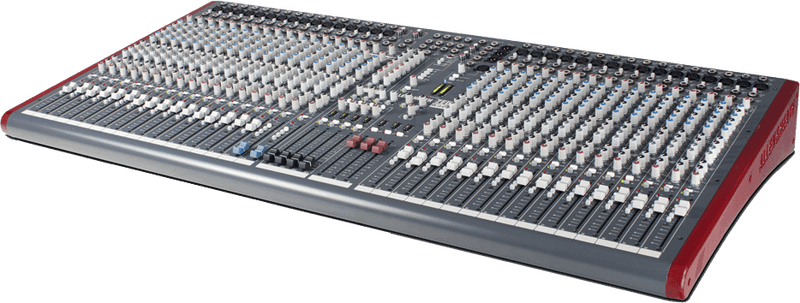

Allen & Heath ZED436

Eine "Großformat"-Architektur für anspruchsvolle Setups

Mit seinen 32 Mikrofonkanälen, Subgruppen, Aux-Sends und Matrizen reiht sich diese Konsole in die Tradition der analogen Mischpulte ein, die für Live-Auftritte, feste Installationen und vielseitige Regien konzipiert sind. Das 100 mm Faderformat und die Sektionen-Organisation ermöglichen ein schnelles, klares und zuverlässiges Arbeiten, selbst wenn die Session oder Bühne dicht wird.

Für Live-Sound, Säle, Monitore und Aufnahmen

Diese 32-Kanal-Mischkonsole richtet sich an Tontechniker, Vereine, Kirchen, Veranstaltungsorte, Dienstleister und Projektstudios, die viele Mikrofoneingänge benötigen (komplettes Schlagzeug, Bläser, Chöre, Mehrmikrofon-Konferenzen) und dabei eine komfortable Bedienoberfläche behalten wollen. Die 6 Aux-Sends erleichtern die Verwaltung von Bühnenmonitoren (In-Ear, Wedges) und Effekten, während der USB-Port einen Stereo-Mix an einen Computer für Archivierung, Streaming oder schnelle Aufnahme sendet.

Kontrolle, Klangregelung und Routing: Ein Workflow für die Regie

Monokanäle: Präzision und sofortige Kontrolle

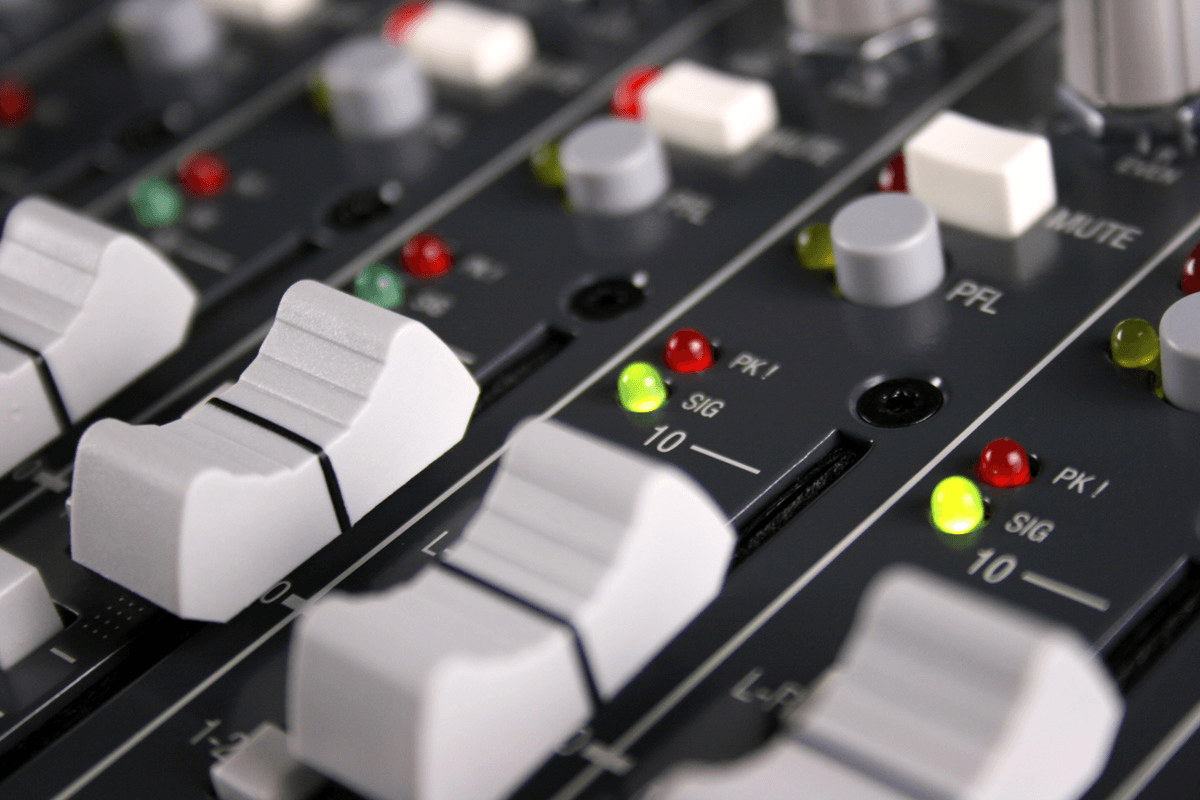

Jeder Mikrofon-/Line-Kanal verfügt über einen einstellbaren Gain, einen Hochpassfilter und einen 4-Band-EQ mit 2 semi-parametrischen Mitten (mit Ein-/Aus-Schalter), um Stimme, Snare oder Gitarren präzise zu formen, ohne Zeit zu verlieren. Außerdem gibt es Panorama, einen 100 mm Fader, die Funktionen Mute und PFL sowie Anzeigen für Signalpräsenz und Sättigung zur Pegelsicherung.

Stereoeingänge: Anschluss von Playern, Keyboards und Monitoren ohne Komplexität

Die 2 asymmetrischen Stereo-Line-Eingänge (Doppelbuchsen) bieten ein Paar A mit 2 x Klinke und ein Paar B mit 2 x RCA, jeweils mit getrennten Gains. Praktisch zum Einbinden von Keyboard, Player, Interface-Ausgang oder Ambience. Der feste 4-Band-EQ (mit Ein-/Aus-Schalter), die Balance, der 100 mm Fader sowie Mute und PFL gewährleisten ein einheitliches Mischkonzept mit den Monokanälen.

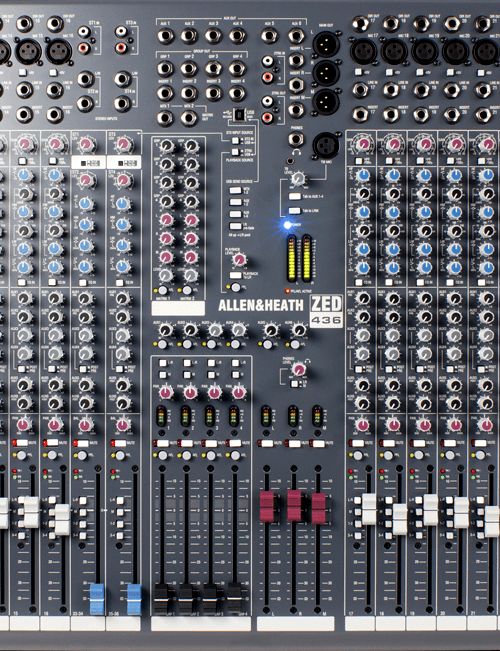

Aux-Sends, Subgruppen und Matrizen: Eine Konsole, die sich Ihrem Setup anpasst

Die 6 Aux-Sends (2 Pre, 2 Pre/Post, 2 Post-Fader) decken sowohl Monitore als auch Effekte ab, mit einstellbaren Pegeln und AFL zur Kontrolle des Sendesignals. Die 4 Subgruppen (mit Ausgängen und Inserts auf 6,35 mm Klinke) ermöglichen das Gruppieren von Schlagzeug, Chören oder Instrumentensektionen und deren Steuerung über den Fader, während die Zuweisung zu L/R und Mono mit Panorama erhalten bleibt. Zwei Matrizen-Sektionen ergänzen das Routing und können je nach Konfiguration auch das USB-Signal speisen.

USB, Monitoring und Kommunikation: Effizient bei Proben und Betrieb

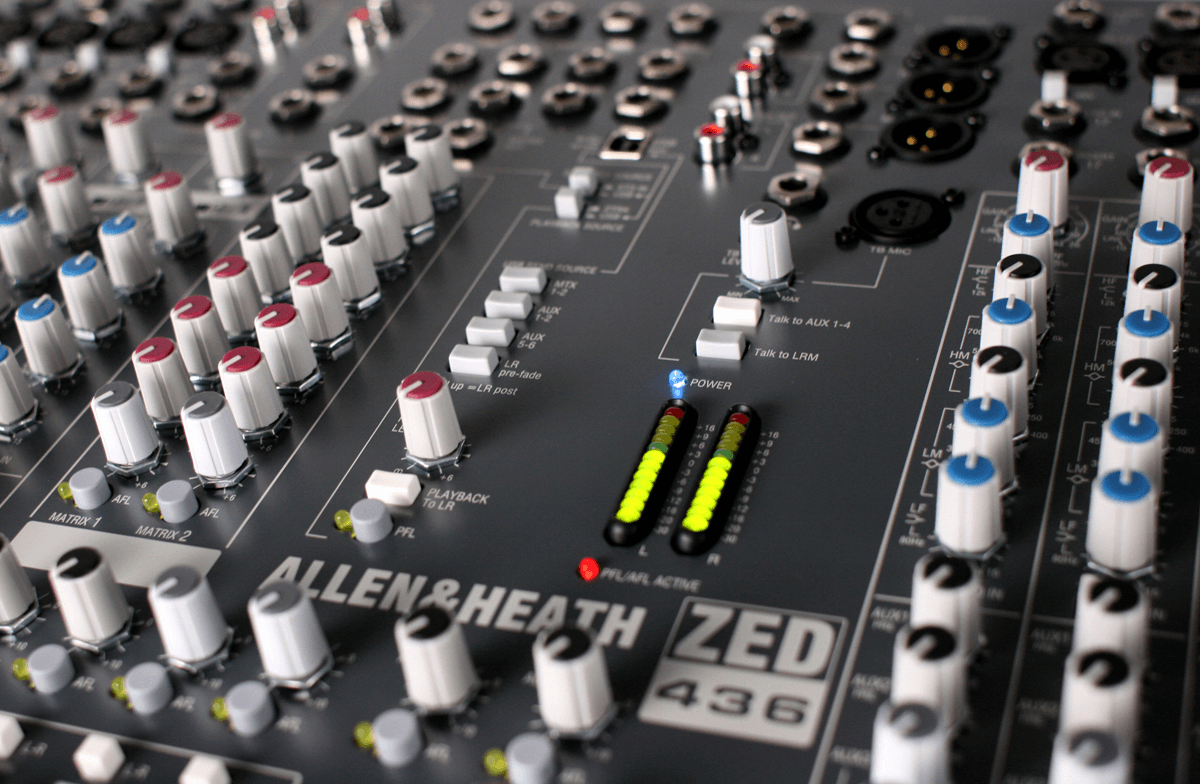

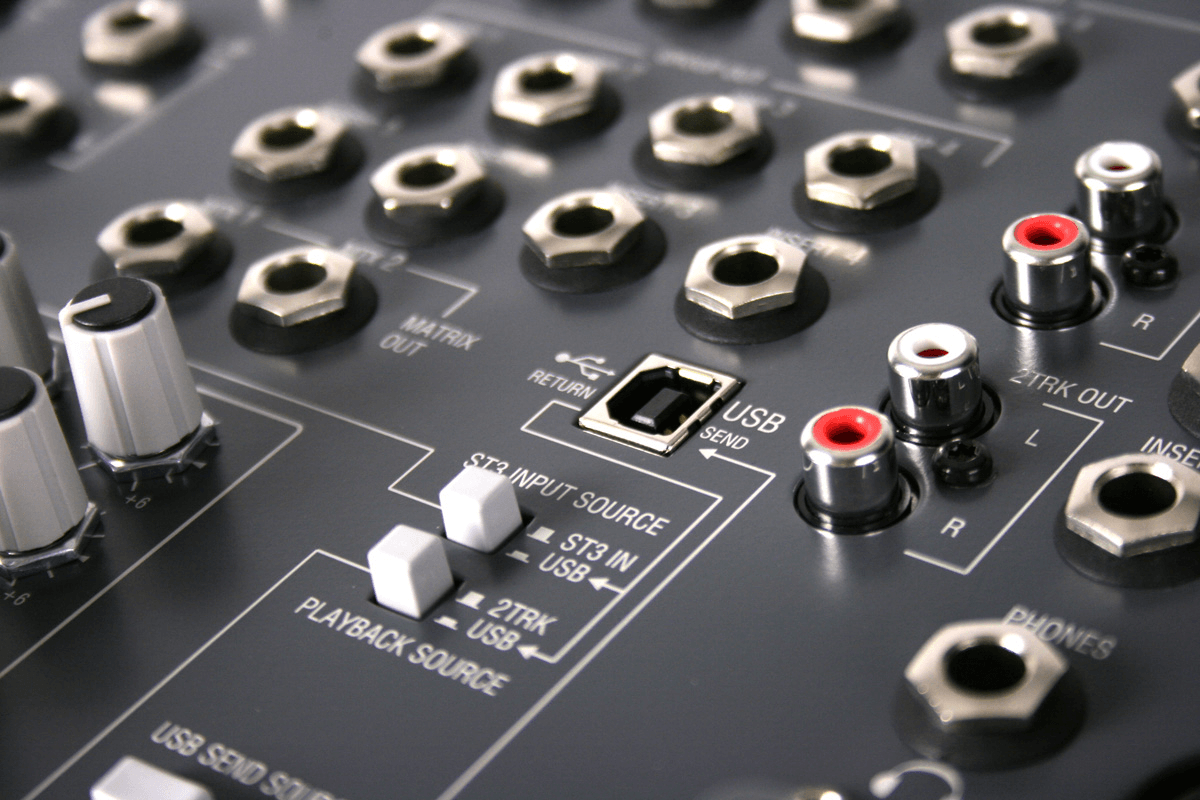

Der USB-Port liefert einen Stereo-Ausgang zum PC (Bus L/R, Aux 1/2, Aux 3/4 oder Matrix) und einen zuweisbaren Stereo-Rückkanal zu L/R oder einem dedizierten Stereo-Kanal. Im Regieraum ermöglicht der Kopfhörerausgang auf 6,35 mm und 3,5 mm Klinke das Hören von L-R, Mono oder PFL/AFL mit einstellbarem Pegel. Ein Talkback auf XLR erleichtert die Kommunikation zu Aux 1-4 oder LRM, unverzichtbar für schnelles Einstellen von Mixes und Monitoren.

Technische Daten

Insert	Ja	Bus / Gruppen	4 Gruppen
Anzahl Fader	41	Anzahl Aux-Send Kanäle	6
Anzahl Kanäle	36	Mikrofoneingänge	32 x XLR
Phantom Power	Ja	Line-Ins	32 x Jack
EQ	4-Band mit High und Low Mid Semi-Parameter	Eingänge (andere)	USB, 2 x RCA-Tracks, Inserts: Klinke für jede Gruppe, Inserts: Klinke an jedem Mono-Eingang, Talkback (XLR)
Filter	Low Cut	Hauptausgänge	3 x XLR: LR + M
PFL/AFL Modus	Ja	Direkte Ausgänge	32 x symmetrische Klinkenbuchsen
Kategorie	Analoge Tabelle	Ausgänge (andere)	USB, 6 x Aux-Buchse, Gruppen: 4 symmetrische Klinkenbuchsen, Arrays: 2 symmetrische Klinkenbuchsen
Länge Faderweg	100 mm	Anzeige	LED
von stirbt	2	Gewicht (kg)	26 kg
Anzahl Mikrofonvorverstärker	32	Maße (mm)	1135 x 560 x 130
Aufnahme	USB

6 Aux-Sends	2 Pre, 2 Pre/Post, 2 Post-Fader	Paar B	2 x RCA
Paar A	2 x Klinke
