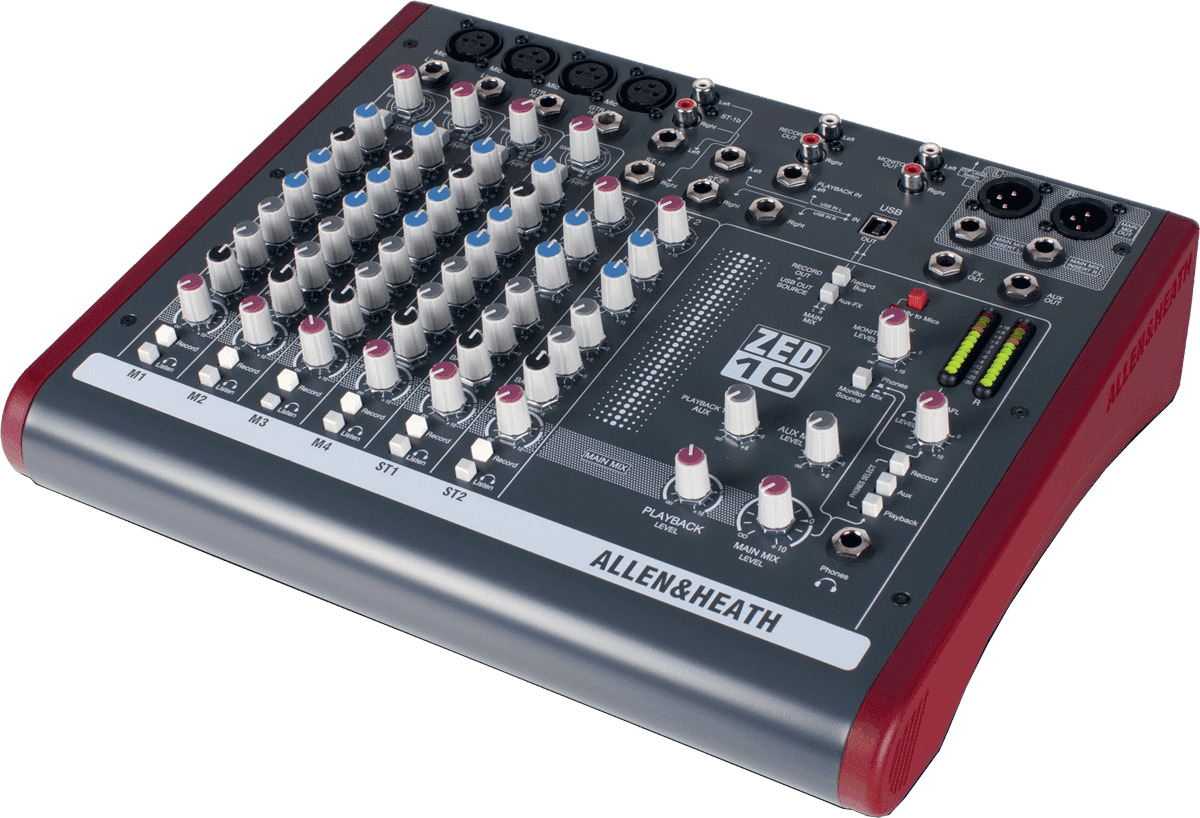

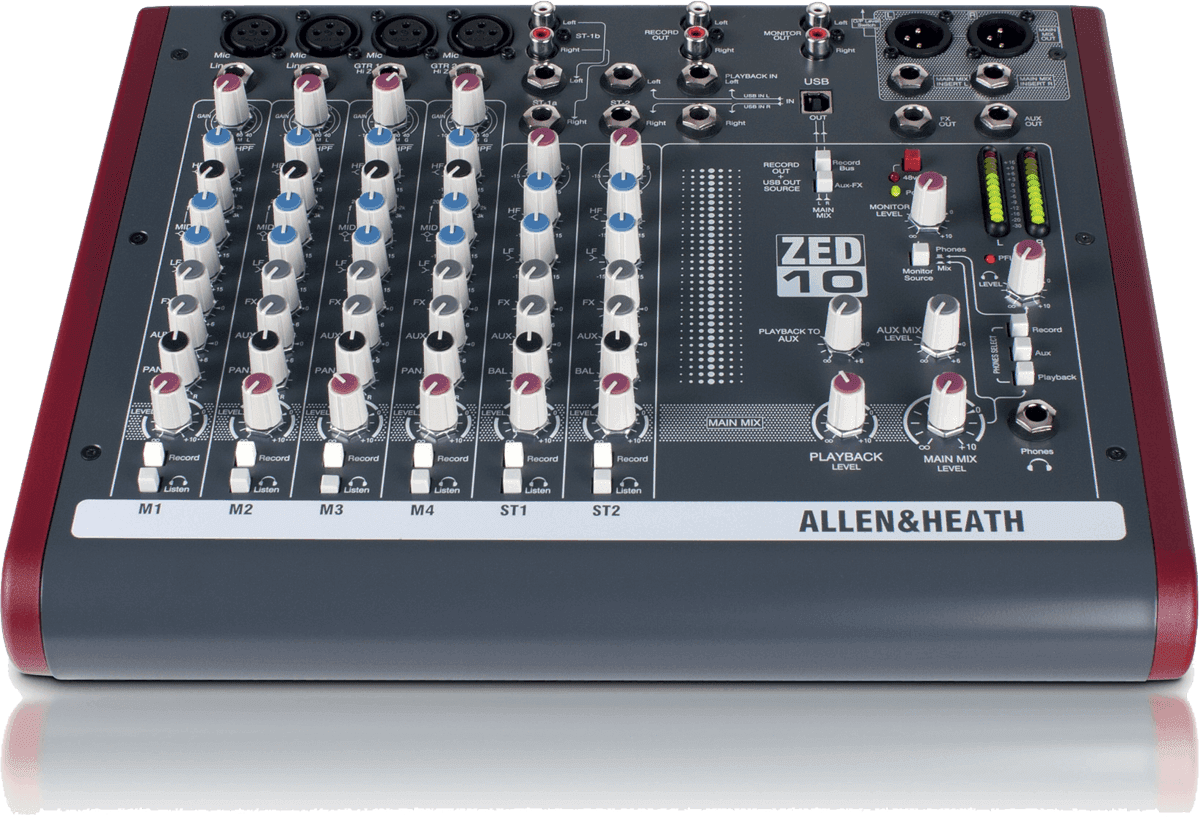

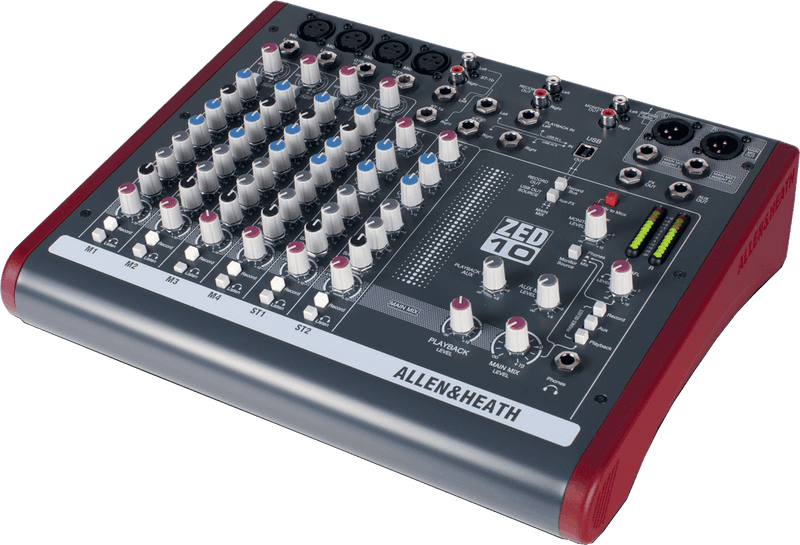

Allen & Heath Zed 10

Das Wesentliche zur analogen Allen & Heath ZED-10 Mischpult

• Professionelle Audioqualität basierend auf dem Know-how von Allen & Heath, mit Vorverstärkern, die von der MixWizard-Serie inspiriert sind.


• Kompaktes 10-Kanal-Format, konzipiert für mobile Einsätze, kleine Bühnen, Verleih und Unterrichtsräume.


• 2 Hochimpedanz-Eingänge (Klinke) zum direkten Anschluss einer Gitarre, mit einem "Amp"-Charakter dank eines FET Klasse A Schaltkreises.


• Konfigurierbare Stereo-USB-Audio-Schnittstelle und umfassende Monitoring-Sektion für einfaches Aufnehmen und Abhören.

Eine kompakte ZED, die die DNA der Allen & Heath Konsolen übernimmt

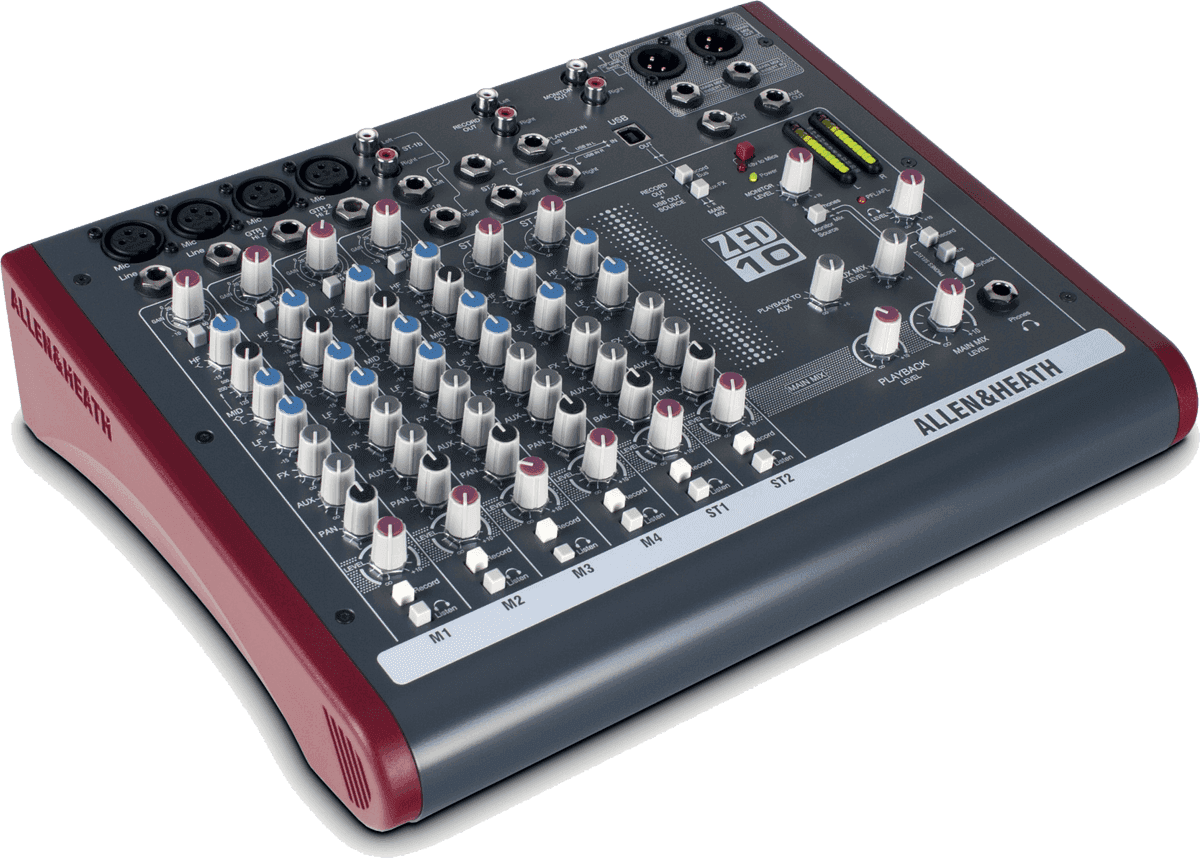

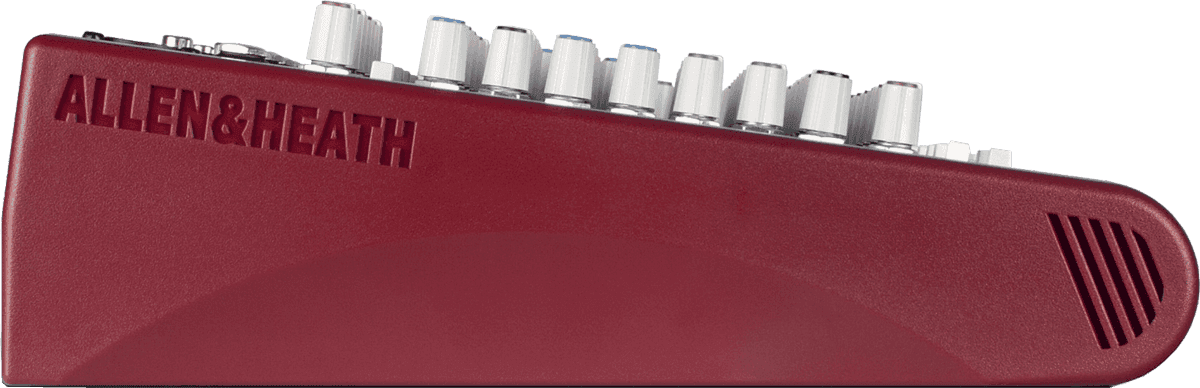

Innerhalb der Allen & Heath Produktpalette ist die ZED-10 eine kompakte analoge Konsole mit einem klar praktischen Ansatz, ohne auf eine "Live"-orientierte Fertigung und Herangehensweise zu verzichten, die von den Modellen der Marke inspiriert ist. Entwickelt, um Musiker und Techniker zu begleiten, die ein zuverlässiges Werkzeug benötigen, hebt sie ein Design hervor, das auf jahrzehntelanger Erfahrung im professionellen Mixing basiert - alles in einem leicht transportierbaren Gehäuse. Ihr wiedererkennbares Design, insbesondere mit den roten Seitenflügeln, unterstreicht klar ihre Zugehörigkeit zur ZED-Familie.

Für welche Einsatzzwecke ist die ZED-10 am besten geeignet?

Die ZED-10 richtet sich vorrangig an kleine Bands, leichte Setups, Bildungseinrichtungen und Verleihkontexte, in denen ein einfach zu bedienendes, robustes und ausreichend flexibles Mischpult für vielfältige Quellen gesucht wird. Sie eignet sich auch sehr gut für das Home-Studio und die Stereofonie-Aufnahme dank ihres konfigurierbaren USB Ein-/Ausgangs, praktisch für das Erfassen eines Live-Mixes oder eine schnelle Aufnahme, ohne mehrere externe Geräte zu benötigen.

Ein weiterer wichtiger Punkt für Musiker: Die ZED-10 ermöglicht die natürliche Integration von Instrumenten wie der Gitarre, aber auch von Stereoquellen (CD/MP3-Player, Keyboard, Playback). So kann ein komplettes Set (Gesang, Instrument, Begleitung) mit einer Konsole im kompakten Format verwaltet werden, während echte Routing-Optionen für Bühne und Monitoring erhalten bleiben.

Funktionen: Vorverstärker, MusiQ-EQ, Routing und USB

Qualitativ hochwertige Vorverstärker und Hochimpedanz-Gitarreneingänge

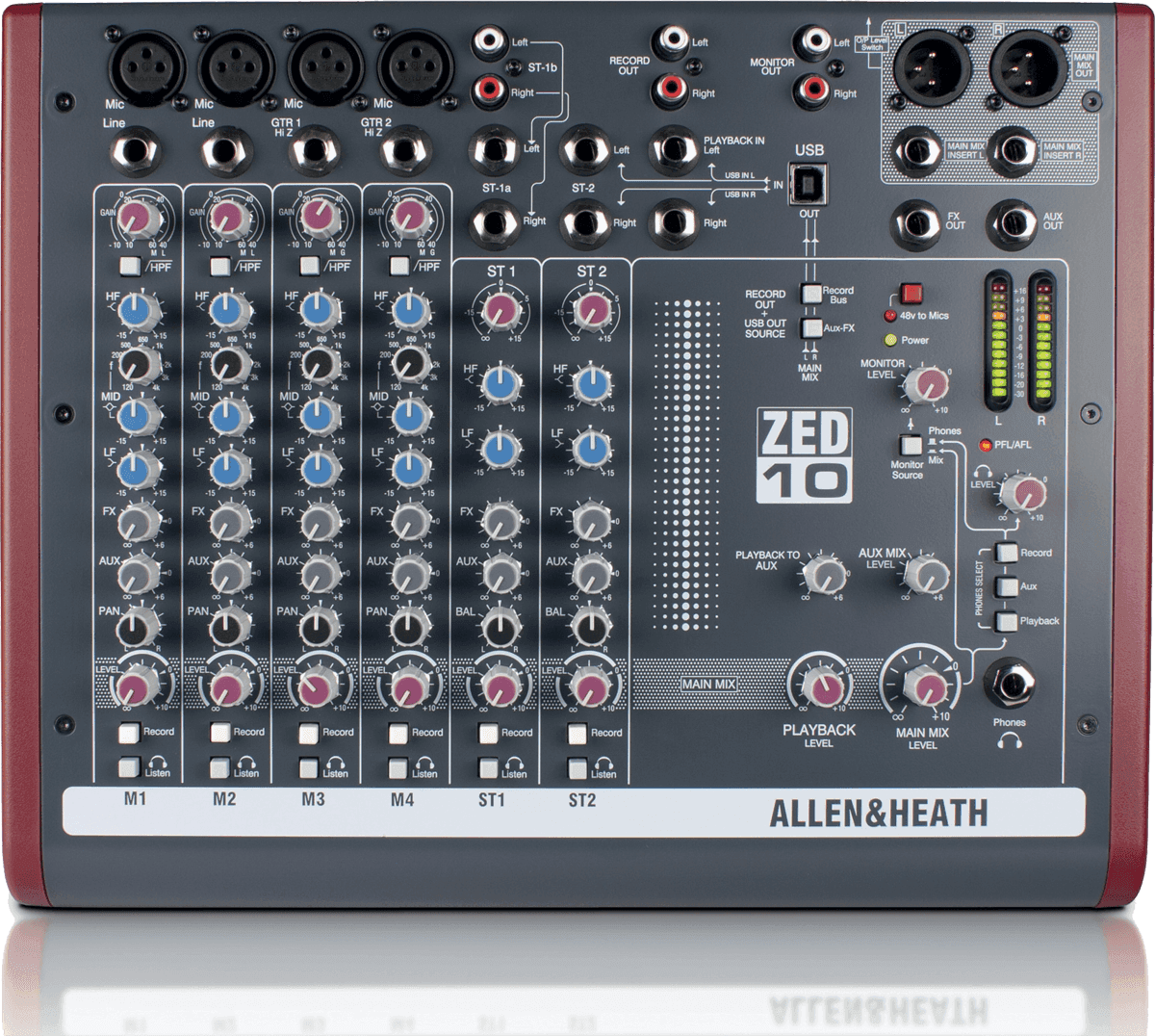

Die ZED-10 verfügt über 4 Mic/Line-Eingänge und übernimmt den Geist der Vorverstärker, die mit den MixWizard-Konsolen verbunden sind. Für Gitarristen bieten zwei Eingänge (an den Klinkenkanälen 3 und 4) einen Hochimpedanz-Schaltkreis, der den direkten Anschluss einer Gitarre ohne DI-Box ermöglicht. Allen & Heath hat das Design sorgfältig ausgearbeitet, um eine Antwort nahe an einem echten Vorverstärker zu erzielen, dank eines FET Klasse A Schaltkreises, der ein dynamisches Gefühl und eine natürliche Klangfarbe bewahrt.

Zwei Schalter auf der Rückseite ergänzen diese Ausstattung: Sie bieten einen 26 dB Boost für Instrumente mit sehr niedrigem Ausgangspegel, um einen wärmeren Klang und mehr verfügbaren Gain zu erzielen, wenn die Quelle dies erfordert.

MusiQ-EQ und musikalische Steuerung der Quellen

Jeder Kanal verfügt über einen als 3-Band beworbenen Equalizer mit semi-parametrischen Mitten und der bekannten MusiQ-Signatur, die für ihre Effektivität unter realen Bedingungen geschätzt wird. Ziel ist es, schnell zu arbeiten, mit Korrekturen, die musikalisch bleiben, sei es um eine Stimme aufzuhellen, einen aufdringlichen Mittelton zu zähmen oder einer Gitarre mehr Präsenz zu verleihen.

Routing, Monitoring und Integration externer Effekte

Trotz ihres kompakten Formats legt die ZED-10 großen Wert auf das Routing: Die Quelle, die zum Kopfhörer, zum Monitor-Ausgang oder zum USB geschickt wird, kann je nach Bedarf ausgewählt werden. Für die Bühne bietet die Konsole 2 Aux-Sends zur Steuerung eines Effekts oder Monitors sowie einen stereo Insert (Klinkenformat) zur Integration eines externen Prozessors und zur Anpassung der Konfiguration an den Kontext (Probe, Live, Aufnahme).

Konfigurierbares USB: Einfaches Aufnehmen live oder im Studio

Der konfigurierbare USB Audio Ein-/Ausgang erleichtert das Erfassen einer Stereoaufnahme und die Integration in einen modernen Workflow, ohne die Einrichtung zu verkomplizieren. Die ZED-10 wird so zu einem Hub: Man mischt analog, verwaltet das Abhören und nimmt schnell auf. Die Konsole wird außerdem mit der Software Amplitube X-GEAR von IK Multimedia geliefert, die Zugang zu Emulationen von Verstärkern und modellierten Effekten bietet.

Technische Daten

Insert	Ja	Aufnahme	USB
Anzahl Fader	0	Anzahl Aux-Send Kanäle	2
Anzahl Kanäle	10	Mikrofoneingänge	4 x XLR
Phantom Power	Ja	Line-Ins	entrees_ligne_2_jack_stereo, 4 x Jack, Wiedergabe 2 x Stereoklinke
Bluetooth	Nein	Eingänge (andere)	USB
EQ	3-Band, semi-parametrisch, mit mittleren und 2-Band, kanalabhängig	Hauptausgänge	2 x XLR
Motorfader	Nein	Ausgänge (andere)	USB, AUX-Buchse, Kopfhörer-Stereo-Buchse, FX, Klinke, RCA-Aufnahme
Filter	Low Cut	Farbe	Grau
PFL/AFL Modus	Ja	Anzeige	LED
für Rackeinbau geeignet	Ja	Gewicht (kg)	3.3 kg
Kategorie	Analoge Tabelle	Maße (mm)	336 x 275 x 50
Anzahl Mikrofonvorverstärker	4

Anzahl der Kanäle	10	Line-Eingänge	2 x Klinke, 2 x Stereo-Klinke, 4 x Klinke, Playback 2 x Stereo-Klinke
Rackfähig	ja	Weitere Eingänge	USB
Mic/Line-Eingänge	4 (davon 2 Hochimpedanz Klasse A)	Weitere Ausgänge	2 x RCA, Aux-Klinke, Kopfhörer Stereo-Klinke, Effekt-Klinke, Aufnahme RCA, USB
Mikrofonanschlüsse	XLR Neutrik	Anzahl der Aux-Sends	2
Klinkenanschlüsse	6,35 mm Klinke Neutrik
