Shure UA845UWB-MI

Un anello centrale per configurazioni HF professionali in VHF e UHF

Progettato per integrarsi naturalmente in un parco di ricevitori HF professionali, questo distributore di antenna attivo multibanda semplifica le installazioni in cui più ricevitori devono condividere le stesse antenne. Piuttosto che moltiplicare le antenne (e i rischi di interferenze, cablaggi confusi o livelli RF incoerenti), centralizza la distribuzione del segnale e si posiziona come un elemento chiave di una catena HF affidabile, in particolare accanto alle serie QLXD, ULXD e UR.

Per chi e per quali usi?

Questo distributore di antenna è destinato a service audio, registi, installazioni fisse (teatri, sale conferenze, luoghi di culto) e ambienti eventi che utilizzano più canali HF simultaneamente. È particolarmente utile quando è necessario garantire la ricezione RF, risparmiare tempo nel montaggio e mantenere un'infrastruttura chiara (antenne in altezza, ricevitori in regia, lunghezze di cavi controllate).

Si adatta molto bene anche a configurazioni ibride dove coesistono ricevitori su bande diverse: la selezione frontale permette di adattare rapidamente il dispositivo alla banda di lavoro, senza complicare il rack né cambiare accessori.

Funzionalità chiave: distribuzione RF, cascata e alimentazione

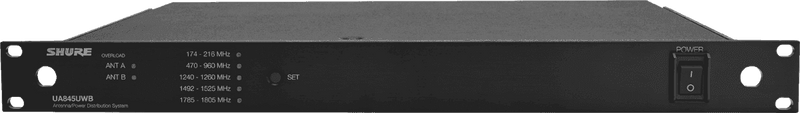

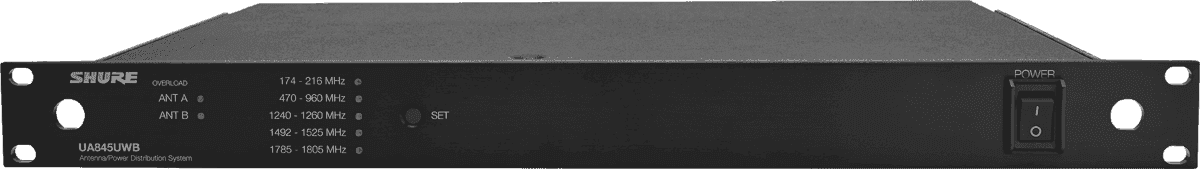

Selezione multibanda frontale

Il selettore di banda frontale consente di commutare tra diverse gamme di frequenze VHF/UHF. È un vantaggio concreto in esercizio: si adatta la distribuzione delle antenne alla banda effettivamente utilizzata dai ricevitori, mantenendo un'ergonomia diretta per il campo (verifica rapida, cambio configurazione, parco condiviso).

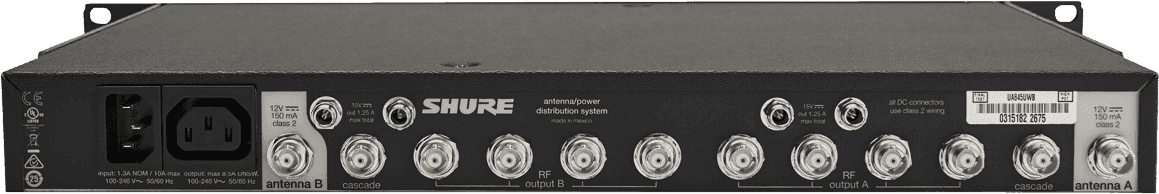

4 uscite RF per antenna + porta di cascata

Con 4 uscite RF per antenna, si collegano ordinatamente più ricevitori allo stesso set di antenne. La porta di cascata RF offre ulteriore flessibilità: connessione di un quinto ricevitore o concatenamento verso un altro distributore di antenne per estendere il sistema. È un approccio ideale quando il numero di canali varia (palco, tour, rinforzo occasionale) e si desidera mantenere un'architettura RF coerente.

Alimentazione per antenne attive e ricevitori

Questo modello può alimentare antenne attive (utile quando le antenne sono distanti e si vuole compensare le perdite dovute al cavo). Può inoltre fornire alimentazione a ricevitori singoli come QLXD4E o ULXD4E tramite le sue 4 uscite 15 V. Si riduce così il numero di alimentatori individuali, rendendo il cablaggio più ordinato e più rapido da mettere in sicurezza nel rack.

Monitoraggio semplice grazie ai LED di saturazione RF

Frontale, due LED si attivano in caso di saturazione RF. Questa indicazione visiva immediata aiuta a diagnosticare rapidamente una situazione di livello RF troppo alto (vicinanza a trasmettitori, ambiente carico, posizionamento antenna da rivedere), per ritrovare un margine operativo più confortevole.

Consegnato pronto per l'integrazione

Il distributore è fornito con il cablaggio di antenne e alimentazione necessario per i diversi ricevitori menzionati. Un vero risparmio di tempo per la messa in servizio: si standardizza l'installazione ed evita acquisti separati che rallentano la preparazione.

Specifiche tecniche

Banda passante RF 1	174 a 216 MHz	Banda passante RF 5	1785 a 1805 MHz
Banda passante RF 2	470 a 960 MHz	Alimentazione antenna attiva	12 V CC - 300 mA max
Banda passante RF 3	1240 a 1260 MHz (non utilizzabile in Italia)	Alimentazione per ricevitore	4 uscite 15 V CC - 2,5 A max
Banda passante RF 4	1492 a 1525 MHz (non utilizzabile in Italia)
