Radial OX8J

Uno splitter Radial pensato per il palco e l'integrazione in rack

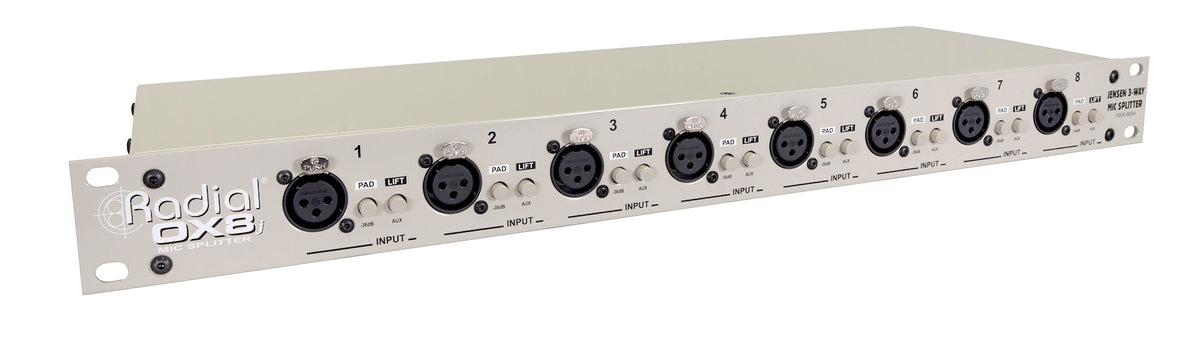

Progettato nel formato rack 1U, il Radial OX8 risponde alle esigenze concrete delle regie e dei palchi: distribuire lo stesso segnale verso più destinazioni, senza complicare il cablaggio né moltiplicare le unità. La sua costruzione molto robusta (chassis in acciaio da 1,55 mm) è adatta sia agli ambienti di tournée che alle baie tecniche di installazioni fisse, dove stabilità e manutenzione semplificata sono prioritarie.

L'approccio Radial rimane fedele a una logica "da campo": connettori adatti agli usi professionali, regolazioni immediatamente accessibili e un'architettura passiva che evita qualsiasi dipendenza da alimentazione esterna.

A chi si rivolge il Radial OX8 e in quali casi usarlo?

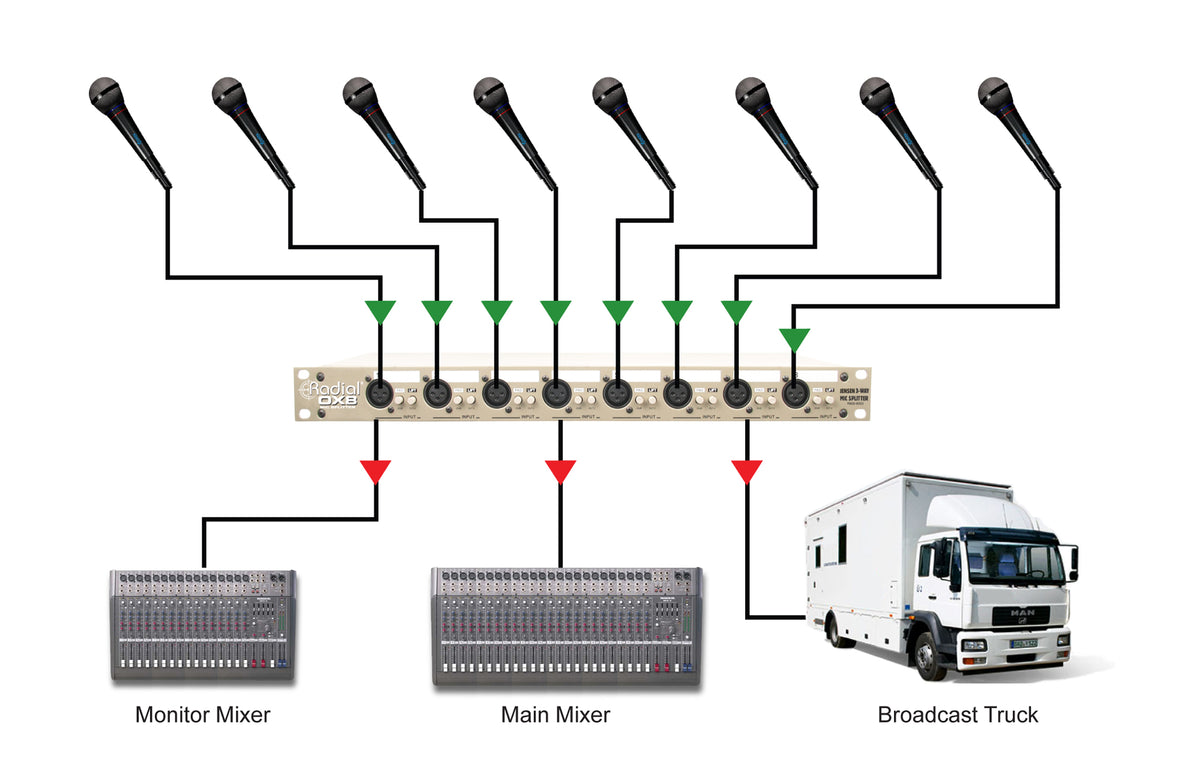

Il Radial OX8 è ideale se devi inviare un microfono (o una sorgente a livello linea) simultaneamente verso più sistemi, ad esempio una console frontale, una console monitor e un registratore multitraccia. È una soluzione particolarmente pertinente in concerto, in ripresa, in conferenza, in broadcast o ogni volta che è richiesto un piano di backup.

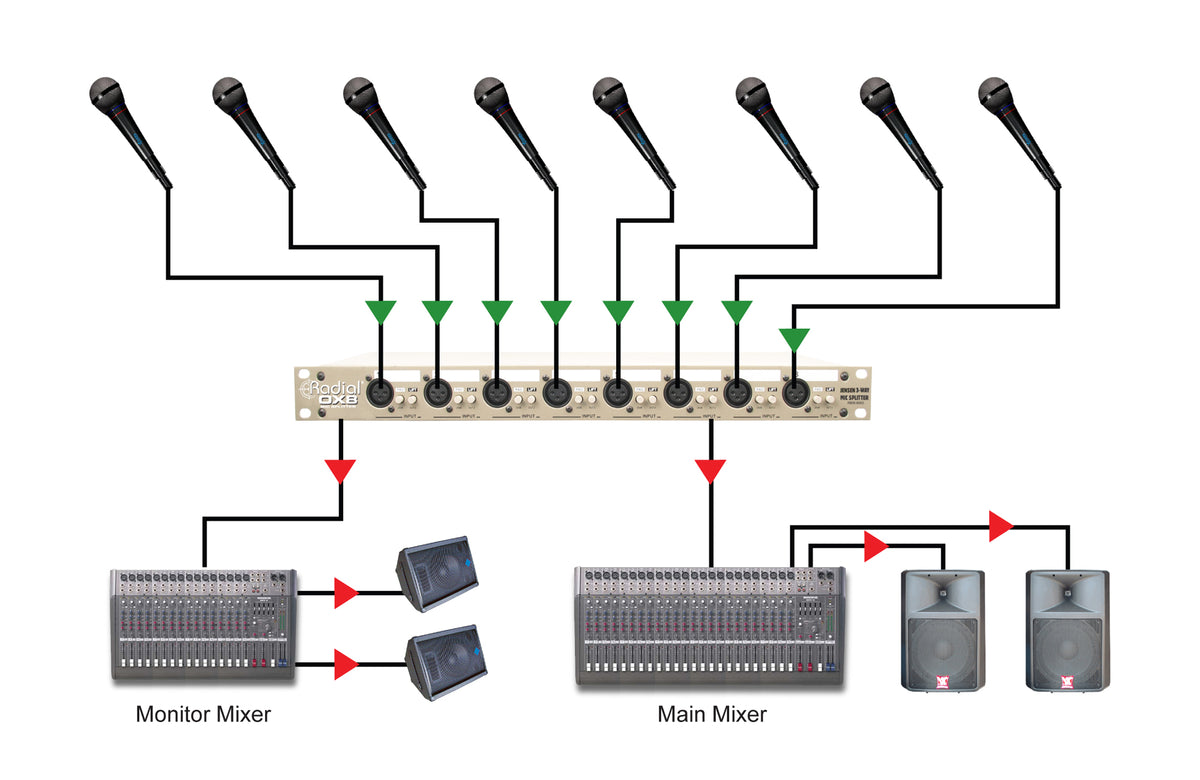

Grazie alle sue uscite multiple, puoi organizzare una distribuzione chiara: la console principale riceve il segnale diretto con alimentazione phantom se necessario, i monitor usufruiscono di una seconda uscita diretta con gestione della massa, e il registratore riceve un'uscita isolata per limitare i rischi di ronzii, loop di massa e interferenze tra apparecchiature.

Funzionalità chiave: distribuzione, isolamento e connettività per installazione

3 uscite per canale per una vera logica "frontale / monitor / registrazione"

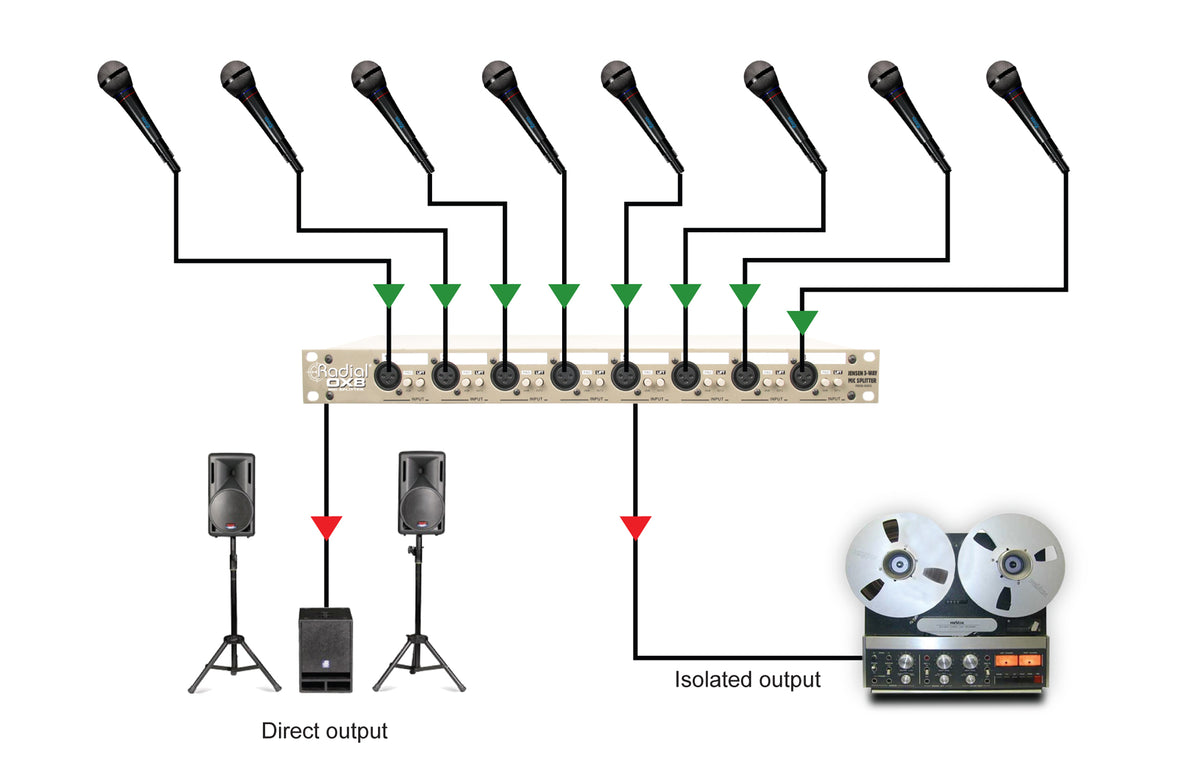

Ogni canale offre un ingresso per tre uscite. La prima uscita diretta assicura la trasmissione dell'alimentazione phantom verso il microfono, permettendo di alimentare i microfoni a condensatore dalla console prevista. La seconda uscita diretta integra un interruttore di massa, utile per gestire rapidamente i rumori di fondo quando più sistemi condividono lo stesso palco. Infine, la terza uscita passa attraverso un'isolamento tramite trasformatore, soluzione efficace per alimentare un registratore o un sistema aggiuntivo minimizzando i problemi di massa.

Trasformatori Jensen: isolamento e integrità del segnale

Il OX8 monta dei trasformatori Jensen (JT-MB-CPC) su ogni canale. Questo isolamento contribuisce a una distribuzione più sicura in configurazioni complesse, dove la moltiplicazione dei collegamenti bilanciati potrebbe altrimenti generare rumore. Il risultato: uno splitter microfono passivo progettato per preservare la qualità del segnale e garantire la diffusione verso più destinazioni.

Pad per gestire sorgenti più forti

Per applicazioni con livelli di ingresso più elevati, ogni canale dispone di un pad commutabile destinato agli usi a livello linea (segnalato a -20 dB), per adattare la sensibilità ed evitare la saturazione degli stadi successivi. Questa flessibilità rende lo splitter utile oltre il microfono puro, soprattutto in contesti di integrazione dove diverse sorgenti possono coesistere.

Connettività frontale e opzioni di integrazione (Sub-D 25 e Euroblock)

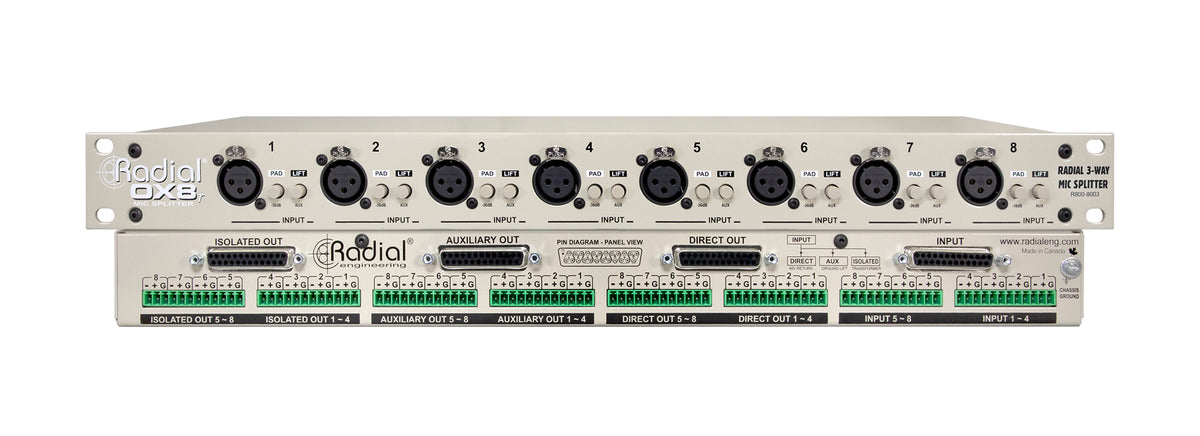

Sul frontale, trovi 8 XLR pratici per patch rapidi e cambi palco. Per installazioni fisse e cablaggi ordinati in rack, questi XLR sono collegati in parallelo con un Sub-D 25 (configurazione analogica Tascam) e un connettore a vite di tipo Euroblock Phoenix. Questa combinazione facilita la standardizzazione del cablaggio, la manutenzione e l'identificazione, mantenendo una grande compatibilità con i sistemi audio professionali.
