Palmer PPB 20

Uno strumento pensato per la diffusione "multi-media" in situazioni di conferenza

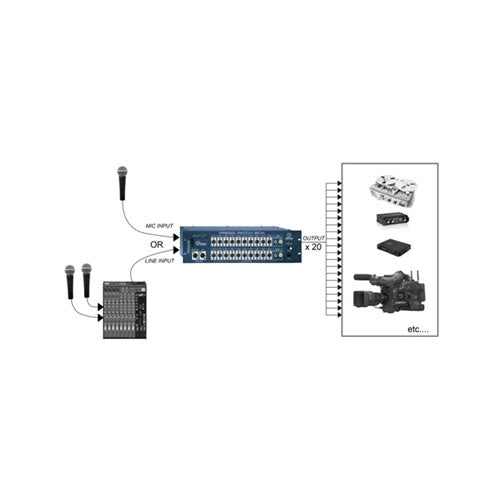

In una conferenza stampa, la priorità è semplice: fornire a ogni squadra un segnale pulito, stabile e al livello previsto, senza dipendere da collegamenti "a catena" spesso fonte di perdite, rumore o problemi dell'ultimo minuto. La Press Patch Box PPB20 si inserisce in questa logica di distribuzione professionale centralizzando l'ingresso (microfono o linea, ad esempio in uscita da console) e distribuendolo verso numerose uscite dedicate. Per configurazioni che lo richiedono, è disponibile anche in versione stereo (PPB20S).

A chi si rivolge la PPB20 e in quali usi sfruttarla?

La PPB20 è rivolta a organizzatori di eventi, tecnici di regia, fornitori audio, uffici stampa, istituzioni, enti locali, ma anche a team di produzione audiovisiva che devono fornire un segnale identico a più telecamere e registratori. È ideale ogni volta che si deve gestire una zona "stampa": ogni media riceve la propria uscita, senza interventi sulla console e senza rischi di disturbare il mix principale. In ambienti broadcast o corporate, è anche un modo efficace per standardizzare le uscite audio, garantire il monitoraggio e risparmiare tempo in post-produzione.

Funzionalità chiave: isolamento, livello, monitoraggio ed espandibilità

Ingresso di alta qualità e regolazione del livello

La PPB20 integra un amplificatore di segnale in ingresso con un ingresso bilanciato isolato dalla massa, progettato per adattarsi alle esigenze di interventi vocali e uscite console. Il livello può essere regolato su un'ampia gamma per ottenere una distribuzione coerente verso tutti i dispositivi collegati, anche quando telecamere e registratori non hanno la stessa sensibilità.

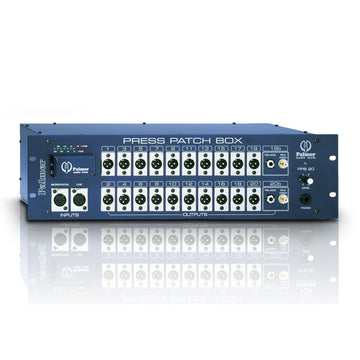

20 uscite XLR dedicate per la stampa

La distribuzione avviene tramite venti uscite XLR maschi bilanciate tramite trasformatore. Ogni coppia di uscite dispone di circuiti di pilotaggio individuali, un approccio pensato per mantenere un'alimentazione stabile e limitare le interferenze tra dispositivi collegati (telecamere, registratori, interfacce di acquisizione). Il livello nominale di uscita è di +4 dBu su 600 ohm, uno standard comune nell'audio professionale.

Uscite aggiuntive sui canali 19 e 20

Per facilitare la compatibilità con apparecchiature diverse, i canali 19 e 20 dispongono ciascuno di un connettore Jack 6,35mm TRS che accetta un segnale bilanciato o sbilanciato, oltre a un connettore RCA a livello nominale di -10 dBu. Questa flessibilità è utile quando alcuni dispositivi richiedono un livello "consumer" o una connessione diversa dall'XLR.

Visualizzazione LED e monitoraggio cuffie

Il controllo del segnale è assicurato da una fila di 10 LED che coprono la gamma -40 a +10 dB. L'indicazione 0 dB corrisponde a un'uscita +4 dBu, permettendo di regolare rapidamente il livello di riferimento. Un amplificatore cuffie regolabile completa il sistema per verificare il contenuto audio (voce, dinamica, presenza di disturbi) prima che il segnale venga inviato ai media.

Cascata per estendere il numero di uscite

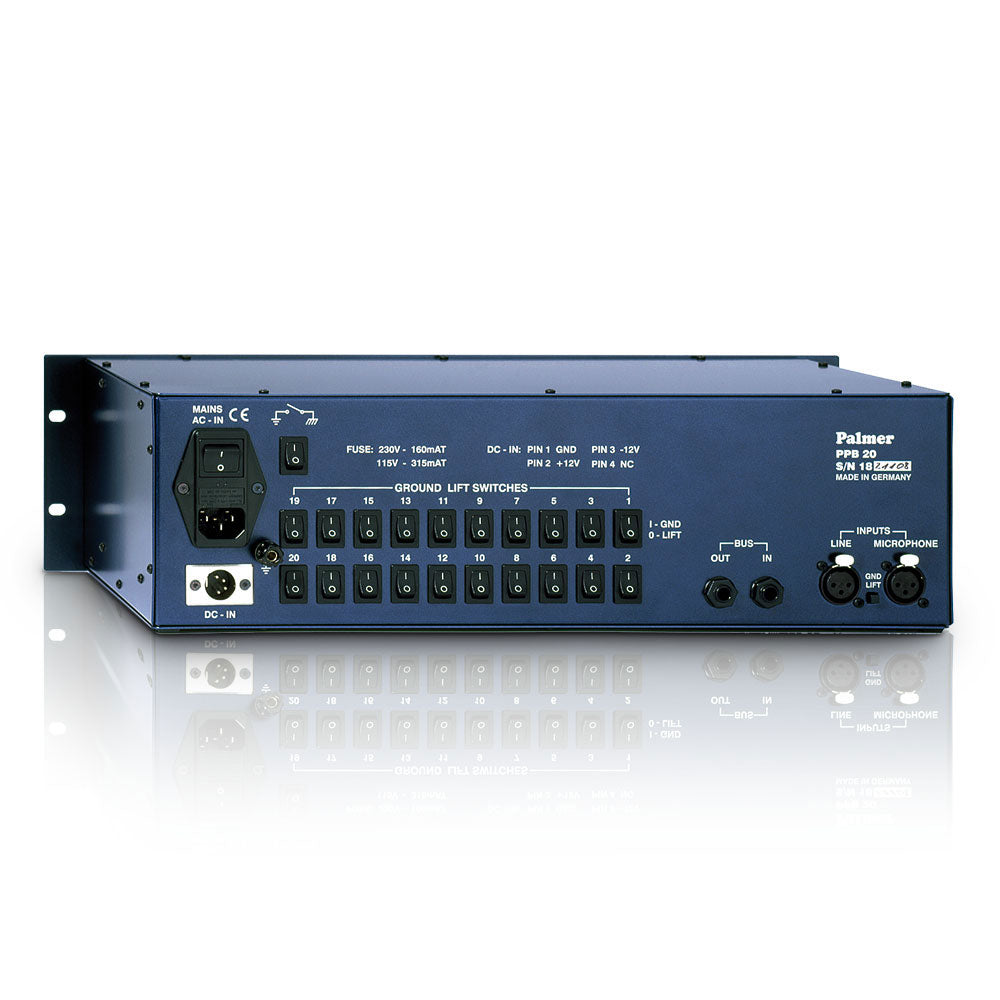

Quando sono necessarie più di 20 uscite, altre PPB20 possono essere collegate in cascata tramite il connettore BUS IN/OUT posto sul retro. Questo metodo consente di mantenere una distribuzione strutturata, evitando derivazioni improvvisate e mantenendo una logica di cablaggio chiara sul palco o in regia.

Alimentazione integrata e soluzioni di emergenza

La PPB20 include un blocco di alimentazione schermato integrato per un utilizzo quotidiano affidabile. Un ingresso CC aggiuntivo consente il funzionamento a batteria o con un blocco di alimentazione di emergenza. Il modello PW4 è indicato come blocco di alimentazione di emergenza adatto per due PPB20, un'opzione utile per eventi in cui la continuità dell'alimentazione è critica.

Specifiche tecniche

Tipo	Analogico	Montabile a Rack	Si
Numero di fader	0	Uscita cuffie	Si

Ingressi	separati per il collegamento di un segnale microfono o linea (ad es. uscita di un mixer)	Canali 19 e 20	presa Jack 6.35mm TRS (segnale bilanciato o sbilanciato)
Versione stereo disponibile	PPB20S	Collegamento in cascata	altri PPB20 tramite il connettore posteriore BUS IN/OUT (oltre 20 uscite)
Amplificatore del segnale in ingresso	sì	Visualizzazione	fila di 10 LED (gamma da -40 a +10 dB)
Ingresso	bilanciato, isolato da terra	Riferimento	0 dB corrisponde a un'uscita di +4 dBu
Regolazione del livello	su un'ampia gamma	Amplificatore per cuffie	regolabile
Connettori di uscita	20 XLR maschi, bilanciati tramite trasformatore	Alimentatore da rete	schermato, integrato
Circuiti di pilotaggio	individuali per ogni coppia di uscite	Ingresso CC supplementare	funzionamento a batteria o tramite alimentatore di emergenza
Livello di uscita nominale	+4 dBu su 600 ohm	PW4	alimentatore di emergenza adatto per due PPB20
