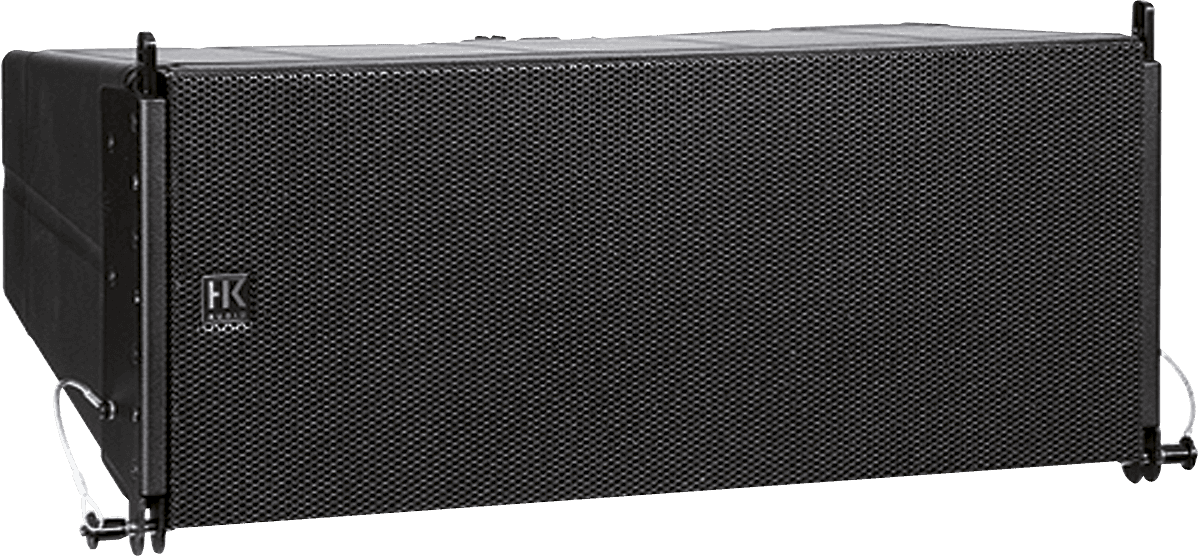

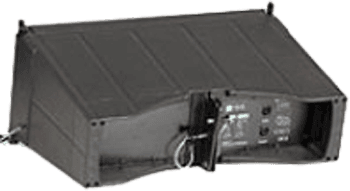

HK Audio CAD208

CAD208 : un modulo pensato per installazioni ad alta affluenza

Destinata a teatri, luoghi di culto, palestre, centri conferenze, hall, stadi e parchi tematici, la CAD208 risponde alle tipiche esigenze della sonorizzazione da installazione: intelligibilità, copertura omogenea e integrazione discreta. Utilizzabile in banda larga, può anche essere inserita in un sistema più completo, in particolare con il CAD115S che può essere appeso sopra un array di CAD208. Per una coerenza visiva nei luoghi con pubblico, è disponibile un'ampia scelta di colori, con opzioni per adattare la finitura all'ambiente.

Per chi e per quali usi?

La CAD208 si rivolge a integratori, tecnici di regia e gestori che cercano una soluzione line array compatta, capace di mantenere un'eccellente intelligibilità a distanza, senza sovraccaricare lo spazio scenico o architettonico. Grazie alla sua direttività verticale controllata (15 gradi), facilita la copertura delle zone d'ascolto limitando l'energia inviata verso il soffitto e le pareti, un vantaggio particolarmente utile in ambienti riverberanti come palestre, sale polivalenti e luoghi di culto.

In pratica, è adatta sia a sistemi fissi (diffusione principale, rinforzo di facciata, zone gradinate) sia ad installazioni che richiedono una maggiore resistenza alle condizioni ambientali. Il suo materiale anti-UV e l'indice IP44 rafforzano la tranquillità d'uso in spazi esposti alla luce, all'umidità o a variazioni di temperatura.

Funzionalità chiave e punti di forza in installazione

Un'architettura acustica ottimizzata per la proiezione

La configurazione con 2 altoparlanti da 20 cm associata a 2 driver da 1" montati su doppia guida d'onda concentrica mira a una proiezione stabile e coerente, con risposta in frequenza dichiarata da 75 Hz a 18 kHz (+/- 3 dB). Questo approccio è particolarmente pertinente per programmi con alta esigenza di intelligibilità (parola, annunci, conferenze), mantenendo al contempo l'impatto necessario per la musica amplificata.

Passivo 2,5 vie o attivo 3 vie: scegli la filosofia del tuo sistema

Secondo il capitolato, la CAD208 può essere utilizzata in versione passiva grazie al suo filtro interno a 2,5 vie (frequenze di crossover 1,8 kHz e 12 dB/oct), o in versione attiva a 3 vie (3 x 16 Ohm). Questa flessibilità permette di ottimizzare il cablaggio e l'elettronica in base al sito, al numero di elementi e al livello di controllo desiderato.

In versione attiva, si consiglia l'uso di un controller digitale tipo DSM2060 o FIRNET, per allineare il sistema, garantire il funzionamento sicuro e sfruttare una regolazione più fine (equalizzazione, filtraggio, protezione e coerenza tra gli elementi).

Aggancio integrato e regolazione della curvatura per una copertura omogenea

Il sistema di aggancio integrato è progettato per costituire array fino a 24 moduli. Gli angoli di curvatura regolabili da 0 a 15 gradi (passo di 1,5 grado) facilitano l'adattamento alla geometria del luogo: gradinate, palchi, balconi o zone con forte pendenza. Questa modularità aiuta a distribuire l'energia sonora in modo più uniforme, limitando le zone troppo forti in prima fila e quelle troppo deboli sul retro.

Integrazione estetica e opzioni di connettività

Per un'integrazione curata, la CAD208 è proposta in nero o bianco, e può essere disponibile in tutti i colori RAL su richiesta. Per l'installazione, sono disponibili supporti opzionali, e la connettività può essere adattata con connettori a morsetto o connettori PG (waterproof) opzionali, in aggiunta agli Speakon a seconda della versione.

Specifiche tecniche

Altoparlanti	2x 20 cm	Numero massimo di CAD208 per array	24
Driver	2x 1" montati su doppia guida d'onda concentrica	Angoli di curvatura	da 0 a 15 gradi con incrementi di 1,5 gradi
Direttività orizzontale	100 gradi	Cabinet	poliammide rinforzato con fibra di vetro
Direttività verticale	15 gradi	Resistenza agli ambienti freddi e umidi	IP44
Risposta in frequenza +/- 3 dB	75 Hz - 18 kHz	Materiale anti-UV	sì
Sensibilità 1W/1m	95 dB (Full-space) / 101 dB (Half-space)	Connettori	2x Speakon NL4 (versione passiva) oppure 2x Speakon NL8 (versione attiva)
SPL max. (4x CAD208)	130 dB @10% THD (Full-space) / 136 dB @10% THD (Half-space)	Connettori opzionali	morsetti o PG (waterproof)
Potenza nominale	250W RMS / 8 Ohm	Dimensioni	L57,8 x H23,8 x P37,3 cm
Filtro passivo interno	2,5 vie / freq. di crossover 1,8 kHz - 12 dB/oct	Peso	17,5 Kg (versione con filtro passivo) / 16,4 Kg (versione senza filtro passivo)
Versione attiva	3 vie (3 x 16 Ohm)	Colore	nero o bianco, tutti i colori RAL su richiesta
Sistema di aggancio	integrato
