DPA 4017B

Una "matita" modulare DPA pensata per l'asta, l'ENG e le installazioni

Il DPA 4017 fa parte della famiglia di microfoni a matita modulari del marchio, progettati per offrire un carattere sonoro coerente da un modello all'altro. Questa continuità facilita le riprese e le registrazioni multi-microfono (microfono a asta, microfoni miniaturizzati nascosti, ecc.) limitando le differenze timbriche e quindi il lavoro in post-produzione. La sua progettazione "microfono a fucile corto" mira a un equilibrio ricercato: una direttività marcata, mantenendo una resa precisa e musicale.

A chi si rivolge il DPA 4017 e in quali usi eccelle?

Questo microfono a fucile è pensato per i fonici immagine (radiodiffusione, ENG, documentari), le troupe cinematografiche con asta, nonché per installazioni fisse (sport, studio, riprese occasionali). Grazie alla sua forte direttività, è particolarmente adatto alla ripresa di dialoghi a distanza e alle scene dove è necessario mantenere una sorgente principale intelligibile nonostante un ambiente sonoro carico. In studio, può diventare uno strumento di precisione quando si cerca focalizzazione e una cattura pulita.

Progettazione acustica e tecnologie chiave

Supercardioide + tubo a interferenza: focalizzazione e reiezione

Il 4017 combina una direttività di tipo supercardioide con un tubo a interferenza, per ottenere una captazione molto direzionale. Questo principio aumenta la focalizzazione sulla parte anteriore del microfono e migliora la reiezione dei suoni laterali e posteriori, un punto cruciale nell'uso con asta, nelle riprese sportive o in studio dove il rumore ambientale è onnipresente.

Fuori asse più uniforme: meno "lobi" udibili, più naturalezza

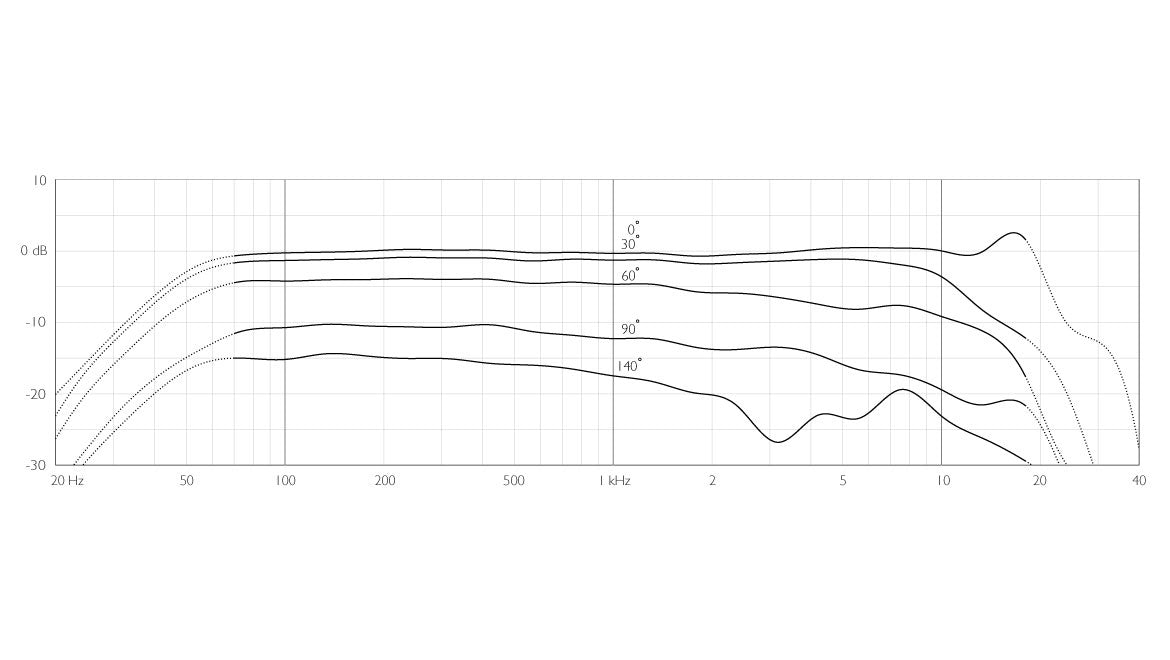

DPA ha condotto un lavoro specifico sulla risposta fuori asse per limitare gli effetti non lineari spesso associati ai microfoni a fucile (legati ai lobi laterali). Risultato: i suoni provenienti dai lati e dal retro restano più naturali, con un'attenuazione controllata piuttosto che una colorazione marcata. Questo approccio migliora la coerenza spaziale e l'intelligibilità quando l'inquadratura o il posizionamento dell'asta impongono variazioni d'asse.

Preamplificazione e filtri: controllo rapido sul campo

Associata al preamplificatore MMP-B, la capsula forma un microfono a fucile corto, molto leggero e pensato per le condizioni di ripresa. Due filtri integrati, azionati da anelli, permettono di adattare rapidamente la ripresa: un High Boost (+4 dB a 8 kHz) utile per compensare l'attenuazione degli acuti con alcune cuffie antivento, e un filtro passa basso (primo ordine sotto i 120 Hz) per limitare rumori di manipolazione e soffio del vento. Un filtro passa-alto permanente (terzo ordine a 50 Hz) aiuta a ridurre le interferenze a bassissima frequenza.

Opzione "asta wireless": riduzione dei rumori di cavo e manipolazione

Per configurazioni moderne dove il trasmettitore RF è montato vicino al microfono, la soluzione 4017 dedicata ai sistemi wireless mira a eliminare i rumori legati al cavo esterno lungo l'asta. Si basa su una capsula MMC4017 e un cavo attivo modulare corto MMP-G, integrati in un sistema di sospensione e protezione antivento. L'insieme è ottimizzato per ospitare alcuni microtrasmettitori compatti (ad esempio Lectrosonics SSM o Zaxcom ZMT3-Phantom 2) e proteggere non solo il microfono, ma anche il trasmettitore, dagli agenti esterni.

Specifiche tecniche

Risposta in frequenza - inizio	20 Hz	Direttività	supercardioide
Risposta in frequenza - fine	20 kHz	Connessione	XLR
Categoria	Microfono a fucile	colore	Nero

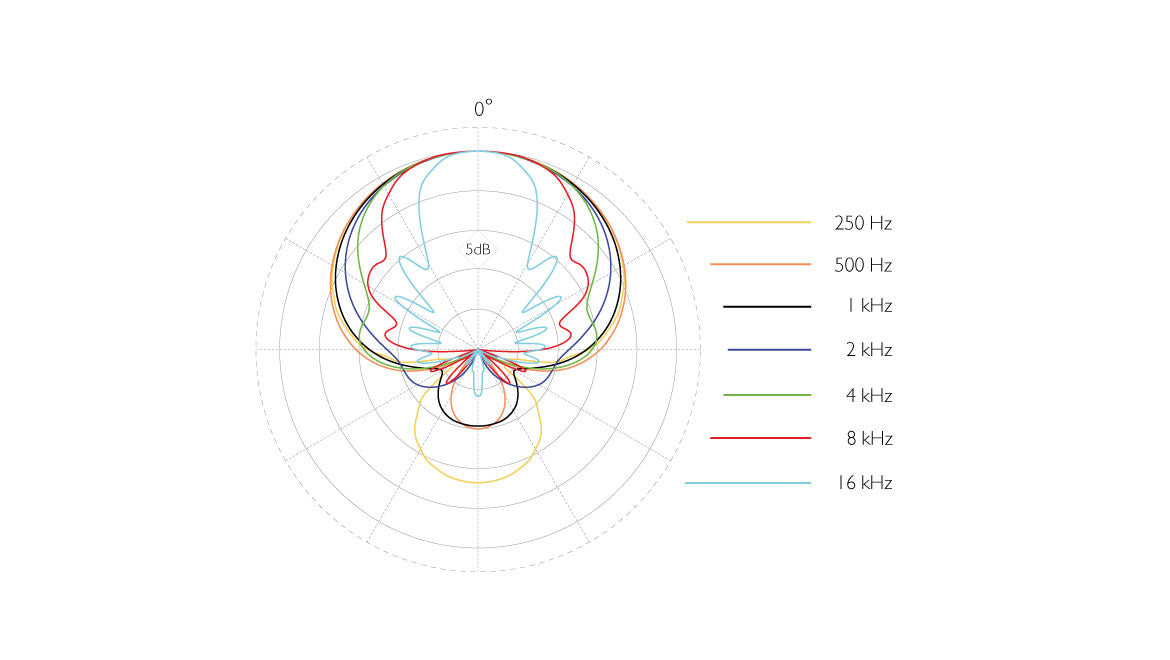

Diagramma direzionale	Supercardioide, a forma di lobo	Distorsione, THD inferiore all'1%	134 dB SPL RMS, 137 dB SPL picco
Principio di funzionamento	Degrado di pressione, con tubo a interferenza	Max. SPL, THD 10%	138 dB SPL picco
Tipo di capsula	Condensatore pre-polarizzato	Tensione di uscita massima, RMS	2,0 V
Risposta in frequenza	20 Hz - 20 kHz, filtro passa-alto permanente di terzo ordine a 50 Hz	Impedenza di uscita nominale	100 ohm
Gamma di frequenza efficace, +/-2 dB, a 60 cm (23.6 in)	70 Hz - 18 kHz con tipico boost morbido di 3 dB a 15 kHz	Impedenza di carico minima	2 kohm
High boost	+4 dB a 8 kHz	Capacità di pilotaggio del cavo	100 m (328 ft)
Filtro passa basso	filtro di primo ordine, sotto i 120 Hz	Principio di bilanciamento dell'uscita	segnale simmetrico
Sensibilità nominale, +/-2 dB a 1 kHz	19 mV/Pa; -34,4 dB per 1 V/Pa	Rapporto di reiezione in modalità comune (CMRR)	superiore a 40 dB
Livello di rumore equivalente, ponderato A	Tip. 13 dB(A) rif. 20 uPa (max. 15 dB(A))	Polarità	+V al pin 2 per una pressione acustica positiva
Livello di rumore equivalente, ITU-R BS.468-4	Tip. 24 dB (max. 26 dB)	Alimentazione (per prestazioni ottimali)	P48 (alimentazione phantom)
Gamma dinamica	Tip. 124 dB	Consumo di corrente	4,5 mA
Preamplificatore 19 mm	152 dB SPL prima della saturazione
