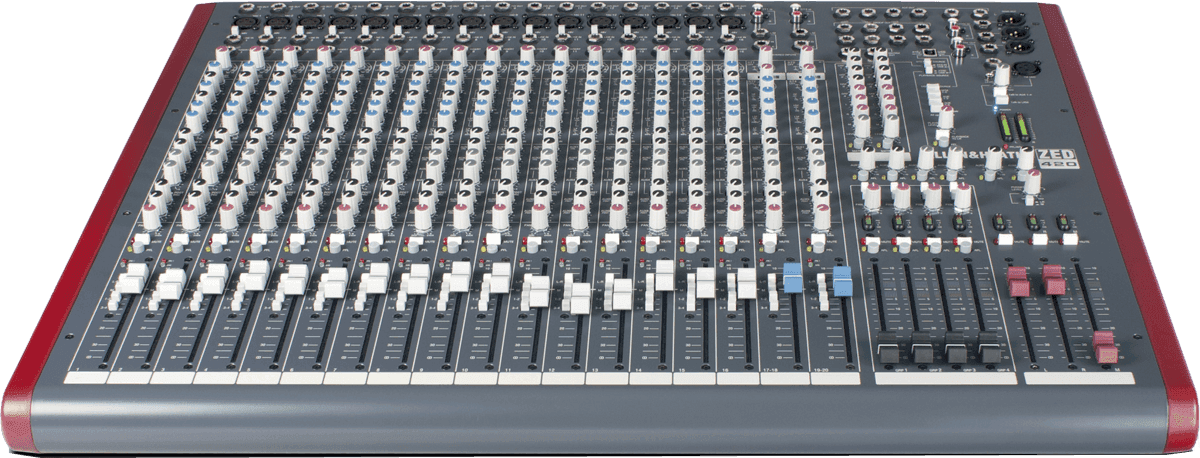

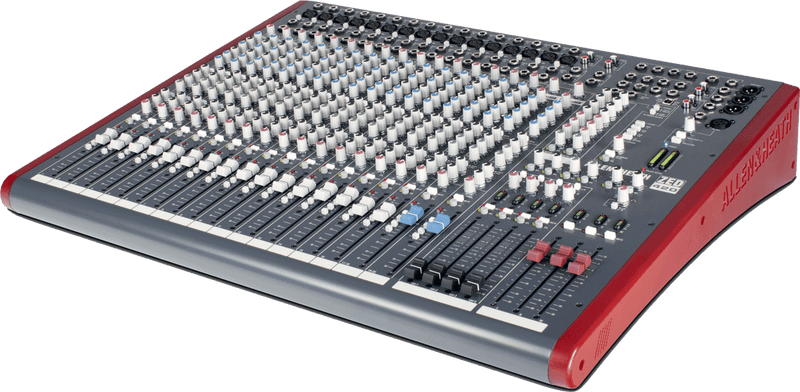

Allen & Heath ZED420

Un'architettura "grande console" pensata per configurazioni esigenti

Con i suoi canali mono ricchi di trattamenti, i suoi sottogruppi dedicati e le sezioni Matrice, questa console si inserisce nell'approccio classico delle console analogiche di produzione, progettate per gestire sia il mix frontale, i ritorni e le esigenze di instradamento più avanzate. La presenza di una porta USB aggiunge un ponte semplice verso la registrazione o la riproduzione da un PC, senza cambiare le abitudini di missaggio su canali fisici.

Per il palco, la regia, gli studi di prova e l'installazione

Questa console è destinata a gruppi, ingegneri del suono, studi di prova, luoghi di culto, scuole e sale polivalenti che necessitano di numerosi ingressi microfonici, ausiliari per ritorni (wedge o in-ear) e una gestione chiara dei livelli tramite lunghi fader. È inoltre molto adatta per installazioni fisse dove si vuole mantenere un'ergonomia diretta (Mute, PFL, assegnazioni di gruppi) godendo al contempo di un'uscita USB per archiviare un evento, preparare una registrazione o alimentare uno streaming.

Instradamento, equalizzazione e USB: una console progettata per il mix operativo

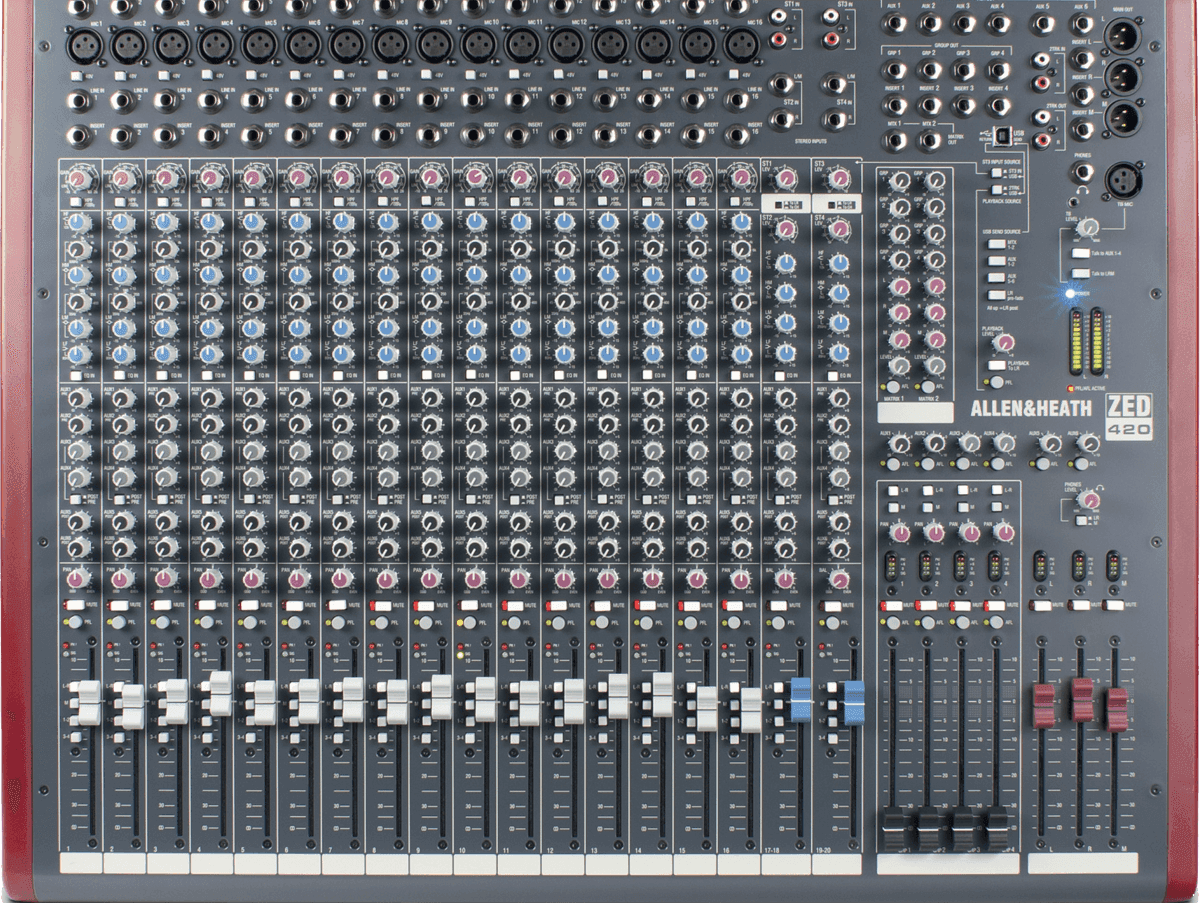

16 canali mono completi: gain, filtro passa-alto, EQ e assegnazioni

Ogni canale mono offre un ingresso microfono bilanciato su XLR e un ingresso linea su Jack, con insert e uscita diretta su Jack. L'alimentazione phantom 48 V è commutabile individualmente, comoda per combinare microfoni dinamici e a condensatore senza compromessi. Il filtro passa-alto aiuta a pulire rumori di manipolazione, vibrazioni del palco o bassi inutili, mentre l'equalizzatore a 4 bande (di cui 2 semi-parametriche) facilita una regolazione precisa delle medie frequenze, essenziali per l'intelligibilità delle voci e la presenza degli strumenti.

Ausiliari e ritorni: 6 uscite per un mix su misura

I 6 uscite ausiliarie permettono di gestire più mix di ritorno ed effetti: 2 pre-fader, 2 commutabili pre/post e 2 post-fader. Sui canali, la presenza di PFL, indicatori di segnale e saturazione, nonché di un panoramico e di un fader da 100 mm, accelera le regolazioni in condizioni reali, anche in ambienti rumorosi.

Sottogruppi, matrici e bus Mono: organizzare il mix e aumentare l'efficienza

I 4 sottogruppi (con uscite e inserti su Jack 6.35mm) sono ideali per controllare un insieme di strumenti con un solo gesto (batteria, cori, sezioni, ritorni effetti), o per strutturare il mix prima dell'uscita generale. Le assegnazioni verso gruppi 1/2, 3/4, L/R e Mono, associate alle funzioni Mute e AFL, offrono un flusso di lavoro chiaro. Le 2 sezioni Matrice, con possibilità di invio verso USB, apportano un ulteriore livello di instradamento per alimentare una zona, un registratore, un foyer o un mix specifico.

USB e monitoring: registrare, riprodurre e controllare senza complicazioni

La porta USB permette di inviare un segnale stereo verso PC selezionando la sorgente (bus L/R, Aux 1/2, Aux 3/4 o Matrice), e di ricevere un ritorno stereo instradabile verso L/R o verso il canale stereo 3. La console integra anche ingressi e uscite 2 Track in formato RCA, un talkback su XLR con invii, e un'uscita cuffie su Jack 6.35mm e 3,5mm con ascolto L-R, Mono o PFL/AFL, per un controllo affidabile sia in regia che sul palco.

Specifiche tecniche

Insert	Si	Bus e Gruppi	4 gruppi
Numero di fader	25	Numero di ausiliarie	6
Numero di canali	20	Ingressi Microfono	16 x XLR
Alimentatore Phantom	Si	Ingressi linea	2 x RCA, 16 x jack, 2 x jack stereo
EQ	4 Bande con alti e bassi semi parametrici	Ingressi (altro)	USB, 2 canali RCA, input: jack per ogni gruppo, input: jack su ogni ingresso mono, talkback (XLR)
Filtri	Taglio basso	Uscite principali	3 x XLR : LR + M
Modalità PFL/AFL	Si	Uscite dirette	17 x jack bilanciati
Categoria	tabella analogica	Uscite (altre)	6 Jack Ausiliari, gruppo: 4 jack bilanciati, matrici: 2 jack bilanciati
Corsa del fader	100 mm	Schermo	LED
Numero di matrici	2	Peso	14 kg
Preamp Microfonici	16	Dimensioni (mm)	715 x 560 x 50
Registrazione	USB

Uscita diretta	Jack	Coppia A	2 x Jack
Alimentazione phantom	48 V commutabile individualmente	Coppia B	2 x RCA
Equalizzatore	4 bande di cui 2 semi-parametriche, On/Off	Uscite sottogruppi	Jack 6.35mm
Uscite ausiliarie	6 (2 pre, 2 pre/post, 2 post-fader)	Inserti sottogruppi	Jack 6.35mm
Fader	100 mm	Bargraph	4 segmenti
Funzioni	Mute, PFL	Ascolto ausiliari	AFL
Indicatori	LED saturazione, LED presenza segnale	Matrici	2 sezioni con possibilità di invio verso USB
Assegnazioni	Gruppi 1/2, 3/4, L/R e Mono	Uscite Matrice	Jack asimmetrici (opzione bilanciamento: contattarci)
