Eine ML-Schnittstelle, die die Brücke zwischen Analog und Audio-over-IP schlägt
Das Tascam ML-16D ist Teil einer Serie von Wandlern, die entwickelt wurden, um analoge Audiosignale in ein Dante-Netzwerk einzuspeisen und daraus auszulesen, mit einem installationsorientierten Ansatz: optimierte Baugröße, dichte Sub-D Verkabelung und Kontrollanzeigen an der Frontplatte. Es ergänzt den ML-32D, der das Konzept auf 32 Kanäle erweitert, um die Lösung an die tatsächlich benötigte Anzahl von Ein-/Ausgängen anzupassen.
Für wen und für welche Anwendungen?
Der ML-16D richtet sich an Integrator:innen, Studios, Dienstleister im Live-Bereich und Broadcast-Umgebungen, die mehrere Audiokanäle über ein Ethernet-Netzwerk transportieren möchten, dabei aber zuverlässige analoge Line-Verbindungen zu Peripheriegeräten (Mischpulte, Matrixsysteme, Prozessoren, Wandler, Monitore, Recorder) beibehalten wollen. Die Lösung ist sinnvoll, wenn man Quellen/Racks räumlich trennen, lange Kabelwege vereinfachen und mehr Flexibilität bei der Kanalzuweisung gewinnen möchte.
Wichtige Funktionen und Netzwerkintegration
Routing und Konfiguration über Dante Controller
Der ML-16D wird in ein Dante-Netzwerk integriert, um gleichzeitig mehrere Audiokanäle mit präziser Synchronisation zu übertragen. Einstellungen der Abtastrate, Kanalzuweisung und Latenz erfolgen über die Software Dante Controller, was eine einfache Neukonfiguration ohne Änderung der physischen Verkabelung ermöglicht.
Zwei Ethernet-Ports für Redundanz
Mit seinen zwei Ports Primary und Secondary kann das Gerät an zwei getrennten Netzwerken betrieben werden, um die Betriebssicherheit zu erhöhen. Diese Architektur wird besonders in kritischen Installationen (Broadcast, Veranstaltungen, öffentlich zugängliche Orte) geschätzt, wo Audio-Kontinuität essenziell ist.

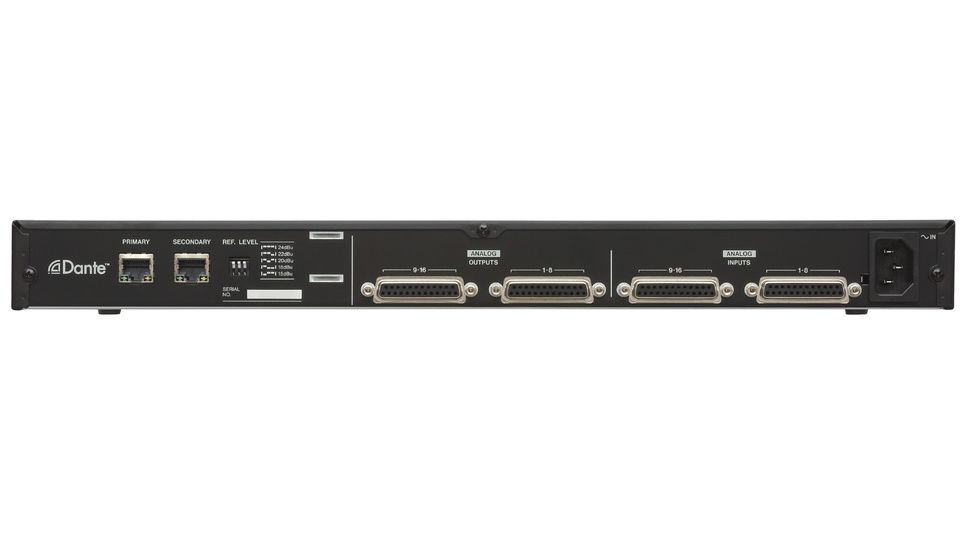

Sub-D 25-polige Steckverbinder und Anpassungsoptionen
Die symmetrischen analogen Ein- und Ausgänge sind auf D-sub 25-poligen Steckverbindern verfügbar, um Platz im Rack zu sparen und eine saubere Verkabelung zu gewährleisten. Je nach Einsatz kann der ML-16D mit Anpassungslösungen kombiniert werden: Euroblock für feste Installationen (BO-32DE) oder aufgeteilte XLR für Studio und Live (BO-16DX/IN, BO-16DX/OUT). So kann man die praktischste Anschlussart wählen, ohne die Netzwerkschnittstelle zu ändern.

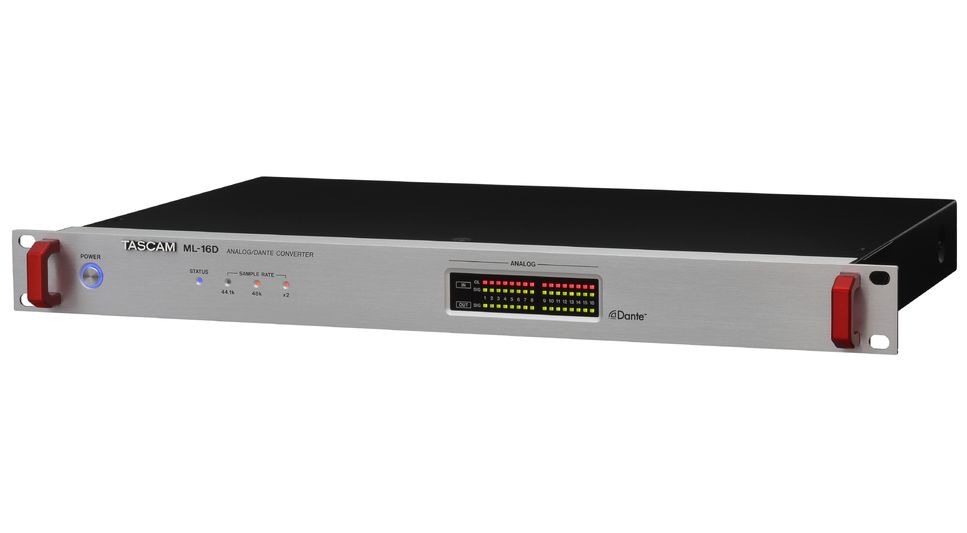

Sofortige visuelle Kontrolle und einstellbare Referenzpegel
Für eine schnelle Diagnose vor Ort bietet der ML-16D Statusanzeigen und die Anzeige der Abtastrate sowie Overload-LEDs an jedem Eingang und Signalpräsenz-LEDs an jedem Ein- und Ausgang. Schalter auf der Rückseite erlauben die Auswahl des maximalen Ein-/Ausgangspegels und die Anpassung der Schnittstelle an verschiedene Umgebungen mit 5 Referenzpegelstufen.
AES67-Kompatibilität
Der ML-16D ist AES67-kompatibel, was die Interoperabilität mit Geräten erleichtern kann, die andere kompatible Audio-over-IP-Technologien verwenden (z. B. Ravenna), je nach Architektur der Anlage und den Anforderungen an die Interoperabilität.
Technische Daten
| Kategorie | Konverter |
| Anzahl Kanäle | 16 |
| Abtastfrequenz | 96 kHz |
| Rack-Einheit | 1 |
| Anschlüsse | D-sub, 25-polig |
| Befestigungsschrauben | Nr. 4-40 UNC (Zolltyp) |
| Nenn-Eingangspegel | +4 dBu, +6 dBu (nur wenn der maximale Eingangspegel 15 dBu beträgt) |
| Maximaler Eingangspegel | +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (eingestellt über die REF. LEVEL Schalter) |
| Eingangsimpedanz | mindestens 10 kOhm |
Häufig gestellte Fragen
Wie viele analoge Kanäle sind auf diesem Dante-Interface verfügbar?
Dieses Interface verarbeitet 16 Kanäle und fasst seine symmetrischen analogen Ein- und Ausgänge auf 25-poligen D-Sub-Anschlüssen zusammen.
Kann das ML-16D in einem redundanten Dante-Netzwerk eingesetzt werden?
Die beiden Ethernet-Ports Primary und Secondary ermöglichen den Betrieb in zwei getrennten Netzwerken. Diese Architektur erfüllt die Anforderungen an Audio-Redundanz in kritischen Installationen. Die Kanalzuweisung und Latenz lassen sich im Dante Controller konfigurieren.
Welche Kabel sind mit den Sub-D 25 Anschlüssen des ML-16D zu verwenden?
Die Verbindung kann mittels BO-32DE auf Euroblock für festinstallierte Anwendungen erfolgen oder mit den Breakout-Kabeln XLR BO-16DX/IN und BO-16DX/OUT für Studio und Live-Einsatz.
Ist der Wandler AES67-kompatibel?
Die AES67-Kompatibilität erleichtert die Vernetzung mit kompatiblen Audio-Netzwerkgeräten, besonders in bestimmten Architekturen mit Ravenna.
Welche Abtastrate und Pegel werden unterstützt?
Bei 96 kHz bieten die Schalter REF. LEVEL fünf maximale Eingangs-/Ausgangspegel: +15, +18, +20, +22 oder +24 dBu. Der Nominalpegel am Eingang beträgt +4 dBu oder +6 dBu, wenn der maximale Pegel auf +15 dBu eingestellt ist.
