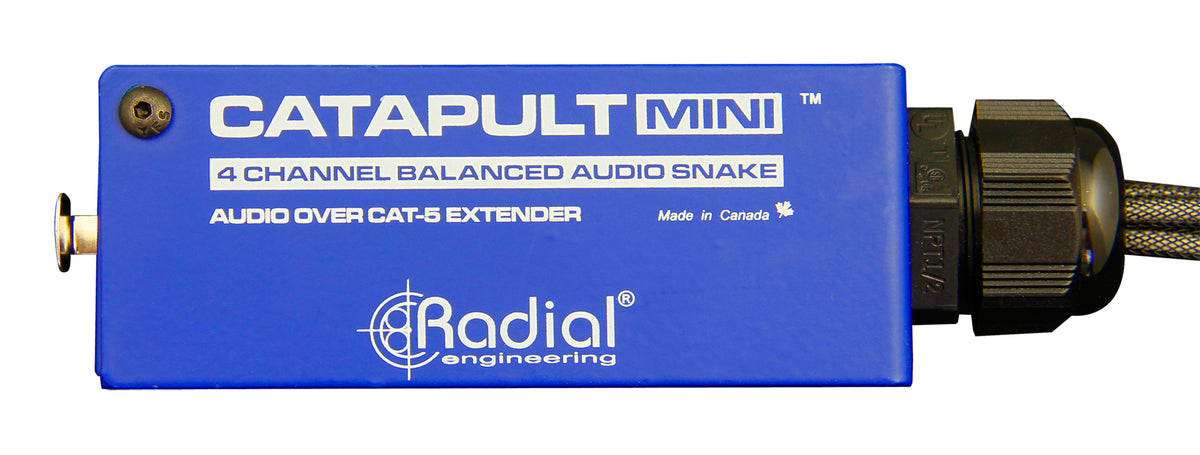

Catapult Mini TX: ein kompakter Baustein im Catapult-Ökosystem
Der Catapult Mini TX folgt einem "vereinfachten Multipaar"-Ansatz: mehrere analoge Leitungen transportieren, ohne ein schweres XLR-Bündel zu verlegen. Basierend auf einem geschirmten Cat.5 Netzwerkkabel ermöglicht er die Erweiterung von Mikrofon-/Line-Verbindungen zu einem Catapult Mini RX Empfangsmodul (oder einem anderen Catapult-Modul), während eine vertraute Patch-Logik dank XLR-Anschlüssen erhalten bleibt. Die Lösung ist für flexible Konfigurationen gedacht, bei denen Montagezeit gespart, Kabelwege reduziert und eine klare Audioverteilung beibehalten werden soll.
Für wen und für welche Anwendungen?

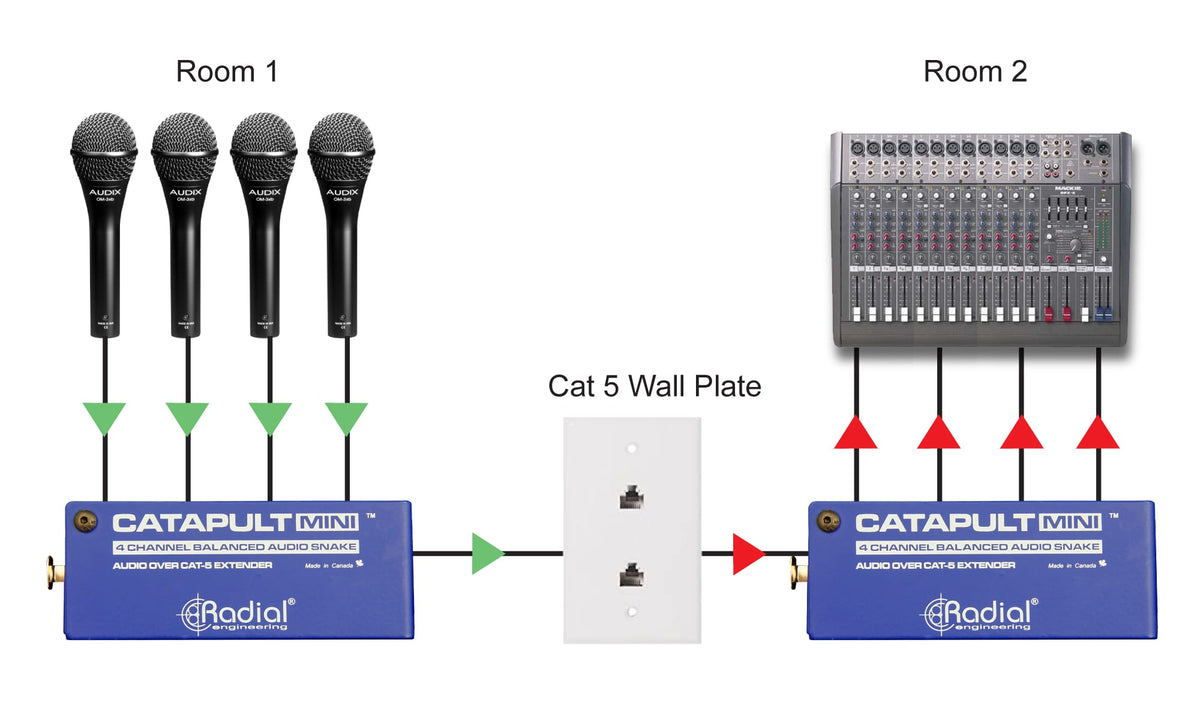

Der Catapult Mini TX richtet sich an Toningenieure, Musiker, Bühnen-Techniker und Integratoren, die analoge Signale (Mikrofon- oder Line-Pegel) zwischen Bühne, Kabine, Regie, Technikraum oder Rack verlegen müssen. Er ist ideal, um Untergruppen (Schlagzeug, Backline, RF-Pult, Monitore, Side-Rack) mit einer Patchzone zu verbinden, einen Raum zu durchqueren ohne mehrere Multipaar-Kabel zu verlegen oder einen sauberen Kabelweg in Umgebungen mit begrenztem Platz und Montagezeit zu sichern.
Übertragung, Anschlüsse und Praxiskomfort
4 analoge Kanäle über geschirmtes Netzwerkkabel
Der Catapult Mini TX überträgt 4 analoge Kanäle über ein geschirmtes Cat.5 Netzwerkkabel (Cat.5/6). Dieses Konzept ersetzt ein Bündel von Leitungen durch ein einziges Kabel, das leichter auszurollen, zu befestigen und in Kabelkanälen oder entlang von Strukturen zu verlegen ist. So bleibt ein klarer analoger Audiopfad erhalten, besonders praktisch beim Verlegen von Vorverstärkern, analogen Stagebox-Ausgängen, Monitorverbindungen oder Utility-Signalen.
Bühnenorientierte Anschlüsse: EtherCon und XLR

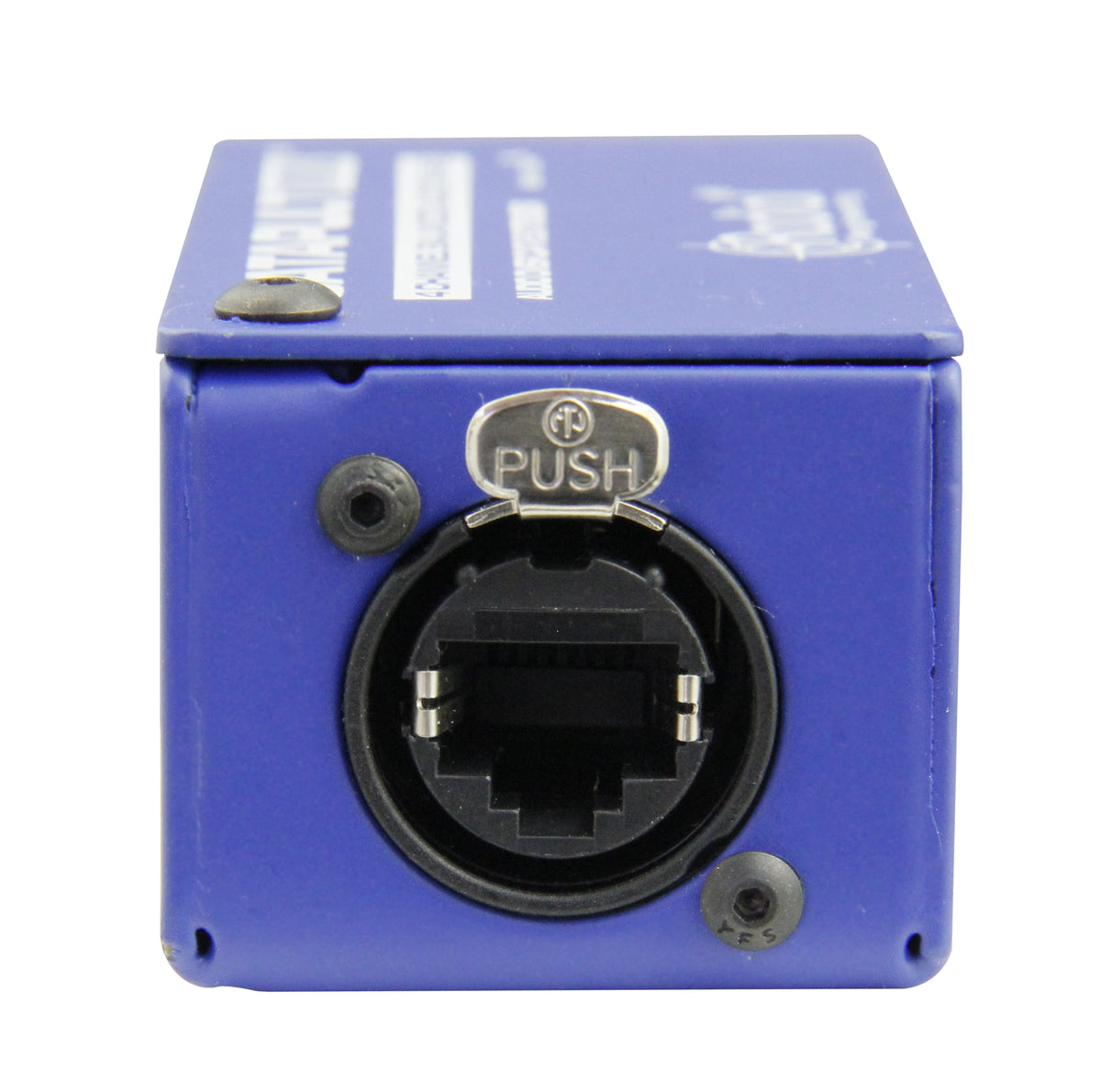

Das Modul verfügt über einen EtherCon-Eingang, der die Netzwerkkabelverbindung bei Handhabung sichert und Abrissrisiken minimiert. Auf der Audio-Seite bieten die 4 männlichen XLR-Stecker eine direkte Schnittstelle zu Standard-Patches (Bühnenboxen, Splitter, Racks, Konsolen, Peripherie) ohne komplexe Adapter. Ergebnis: schnellere Verkabelung und eine natürlichere Identifikation für Teams, die mit XLR-Verbindungen vertraut sind.
Geschützte Abgänge und sofortige Identifikation
Im Einsatz entscheidet auch das Detail über Zuverlässigkeit. Die 60 cm langen Abgänge sind mit einem dehnbaren Geflechtschlauch geschützt, der Verschleiß, Quetschungen und Hängenbleiben beim Bühnenwechsel reduziert. Schrumpfschläuche mit Farbcodierung erleichtern die Kanalidentifikation, verringern Patchfehler und beschleunigen den Line-Check, insbesondere in dichten Setups (mehrere identische Verbindungen, Multi-Racks, rotierende Bühnen).
Technische Daten
| Kategorie | Audioverteiler | THD | 0,0005% bei 1 kHz |
| Anzahl Kanäle | 4 | Eingänge | 4 x XLR |
| Digitale Umwandlung | Nein | Anschlüsse | EtherCon |
| Max. Eingangspegel (dBu) | 35 | Maße (mm) | 107 x 34 x 41 |
| Frequenzgang | 7 Hz - 20 kHz | ||
| Typ | analoger Multipaar-Audiosender | Reichweite | mehrere Dutzend Meter |
| Kanalanzahl | 4 | Netzwerkanschluss | EtherCon |
| Unterstützte Signale | Mikrofon- oder Line-Pegel | Audioanschlüsse | 4 männliche XLR-Stecker |
| Kompatibilität | Catapult Mini RX und andere Catapult-Module | Abgänge | 60 cm |
| Übertragungsmedium | geschirmtes Cat.5 Netzwerkkabel | Abgangsschutz | dehnbarer Geflechtschlauch |
| Kabelkompatibilität | Cat.5/6 | Identifikation | Schrumpfschläuche mit Farbcodierung |
Häufig gestellte Fragen
Ist der Radial CATAPULT-mini-tx mit einem Cat.6-Kabel kompatibel?
Die Übertragung erfolgt über ein abgeschirmtes Netzwerkkabel Cat.5, kompatibel mit Cat.5/6. Der Anschluss erfolgt über einen EtherCon-Anschluss, der das Kabel bei Handhabungen sichert.
Wie viele Audiokanäle kann dieses Gerät übertragen?
Vier analoge Kanäle auf Mikrofon- oder Line-Pegel werden über ein einziges abgeschirmtes Netzwerkkabel übertragen.
Welche Catapult-Geräte können das Signal empfangen?
Das Modul ist kompatibel mit dem Catapult Mini RX sowie mit anderen Catapult-Modulen. Die vier Audioausgänge stehen auf männlichen XLR-Anschlüssen zur Verfügung, für den Anschluss an Patchbays, Mischpulte oder Racks. Der Audioweg enthält keine Signalverarbeitung oder digitale Wandlung.
Welche Länge haben die XLR-Ausgänge?
Jeder Ausgang ist 60 cm lang und mit einer dehnbaren geflochtenen Ummantelung versehen. Farbcodierte Schrumpfschläuche ermöglichen die Identifikation der vier Kanäle.
Akzeptiert der CATAPULT-mini-tx hohe Line-Pegel?
Der Eingang akzeptiert einen maximalen Pegel von 35 dBu. Die angegebene Frequenzgang reicht von 7 Hz bis 20 kHz, mit einer harmonischen Verzerrung von 0,0005 % bei 1 kHz.
