Klark Teknik Pro-Splitter 5 DS 50

Das Klark Teknik-Erbe im Dienst eines "bühnenfertigen" Splitters

Mit dem DS 50 bringt Klark Teknik seine langjährige Expertise in Signalverarbeitung und -verteilung in ein einfaches, zuverlässiges Werkzeug ein, das für professionelle Umgebungen konzipiert ist. Das Ziel ist klar: Ein Line-Level-Splitter anzubieten, der ein symmetrisches XLR-Signal auf mehrere Geräte duplizieren kann, ohne Kompromisse bei Dynamikumfang und Transparenz einzugehen. Als kompakte, aber anspruchsvolle Lösung richtet sich der DS 50 sowohl an Live-Techniker als auch an Integratoren, die ein passives Gehäuse suchen, das einfach zu handhaben ist und von Setup zu Setup konsistent bleibt.

Für wen ist der Klark Teknik DS 50 geeignet und in welchen Anwendungen wird er eingesetzt?

Der DS 50 ist für alle Situationen konzipiert, in denen Sie ein identisches Mikrofon- oder Line-Signal in symmetrischem XLR an fünf verschiedene Ziele senden müssen. Bei Konzerten eignet er sich perfekt für die Signalteilung zwischen Front-of-House (FOH) und Monitor-Mischpult oder zur gleichzeitigen Versorgung einer Broadcast-Regie, eines Recorders, eines aktiven Monitoringsystems und eines zweiten Mischpults. Im AV- und Multimedia-Bereich lässt er sich problemlos in mobile Racks, Studios, Konferenzräume oder feste Installationen integrieren, wo eine saubere, stabile und schnelle Signalverteilung erforderlich ist.

Seine passive Funktionsweise ist ein großer Vorteil vor Ort: keine Stromversorgung notwendig, kein Netzteil, das abgesichert werden muss, und sofort einsatzbereit. Dies ist eine sinnvolle Wahl, wenn Einfachheit im Betrieb und Zuverlässigkeit Priorität haben, ohne dabei auf eine präzise Wiedergabe über einen breiten Frequenzbereich zu verzichten.

Konstruktion, Anschlüsse und Leistung: der "High Headroom"-Ansatz des DS 50

Optimierter Eingang und ultra-lineare Antwort

Der DS 50 verfügt über eine individuell entwickelte Eingangsschaltung, die mit fortschrittlichen analogen Designtechniken realisiert wurde, um eine angepasste Impedanz und ein geringes Rauschen sowie ein ultra-lineares Verhalten zu gewährleisten. Diese Architektur zielt darauf ab, die Dynamik und Definition des Signals bei der Duplizierung auf mehrere Ausgänge zu erhalten. Das Ergebnis ist eine Frequenzantwort von 20 Hz bis 22 kHz mit einer Abweichung von nur plus/minus 0,05 dB, für eine konsistente und transparente Wiedergabe im gesamten nutzbaren Spektrum.

Symmetrische XLR-Verteilung auf 5 Ausgänge

Die Aufgabe des DS 50 besteht darin, ein symmetrisches XLR-Eingangssignal auf fünf symmetrische XLR-Ausgänge zu verteilen, die jeweils für eine spezifische Anwendung vorgesehen sind: Mischpult, Monitore, Broadcast, Aufnahme, externes Prozessorgerät oder andere kompatible Geräte. Im praktischen Einsatz spart diese Konfiguration wertvolle Zeit beim Patchen und reduziert Improvisationen und Adapterketten. Der DS 50 ist somit ein "sauberes" Verteilungswerkzeug, das für professionelle Workflows entwickelt wurde, bei denen Kabelübersichtlichkeit und Wiederholbarkeit ebenso wichtig sind wie die Audioqualität.

Anschlüsse und Zuverlässigkeit auf Tour

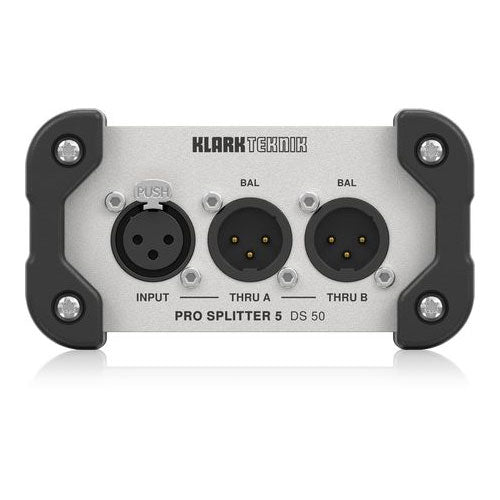

Die Anschlüsse basieren auf Neutrik XLR-Buchsen, die für ihre Zuverlässigkeit und mechanische Belastbarkeit bekannt sind, was besonders bei häufigem Auf- und Abbau geschätzt wird. Das ultrakompakte Gehäuse aus stranggepresstem Aluminium schützt die Elektronik und hält den Transportbelastungen stand. Gummischutzvorrichtungen erhöhen die Stoßfestigkeit und minimieren Beschädigungen durch Handhabung. Für mobile Setups konzipiert, lässt sich der DS 50 problemlos in ein Flightcase integrieren, auf einer Bühne platzieren oder nahe der Bühne positionieren, um Kabelwege und Signalverteilung zu optimieren.

Schließlich vermeidet die passive Bauweise Stromversorgungsprobleme und trägt zur Betriebssicherheit bei: weniger Fehlerquellen, weniger Abhängigkeiten und sofortiger Einsatz. Der DS 50 wird als in Großbritannien entworfen und gefertigt beworben, ein Qualitätsmerkmal, das von vielen Profis geschätzt wird, die langlebige Ausrüstung suchen.

Technische Daten

Anzahl Kanäle

5

Anschluss	XLR, symmetrisch	CMRR	typisch 98 dB
Anschlüsse	5 x XLR, symmetrisch	Einfügedämpfung	0,05 dB bei 100 kOhm, 0,7 dB bei 600 Ohm
Frequenzgang	20 Hz bis 22 kHz (plus/minus 0,05 dB)	Benötigte Leistung	passiv
THD + N (Klirrfaktor)	unter 0,01 % bei 1 kHz, +4 dBu	Abmessungen (B x T x H)	118 x 112 x 64 mm (4,6 x 4,4 x 2,5 Zoll)
Signal-Rausch-Verhältnis	121 dB	Gewicht	0,43 kg
