Dunlop INTER. 6-POINT FOOTBALL

Ein Wartungsstandard für viele MXR- und Cry Baby-Pedale

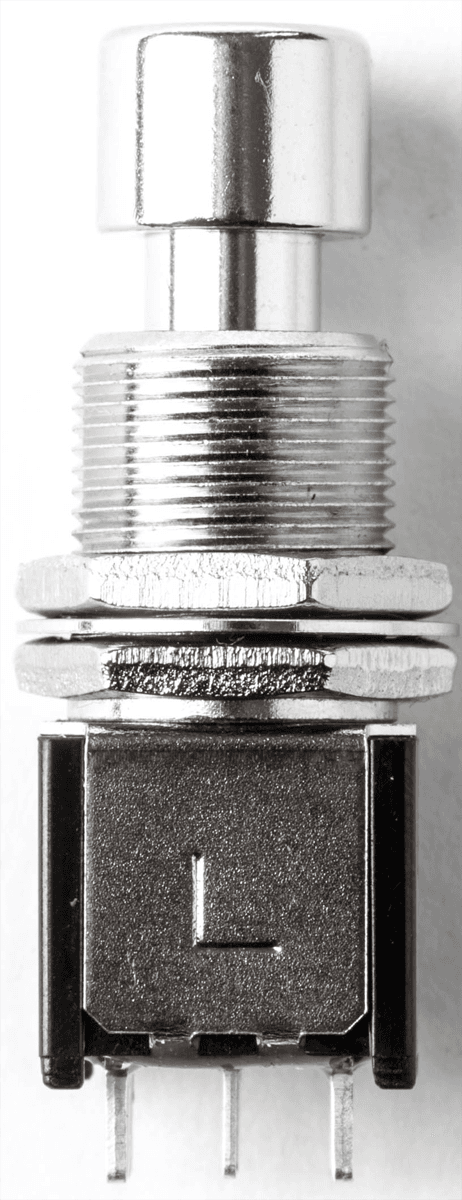

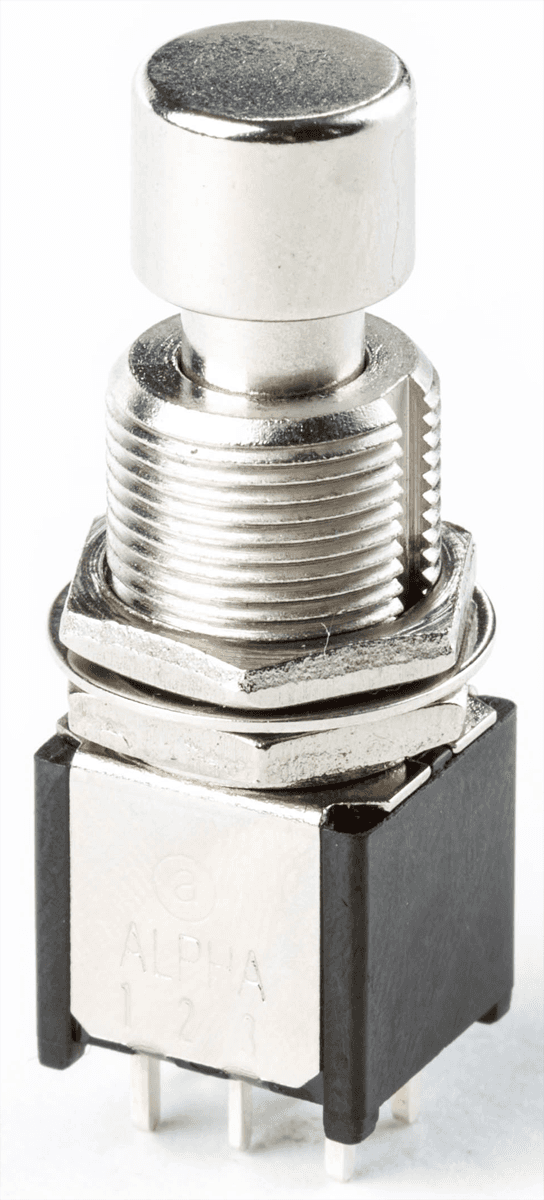

Der Dunlop ECB555 ist ein Fußschalter, der als Ersatzteil für viele Modelle aus dem Dunlop/MXR-Universum entwickelt wurde, insbesondere Effektpedale und bestimmte Cry Baby Wah-Pedale. Sein "6-Punkte"-Format entspricht einer DPDT -Architektur (Double Pole / Double Throw), die in der Pedalwelt weit verbreitet ist, um eine zuverlässige, einfache und langlebige Schaltung zu gewährleisten. Wenn Sie ein Pedal restaurieren, das "aussetzt", nicht mehr richtig verriegelt oder dessen Schaltung unzuverlässig wird, ist dieser Schalter typischerweise die Komponente, die Ihrem Effekt ein zweites Leben schenkt.

Für wen und für welche Anwendungen ist dieser Schalter gedacht?

Dieses Modell richtet sich vor allem an Gitarristen (und Bassisten), die selbst an der Elektronik arbeiten, sowie an Reparaturprofis, Backline-Techniker, Gitarrenbauer/Werkstätten und DIY-Enthusiasten, die ein intensives Pedalboard pflegen. Er ist ideal für Wartung (Austausch eines abgenutzten Fußschalters), Modding (Anpassung der Verdrahtung) oder Pedalbau, wenn ein DPDT-Schalter im Schaltplan erforderlich ist. Im Live-Einsatz kann ein ermüdeter Fußschalter einen Auftritt ruinieren: Der Austausch gegen ein passendes Modell sorgt für eine klare und zuverlässige Schaltung, Show für Show.

Funktionsweise, Integration und wichtige Punkte

Der ECB555 ist ein verriegelnder Schalter (latching) : Ein Druck ändert den Zustand, ein zweiter Druck kehrt zum vorherigen Zustand zurück. Seine 6 Kontaktpunkte (Lötösen) ermöglichen das Schalten von zwei unabhängigen Schaltkreisen, was viele Anforderungen abdeckt: Bypass, Signalrouting, Pfadumkehr usw. Die Integration erfolgt durch Löten an den Lötösen und mechanische Befestigung über das Gewinde (Frontmontage im Gehäuse). Es ist eine "einfach aussehende" Komponente, die jedoch direkt die Zuverlässigkeit eines Pedals bestimmt: guter Halt, klarer Druckpunkt und regelmäßige Schaltung sind essenziell für den Bühneneinsatz.

Hinweis: Je nach Design Ihres Pedals kann ein DPDT-Schalter allein verwendet werden oder in Kombination mit anderen Lösungen (z. B. zur LED-Steuerung über eine separate Schaltung). Prüfen Sie vor dem Kauf den benötigten Schaltertyp (DPDT vs. 3PDT) und den verfügbaren Platz in der Höhe im Gehäuse.

Der Klang

Ein Fußschalter "färbt" Ihren Klang nicht wie ein Overdrive oder Delay, beeinflusst aber Ihr Spielgefühl sehr konkret: Schaltqualität, Auslösezuverlässigkeit, Gefühl unter dem Fuß und Langzeitzuverlässigkeit. Ein abgenutzter Schalter kann Aussetzer, Wackelkontakte oder zufällige Auslösungen verursachen; ersetzt man ihn durch ein passendes Modell, erhält man ein stabiles Signal und ein Pedal, das genau dann reagiert, wenn man es braucht. Kurz gesagt: Keine Frage des Klangs, sondern des Vertrauens bei jedem Druck.

Technische Daten

Kategorie

Schalter

Typ	Fußschalter (footswitch) verriegelnd (latching)	Gewindehöhe	ca. 14 mm
Konfiguration	DPDT, 6 Kontaktpunkte	Gesamthöhe (mit Pins)	ca. 46,5 mm
Kompatibilität	als Ersatzteil für viele MXR, Cry Baby und andere kompatible Effektpedale konzipiert	Gehäusemaße	ca. 13,5 x 25,2 mm
Anschluss	Lötösen (solder lugs/tabs)	Zubehör	Schalter allein (ohne Kabel, Patch oder Stromversorgung)
Konstruktion	robust und langlebig, für langanhaltenden Einsatz geeignet	Dokumentation	je nach Verpackung
Design	kompaktes Format, einfache Integration in Pedalgehäuse und unkomplizierter Transport	Benötigte Spannung	0 V (keine Stromversorgung erforderlich, mechanische Schaltung)
Materialien	auf Zuverlässigkeit und Leistung ausgelegt	Stromaufnahme	0 mA
Gewindedurchmesser	ca. 12 mm
