B&C Speakers XO-3

XO-3: Ein 2-Wege-Filter von B&C Speakers, konzipiert für Beschallungslautsprecher

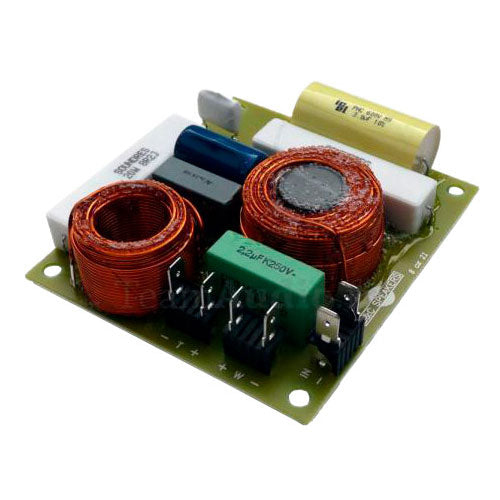

Der B&C Speakers XO-3 ist ein passiver Filter, der entwickelt wurde, um einen 2-Wege-Lautsprecher mit einer klaren und kontrollierten Frequenztrennung zu strukturieren. In einer Wiedergabekette spielt dieses Bauteil eine zentrale Rolle: Es verteilt das Signal zwischen dem Lautsprecher für Bass/Mitteltöne und dem Hochtöner (oder Tweeter), damit jeder Wandler in seinem Komfortbereich arbeitet.

Seine Positionierung ist einfach: Eine passive, robuste und kohärente Filterlösung anzubieten für Anwendungen, bei denen man mit einer Vollbereichsverstärkung (ein einziger Verstärkerkanal) arbeiten möchte und dennoch von einer für eine 2-Wege-Architektur angepassten Trennung profitiert.

Für wen ist dieser passive Filter geeignet und in welchen Anwendungen?

Der XO-3 richtet sich an Lautsprecherhersteller, Integratoren, Reparaturwerkstätten und DIY-Enthusiasten, die 2-Wege-Beschallungslautsprecher entwerfen oder instandsetzen. Er eignet sich besonders, wenn eine einfache Verkabelung und Bedienung gewünscht wird, ohne auf externe aktive Filterung oder Bi-Amping zurückzugreifen.

Er ist auch im Wartungsbereich sinnvoll: Wenn ein Originalfilter beschädigt oder verschlissen ist, ermöglicht der Austausch des Filternetzwerks durch ein Modell mit vergleichbaren Eigenschaften eine sauberere Bandtrennung, eine bessere Verständlichkeit im Mittel-Hochtonbereich und einen kohärenteren Schutz des Hochtöners, vorausgesetzt, Impedanz und Systemarchitektur werden eingehalten.

Schlüsselfunktionen: Bandtrennung, Flanke und Integration

Eine Trennfrequenz bei 1,5 kHz für einen kontrollierten Übergang

Mit einer festen Trennfrequenz von 1,5 kHz zielt der XO-3 auf einen häufig verwendeten Übergangsbereich bei 2-Wege-Beschallungslautsprechern ab. Ziel ist es, die unnötige Belastung des Hochtöners unterhalb seines Nutzbereichs zu begrenzen und gleichzeitig den Bass/Mitteltontreiber nicht zu hoch zu belasten, wo Richtwirkung und Interferenzen empfindlicher werden können.

Flanke von 12 dB pro Oktave: ein effektiver Kompromiss

Die angegebene Flanke von 12 dB pro Oktave im Hochpass und Tiefpass ermöglicht eine progressive, aber wirksame Dämpfung des unerwünschten Frequenzbereichs. Im praktischen Einsatz trägt dies zu einem saubereren Übergang zwischen den beiden Wegen bei, mit einer Reduzierung übermäßiger Überlappungen, die die Verständlichkeit beeinträchtigen können, während eine nutzbare Antwort für viele Gehäusetopologien erhalten bleibt.

Passive Filterung: einfache Verkabelung und zuverlässiger Betrieb

Als passiver Filter wird der XO-3 direkt im Lautsprecher zwischen Eingang und Lautsprechern integriert. Dieser Ansatz bietet eine direkte Umsetzung: keine externen Einstellungen, kein Mehrkanal-Routing und eine intuitive Bedienung vor Ort. Es ist eine geschätzte Lösung, wenn Schnelligkeit bei der Installation, Standardisierung eines Lautsprecherparks und Robustheit im Live-Einsatz Priorität haben.

Kompaktes Format für eine saubere Integration

Seine Abmessungen von 107 x 96 mm erleichtern die Montage auf einer internen Platte oder einem Träger, während ausreichend Platz für andere Komponenten (Anschlüsse, Verstärkungen, Dämpfung) bleibt. Eine sorgfältige Integration hilft auch, eine klare Verkabelung und kontrollierte Kabellängen zu erhalten, was zu einem leichter zu diagnostizierenden und wartenden Lautsprecher beiträgt.

Technische Daten
