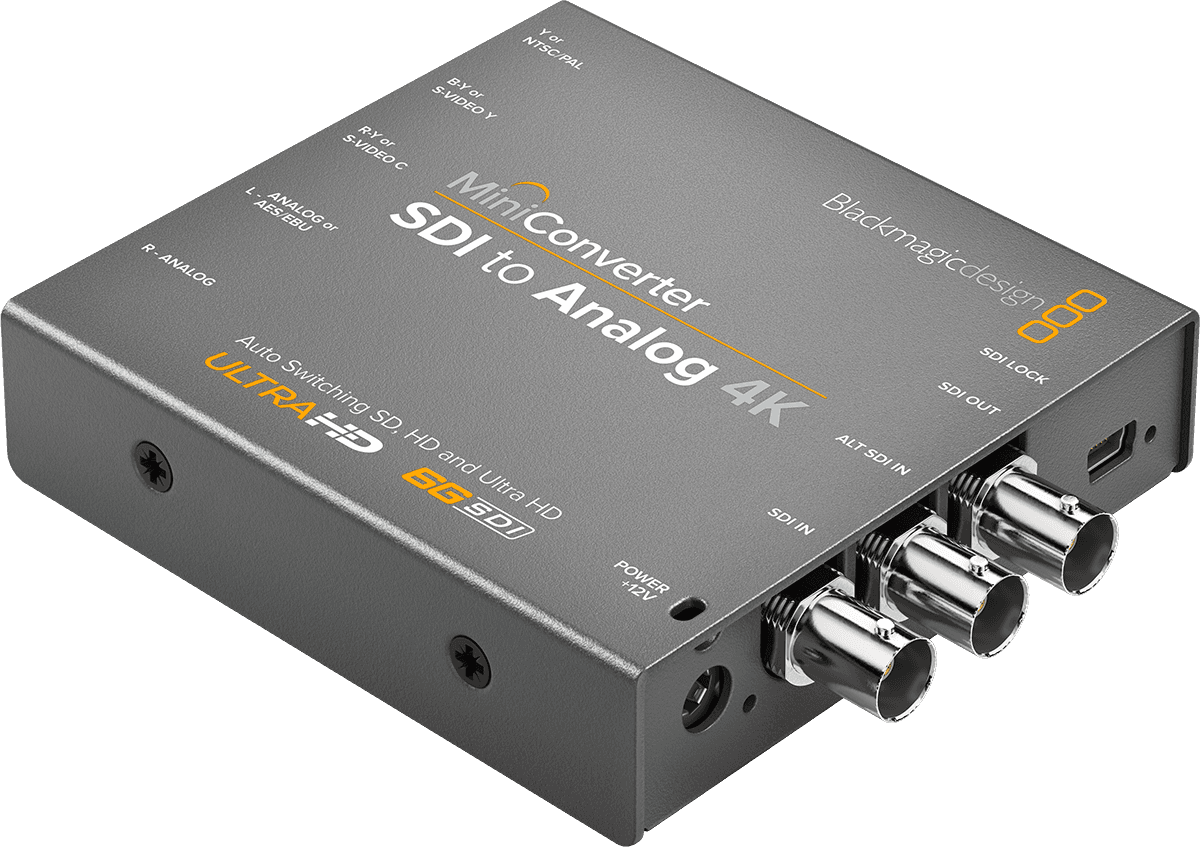

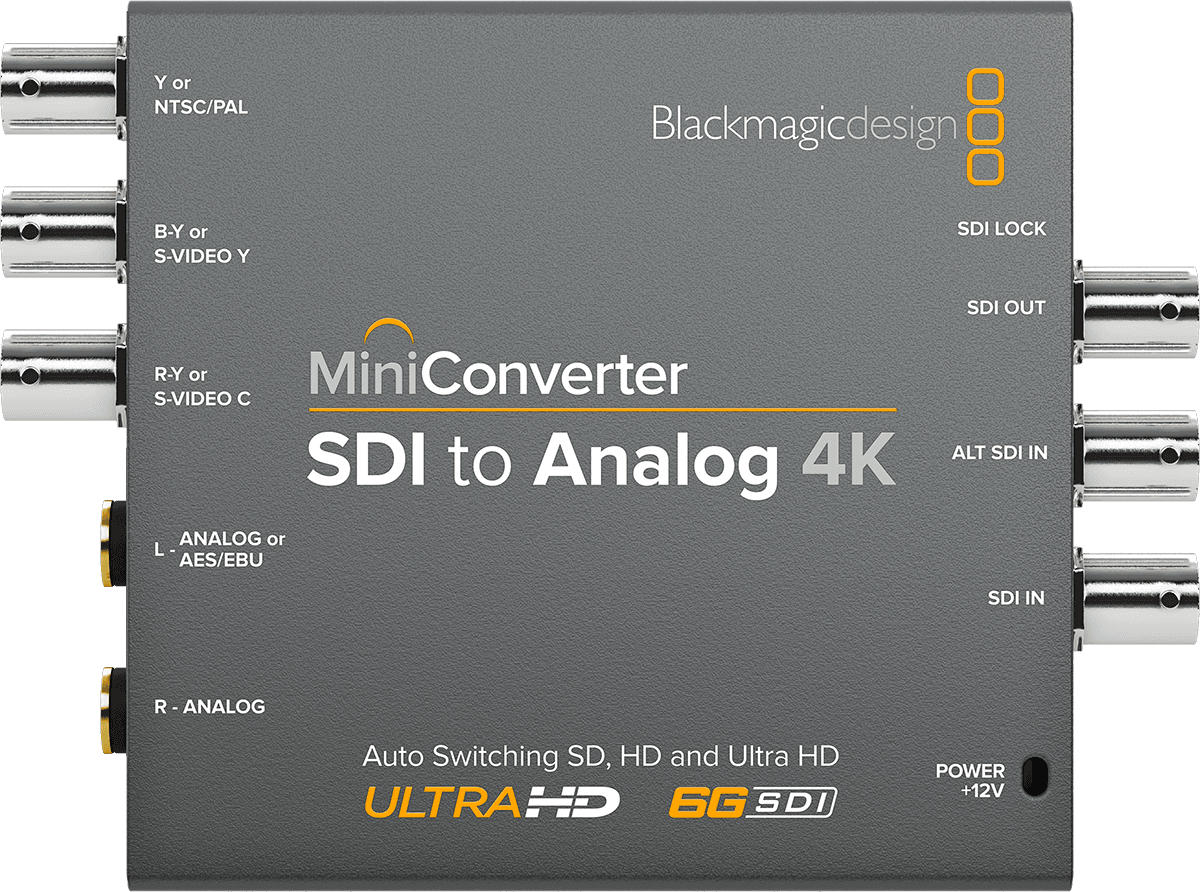

Blackmagic Design Mini convertitore - SDI ad analogico 4K

Un gateway "Mini Converter 4K" pensato per workflow ibridi

In molti studi, regie e truck, l'infrastruttura SDI evolve più rapidamente di alcuni anelli di monitoraggio e archiviazione. Il Mini Converter SDI to Analog 4K si inserisce nella logica della famiglia "Mini Converter 4K": mantenere una catena di produzione moderna in SDI (fino al 6G-SDI) continuando a sfruttare display, registratori o matrici analogiche esistenti. Rispetto ai convertitori di generazioni precedenti limitati a velocità inferiori, questa versione aggiunge il supporto al 6G-SDI e ai segnali Ultra HD fino a 2160p30, con down-conversion integrata per fornire un segnale analogico immediatamente utilizzabile.

Un convertitore fatto per la regia, la post-produzione e la digitalizzazione

Questo convertitore video è destinato ad ambienti dove la compatibilità conta tanto quanto la stabilità: regie live, set, sale controllo, studi di post-produzione, fornitori e integratori AV. È ideale per alimentare un monitor analogico di riferimento, mantenere un circuito di backup per il monitoraggio o interfacciare apparecchiature più vecchie (videoregistratori, router, convertitori in cascata) con una sorgente SDI recente. Nella digitalizzazione di archivi, facilita anche configurazioni miste SD/HD/UHD fornendo rapidamente un segnale analogico standard (composito, S-Video o componente) senza dover ripensare l'intera catena.

Funzionalità chiave: continuità di servizio, distribuzione semplice e down-conversion pulita

Ridondanza SDI e loop SDI per un cablaggio più robusto

La presenza di un ingresso ALT SDI permette di implementare una ridondanza efficace: se il segnale SDI principale viene perso, la commutazione avviene automaticamente per limitare le interruzioni in trasmissione o registrazione. L'uscita SDI in loop è un vantaggio pratico per distribuire il flusso verso un altro dispositivo (monitor SDI, registratore, altro convertitore) senza aggiungere splitter, semplificando il patch e riducendo i punti di guasto.

Conversione SDI in analogico con gestione dei formati e down-conversion HD

Il Mini Converter supporta un'ampia gamma di formati SD, HD, 2K e Ultra HD, con rilevamento automatico. Quando alimentato da una sorgente 6G-SDI, può effettuare una down-conversion HD per fornire un segnale analogico coerente e direttamente utilizzabile in componente YUV, composito NTSC/PAL o S-Video. È una soluzione efficace per mantenere un parco monitor analogico o per alimentare apparecchiature che richiedono un formato video "classico", continuando a lavorare con sorgenti moderne.

Audio bilanciato a 2 canali per un'integrazione professionale

Per configurazioni dove l'audio deve seguire l'immagine, le uscite audio professionali a 2 canali sono disponibili in analogico bilanciato e digitale bilanciato tramite jack da 6,35 mm. Questo permette di collegare facilmente una console, un registratore o un sistema di monitoraggio audio, con un approccio orientato a studio e broadcast.

Regolazioni fisiche e configurazione USB

Il controllo può avvenire direttamente tramite mini-interruttori, o più dettagliatamente via USB per configurazione e aggiornamenti. Questa doppia modalità è ideale in esercizio: regolazione rapida in loco, poi standardizzazione dei parametri in laboratorio o in integrazione.

Specifiche tecniche

Accessori inclusi	Alimentazione esterna	Uscite	4x SDI, TM_SortiesConvertisseurAV014
Categoria	Convertitore SDI	Alimentazione elettrica	Alimentazione esterna
Necessita di una alimentazione	Sì	Consumo	8 W
Risoluzione massima di conversione	4K/60	Peso	303 g
Tipo	Video	Dimensioni (mm)	123 x 92 x 23
Ingressi	1x SDI

Ingressi video SDI	1 x SD, HD o 6G-SDI. 1 x ingresso ALT SDI con commutazione automatica in caso di malfunzionamento dell'ingresso principale.	Standard video 2K	2K DCI 23.98p, 24p, 25p, 23.98PsF, 24PsF, 25PsF.
Uscite video SDI	1 x uscita video in loop SDI.	Standard video Ultra HD	2160p23.98, 24, 25, 29.97, 30.
Uscite video analogiche	NTSC, PAL, S-Video e componente SD/HD dall'ingresso 6G-SDI.	Standard video 4K	4K DCI 23.98p, 24p, 25p.
Uscite audio analogiche	2 canali audio analogici bilanciati professionali con connettori jack standard da 6,35 mm.	Conformità agli standard SDI	SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE ST-2081, ITU-R BT.656 e ITU-R BT.601.
Uscite audio digitali	2 canali audio digitali bilanciati professionali con connettori jack standard da 6,35 mm.	Velocità video SDI	rilevamento automatico tra definizione standard e alta definizione.
Ingresso SDI ridondante	commuta automaticamente in caso di perdita del segnale SDI principale.	Campionamento video SDI	4:2:2.
Supporto di molteplici velocità di dati	rilevamento automatico di SD, HD o 6G-SDI.	Campionamento audio SDI	48 kHz, 24 bit.
Aggiornamenti e configurazione	USB.	Precisione colori SDI	4:2:2.
Sincronizzazione	sì.	Spazio colore SDI	YUV.
Standard video SD	525i59.94 NTSC, 625i50 PAL.	Supporto analogico	525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080i50, 108
Standard video HD	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60.
