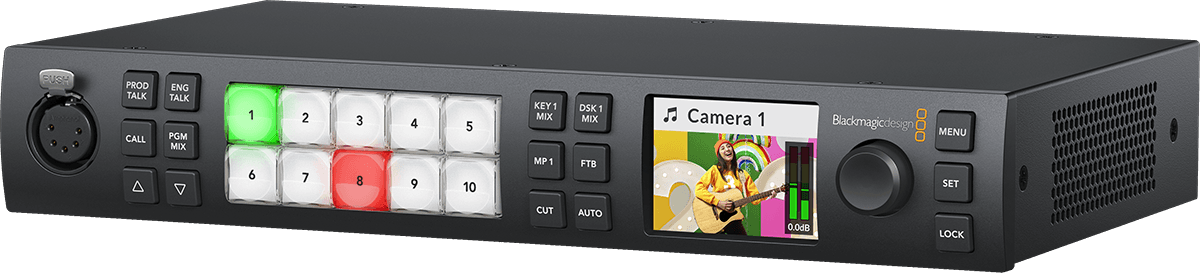

Blackmagic Design ATEM 1 M/E Constellation HD

Un modello 1 M/E Constellation HD pensato per le regie moderne

All'interno della famiglia Constellation HD, l'ATEM 1 M/E Constellation HD si posiziona come una soluzione compatta orientata SDI, capace di portare una logica "broadcast" in un formato 1U (larghezza 2/3 rack). Si ritrova l'ergonomia ATEM e i fondamenti indispensabili nella produzione live, con un approccio molto attuale: conversioni integrate su ogni ingresso, uscita USB-C in modalità "webcam", supporto per talkback e mix-minus, senza dimenticare un generatore di timecode interno per fluidificare i flussi di lavoro di cattura. Il risultato: uno switcher video che si integra sia in una regia fissa che in una valigia di produzione per eventi.

Per set multicam, streaming professionale ed eventi

Questo mixer video è rivolto a team che devono gestire una diretta affidabile, leggibile e veloce da utilizzare: riprese corporate, set di formazione, e-sport, conferenze, luoghi di culto, eventi scenici o studi di streaming. I 10 ingressi SDI facilitano la gestione di più telecamere e lettori, mentre le 6 uscite SDI (configurabili in AUX, programma o anteprima secondo le tue esigenze) semplificano la distribuzione verso schermi in sala, registratori, un muro LED, un ritorno set o un sistema di monitoring. Grazie alla connessione Ethernet, il controllo può avvenire tramite software, tramite un pannello hardware opzionale, e integrarsi in un'infrastruttura di rete di studio.

Strumenti di produzione progettati per la diretta

Conversioni integrate e sincronizzazione: meno dispositivi, più serenità

Sul campo, la diversità delle sorgenti è la regola: telecamere regolate diversamente, computer, collegamenti HF, regie ospiti. L'ATEM 1 M/E Constellation HD si distingue per la sua capacità di ri-sincronizzare e convertire ogni ingresso, il che permette di mettere in sicurezza la diretta, risparmiare tempo nel montaggio della regia e limitare la moltiplicazione degli accessori. Questa filosofia "tutto integrato" costituisce un vero vantaggio rispetto a configurazioni più basilari che richiedono una catena di conversione e genlock esterna.

Grafica, keying e transizioni: un risultato più "on air"

Per passare da un semplice switch a una produzione più qualitativa, questo modello integra 4 keyer chroma avanzati, un DVE e una transizione stinger. Puoi costruire grafiche dinamiche, chroma key più puliti, picture-in-picture e transizioni più elaborate, il tutto in tempo reale. I 2 lettori multimediali (fill e key) facilitano l'inserimento di loghi, cartelli, jingle e clip, per un'identità visiva coerente su tutta la produzione.

Audio a 28 canali e latenza controllata per i ritorni

Il mixer audio 28 canali offre un approccio completo per un suono pulito in trasmissione, con equalizzazione parametrica a 6 bande e trattamenti di dinamica (espansore, gate, compressore, limiter). La latenza di elaborazione dichiarata inferiore a 10 linee favorisce tagli netti e ritorni più precisi, soprattutto quando la regia deve gestire simultaneamente immagine, audio e ritorni set.

USB-C "webcam": un ponte diretto verso il computer

Per lo streaming, l'integrazione è semplice: l'uscita USB-C si comporta come una sorgente "webcam", permettendo di inviare il programma a un computer senza scheda di acquisizione aggiuntiva, in 720p o 1080p a seconda della frequenza del programma. È un vantaggio importante per flussi di lavoro leggeri (videoconferenza, streaming via software) mantenendo una catena SDI professionale lato telecamere.

Specifiche tecniche

Categoria	TM_CategorieMelangeur001	Possibilità di aumentare il numero di uscite	Sì
Formato video	TM_FormatVideoMelangeur005	Possibilità di aumentare il numero di voci	Sì
Numero di schermi	1.0000	Peso	1.87 kg
Uscite	TM_EntreesMelangeur015, TM_SortiesMelangeur016	Dimensioni (mm)	280 x 176 x 44
Ingressi	TM_EntreesMelangeur010, TM_EntreesMelangeur011, TM_EntreesMelangeur014

Numero totale ingressi video	10	Uscita webcam	1 x USB-C supportante 720p o 1080p alla frequenza PGM
Numero totale uscite video	6	Numero di Multi Views	1 x 3G-SDI
Velocità SDI	1.5G, 3G	Connessione per pannello di controllo	Ethernet (collegamento diretto pannello/chassis o via rete)
Numero totale ingressi audio	2 x jack bilanciato da 1/4 di pollice, 1 x rete comandi XLR a 5 pin	Generatore di timecode interno	sì
Numero totale uscite audio	1 x rete comandi XLR a 5 pin	Rete comandi	RJ45 per sistemi terzi
Ingressi audio SDI	8 canali audio integrati su tutti gli ingressi SDI	Uscita tally	integrata in GPI e Tally Interface Blackmagic Design via Ethernet (venduta separatamente)
Uscite audio SDI	16 canali audio integrati su tutte le uscite SDI	Ethernet	10/100/1000 BASE-T
Connessioni timecode	nessuna	Interfaccia computer	1 x USB-C (USB 2.0)
Ingresso di riferimento	Tri-Sync o Black Burst	Standard SD	nessuno
Sincronizzazione ingressi video	su tutti i 10 ingressi	Standard HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
Convertitori di frequenza fotogrammi e formato	su tutti i 10 ingressi	Conformità SDI	SMPTE 292M, 296M, 424M, 425M livello A e B
Uscite AUX SDI	qualsiasi delle 6 uscite SDI	Campionamento video	4:2:2
Uscite anteprima SDI	qualsiasi delle 6 uscite SDI	Precisione colori	10 bit
Uscite programma SDI	qualsiasi delle 6 uscite SDI	Spazio colore	REC 709
Uscita programma SDI down-convertita	nessuna	Commutazione automatica SDI	rilevamento tra 1.5G-SDI e 3G-SDI livelli A e B
