Allen & Heath DT164-W

DT164-W: un'estensione Dante pensata per le console Allen & Heath dLive e SQ

Il DT164-W si inserisce nella logica dell'ecosistema Allen & Heath: offrire punti di I/O remoti, puliti e robusti, per semplificare il cablaggio e rendere affidabili le installazioni fisse come le sale tecniche. Progettato come interfaccia di estensione audio su rete Dante, mette l'accento sulla qualità della conversione e sulla coerenza di controllo con gli ambienti Allen & Heath, in particolare tramite il controllo diretto dei preamplificatori dai sistemi dLive e SQ. Il risultato: un'integrazione naturale in una regia moderna, senza moltiplicare box di conversione o soluzioni eterogenee.

Per quali utilizzi il DT164-W è più adatto?

Il DT164-W si rivolge principalmente a installatori e team tecnici che desiderano un punto di accesso audio discreto, sicuro e duraturo: sale da spettacolo, auditorium, luoghi di culto, centri congressi, palcoscenici polivalenti, scuole di musica, studi didattici o spazi per eventi. Grazie al suo formato a parete/incassabile e alle opzioni di alimentazione orientate all'installazione permanente, consente di creare "punti microfonici" e ritorni linea dove sono realmente necessari (anteripalco, lato palco/fondo, fondale, leggio, buca, palco). In configurazione di tour o spettacolo, il montaggio in tasca da pavimento può anche facilitare un'installazione pulita sul palco, con connettività protetta.

Funzionalità chiave: rete Dante, montaggio flessibile e alimentazione sicura

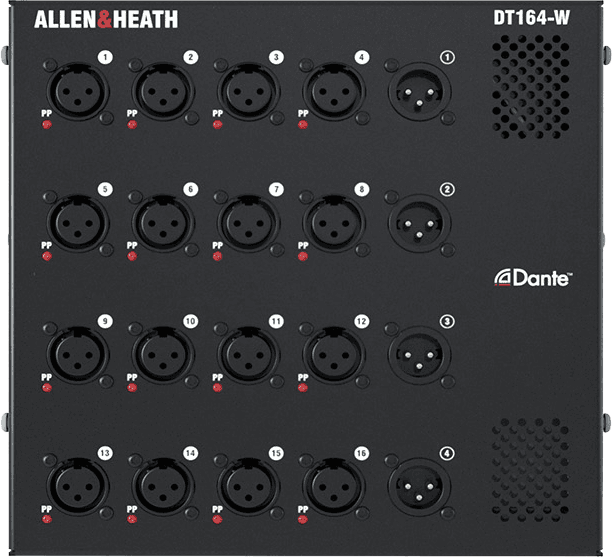

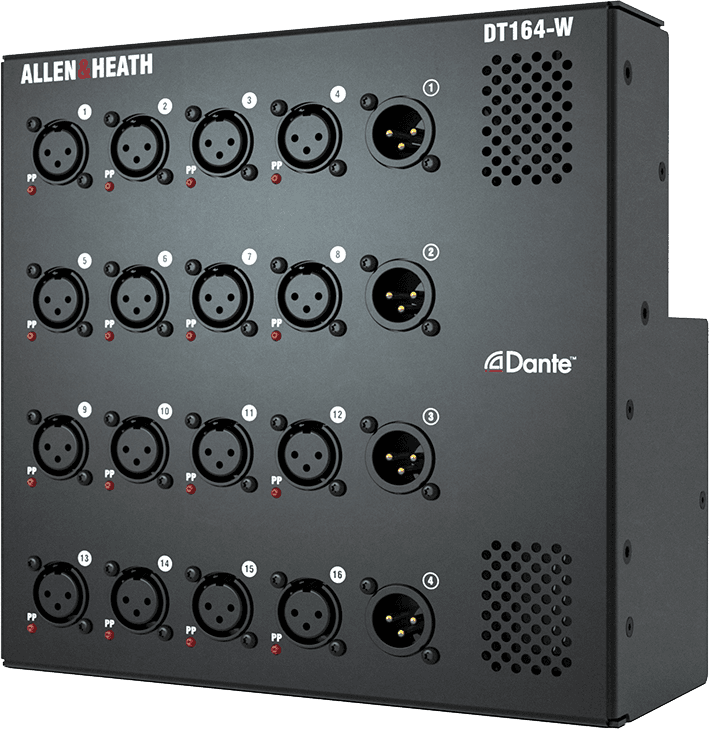

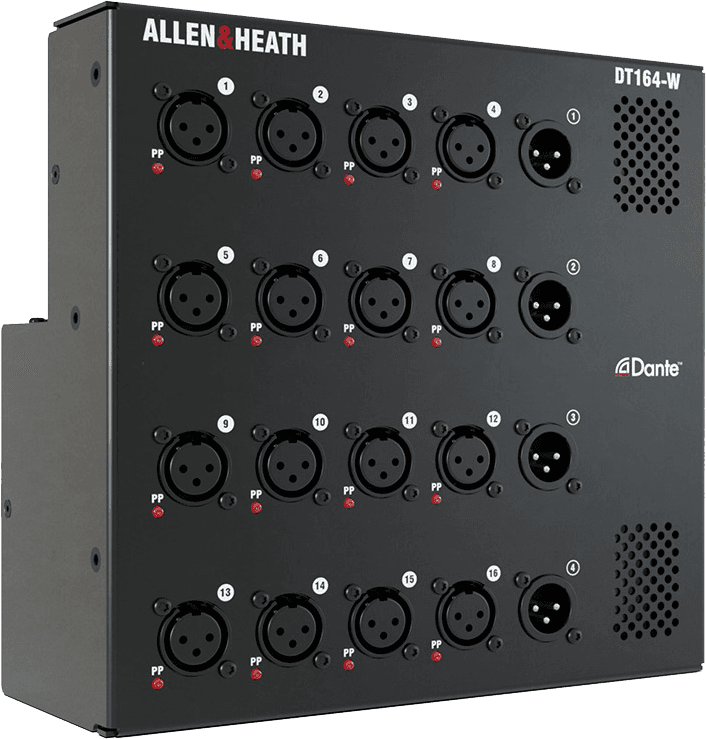

16 preamplificatori micro Allen & Heath con conversione a 96 kHz

Il DT164-W integra 16 preamplificatori microfonici su XLR con indicatori di stato alimentazione phantom, un dettaglio prezioso in esercizio per verificare rapidamente lo stato dei canali al punto di connessione. L'insieme si basa su convertitori a 96 kHz per trasportare su Dante un segnale pulito, preciso e utilizzabile in workflow esigenti (voce, teatro, musica live, registrazione). L'unità supporta anche il funzionamento a 96 kHz / 48 kHz a seconda delle esigenze della rete e del sistema.

4 uscite linea XLR per ritorni, invii e zone

Con le sue 4 uscite linea XLR, il DT164-W facilita la distribuzione locale: ritorni cablati, invii verso diffusori amplificati, alimentazione di una zona, di un registratore o di un sistema di diffusione interna. Collocate il più vicino possibile alle necessità, queste uscite riducono la lunghezza dei cavi analogici e migliorano la leggibilità complessiva dell'installazione.

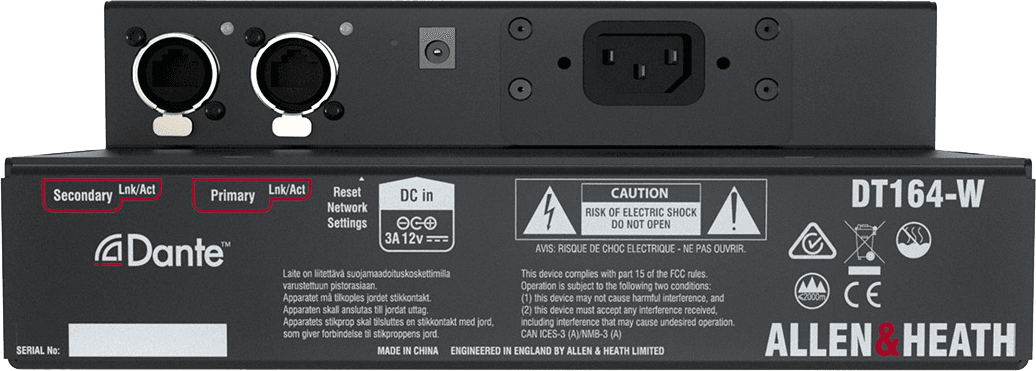

Rete Dante: porte primaria/secondaria e modalità ridondante/commutata

Per un'infrastruttura audio su IP affidabile, il DT164-W propone porte Dante principali e secondarie tramite connettori EtherCon bloccabili. A seconda dell'architettura di rete, è possibile scegliere una modalità ridondante (massima sicurezza con rete di backup) o una modalità commutata (daisy chain e semplificazione del cablaggio). Questa flessibilità è particolarmente utile in sale aperte al pubblico, dove la continuità audio e la robustezza delle connessioni di rete sono essenziali.

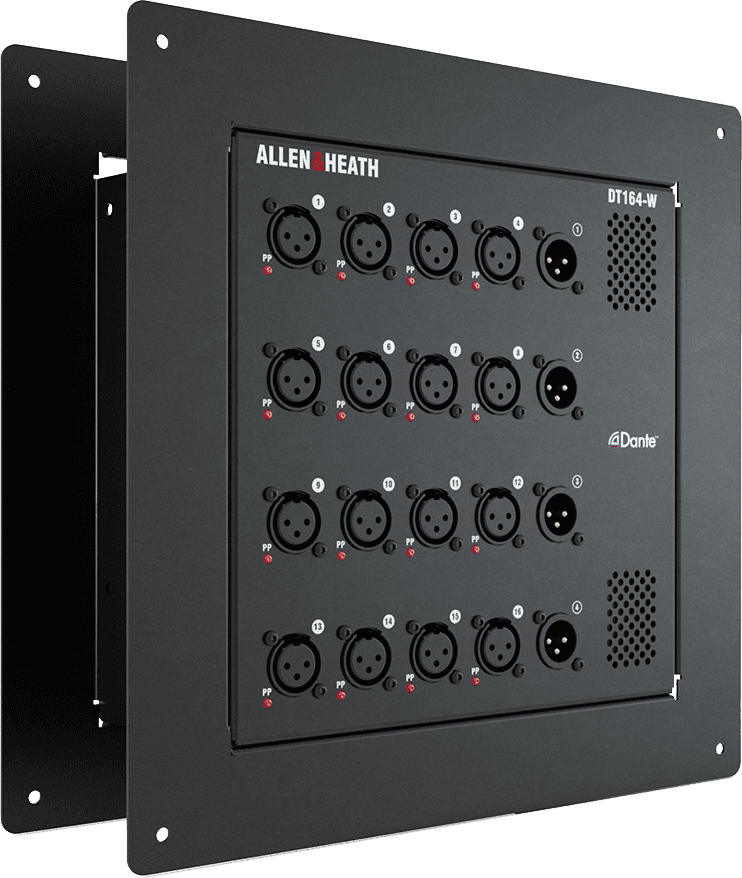

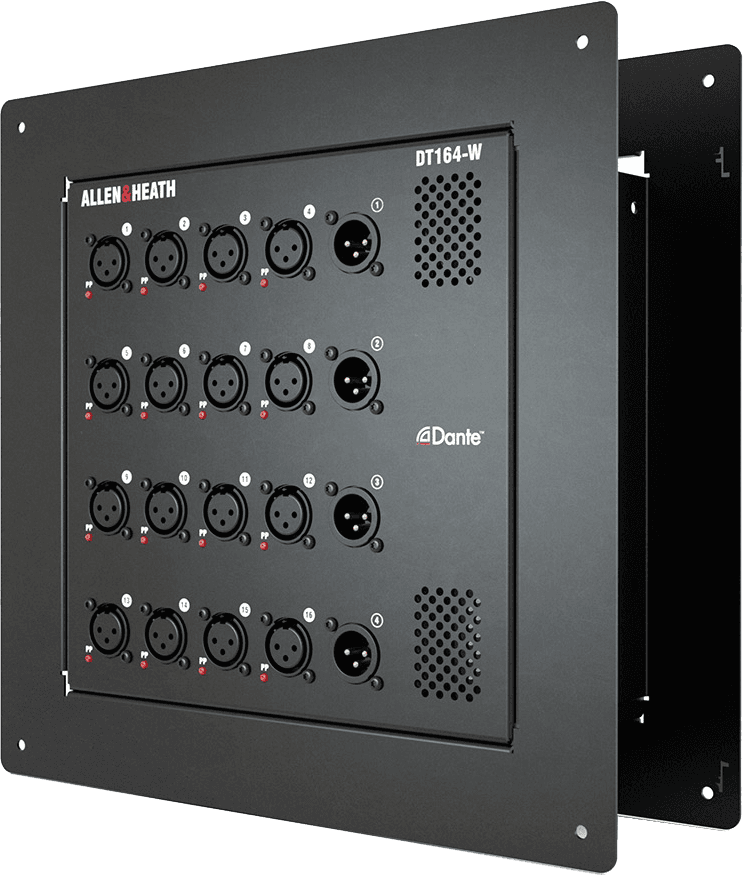

Installazione: a parete, incassata, box NEMA e tasca da pavimento

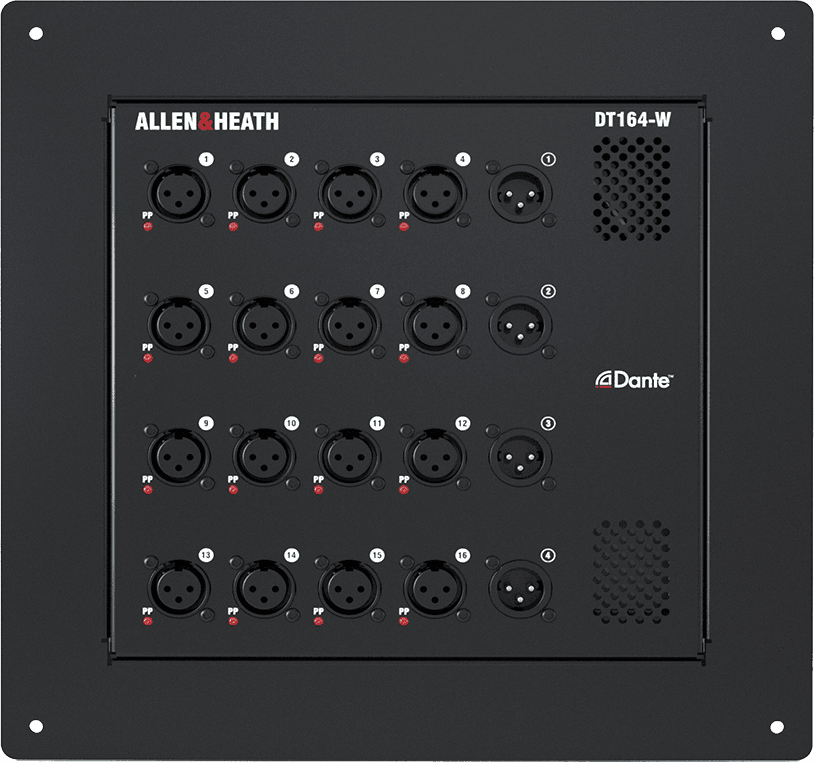

Il DT164-W è progettato per un'installazione permanente con ingombro contenuto. Il suo telaio di montaggio reversibile consente un'installazione a parete o a incasso secondo la configurazione. L'unità è dichiarata compatibile con un box NEMA standard 12 x 12 pollici (o equivalente), facilitando l'integrazione negli standard di installazione. Per esigenze sceniche, può anche essere installata in una tasca da pavimento compatibile, per offrire un accesso pulito e protetto direttamente sul palco.

Alimentazioni: pensate per installazione fissa + backup

Il DT164-W offre 3 opzioni di alimentazione per adattarsi alle esigenze sul campo: alimentazione 100-230V AC tramite presa IEC o tramite morsetti a vite per un'integrazione più "fissa". L'alimentazione IEC può essere sostituita da un modulo pressacavo e morsetti a vite per un'installazione permanente più sicura. È prevista anche un'alimentazione di backup 12V DC, e l'alimentazione in corrente continua può essere utilizzata come alimentazione ridondante per aumentare la resilienza del sistema.

Interoperabilità: AES67 e preparazione Dante Domain Manager

Oltre a Dante, il DT164-W è dichiarato compatibile AES67, facilitando l'integrazione in alcuni ambienti audio su IP. È inoltre pronto per il Dante Domain Manager, per una gestione di rete e un deployment più strutturati nelle installazioni multi-ambiente.
