Palmer PMB-L Merge Box

Un classique de la sommation passive : quand la simplicité fait la différence

Le PMB-L s'inscrit dans la famille des boîtiers de mixage passif (aussi appelés combinateurs ou sommateurs) destinés aux signaux ligne. L'idée est simple : additionner proprement des signaux, sans étage actif, grâce à une matrice de résistances. Cette approche, éprouvée en sonorisation, en broadcast et en installation fixe, séduit par sa robustesse et sa prévisibilité : pas de gain à régler, pas de risque lié à une alimentation, et un comportement stable dans le temps.

Avec ses deux canaux, le PMB-L se positionne comme un outil polyvalent pour les configurations où l'on doit regrouper ou re-router des lignes audio sans complexifier la chaîne. Il répond aux besoins typiques des techniciens qui cherchent une solution fiable, compacte et rapide à déployer, tout en conservant une liaison symétrique en sortie.

À qui s'adresse le PMB-L et dans quels cas l'utiliser ?

Le PMB-L est destiné aux utilisateurs qui manipulent des signaux ligne en environnement pro : ingénieurs du son, prestataires live, régisseurs, studios, théâtres, lieux de culte et intégrateurs. Il est particulièrement pertinent lorsque plusieurs sources doivent alimenter une destination commune, sans passer par un mixeur supplémentaire ou sans monopoliser des entrées disponibles sur une console.

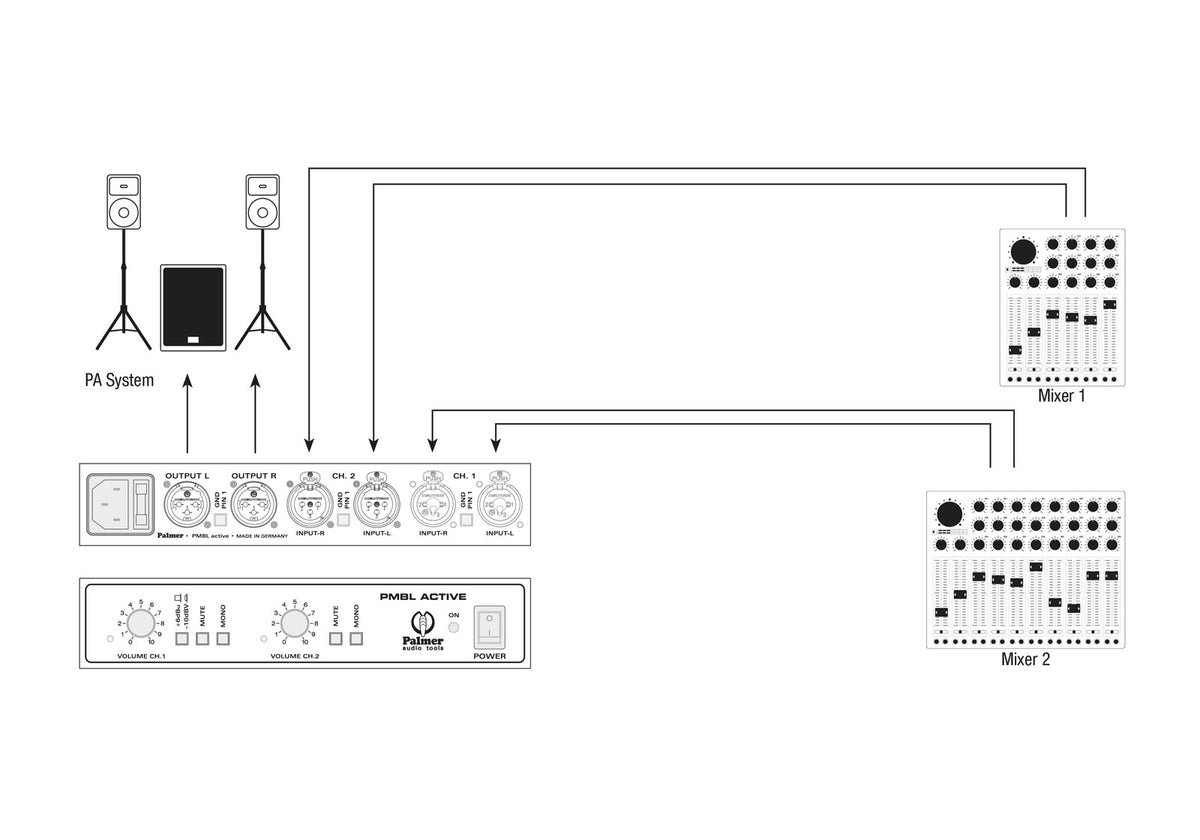

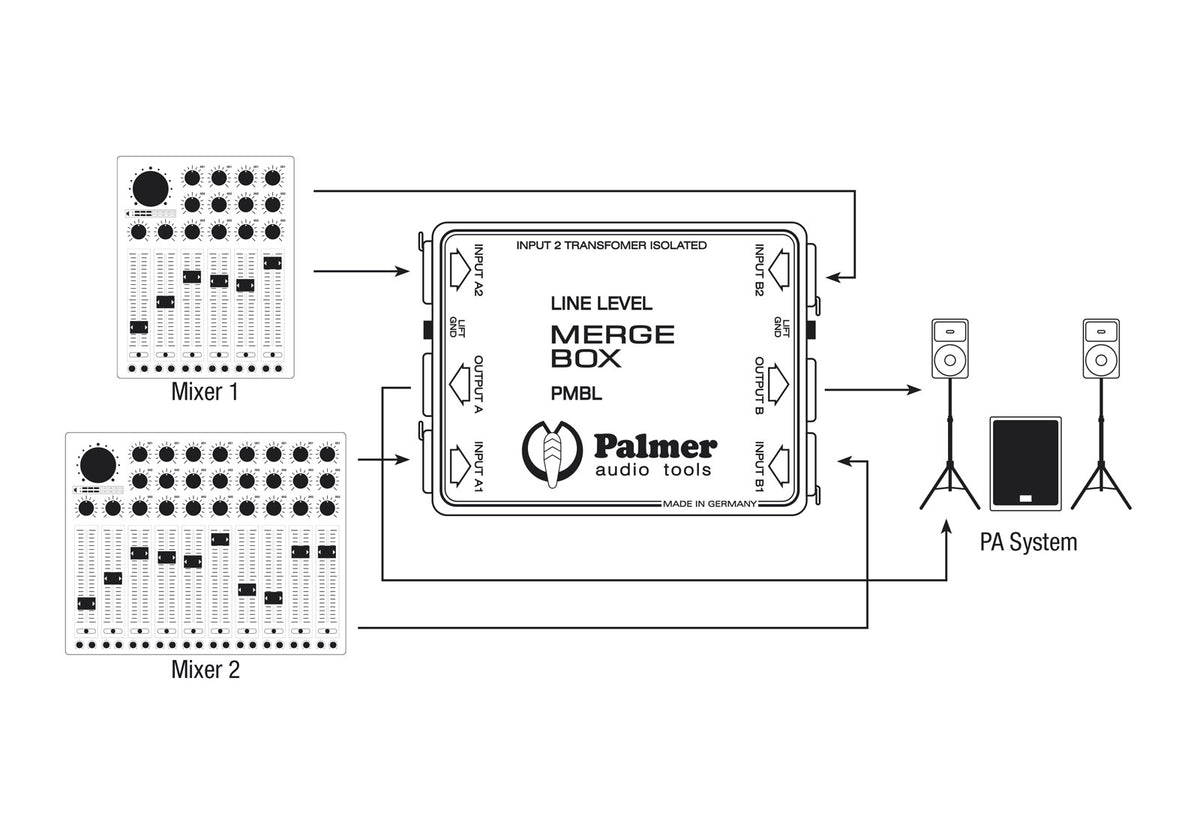

Exemples d'usages typiques : regrouper deux tables de mixage (par exemple une console façade et une console retours) vers un étage final, réaliser une sommation mono à partir d'un signal stéréo, ou encore combiner des sorties ligne dans une chaîne de diffusion où l'on privilégie la simplicité et la sécurité. Dans ces scénarios, la conception passive aide à limiter les points de défaillance, tout en gardant un câblage propre et standardisé en XLR.

Fonctionnalités clés : mixage passif, symétrie et isolation galvanique

Matrice de résistances : un mixage passif propre et prévisible

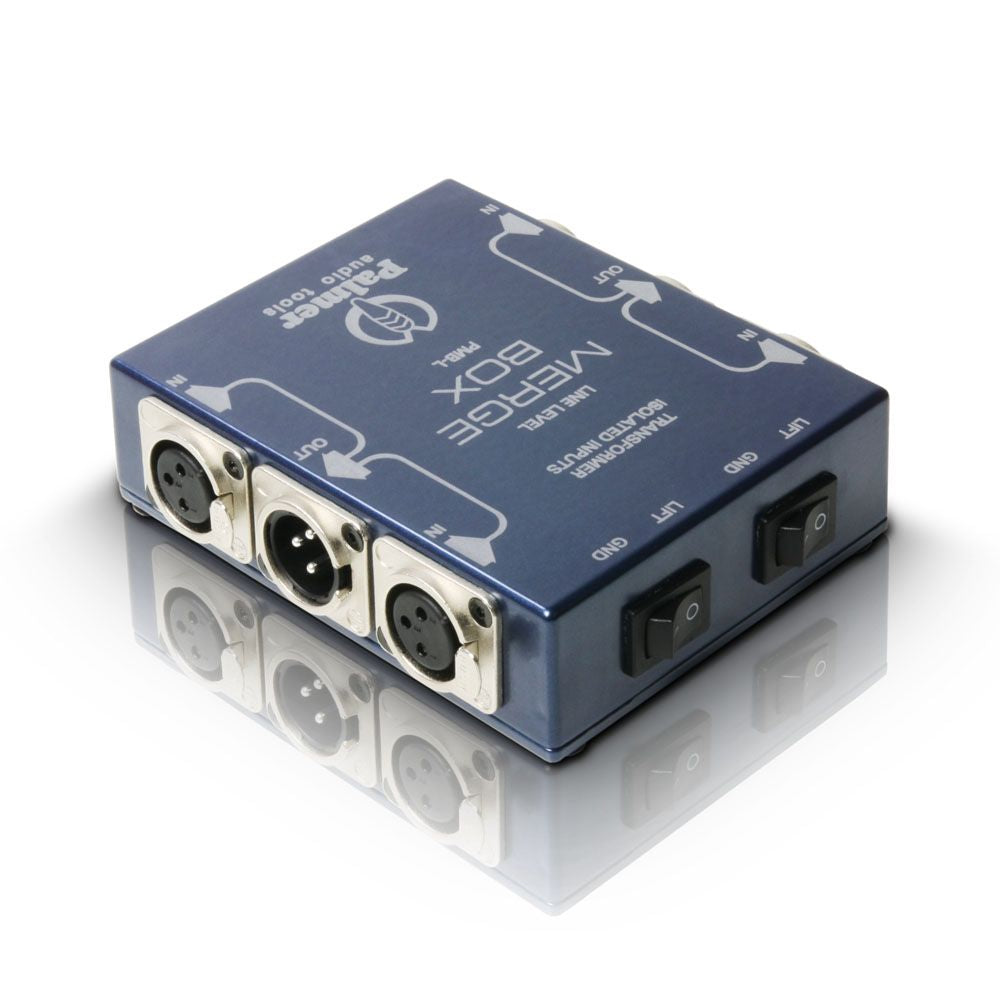

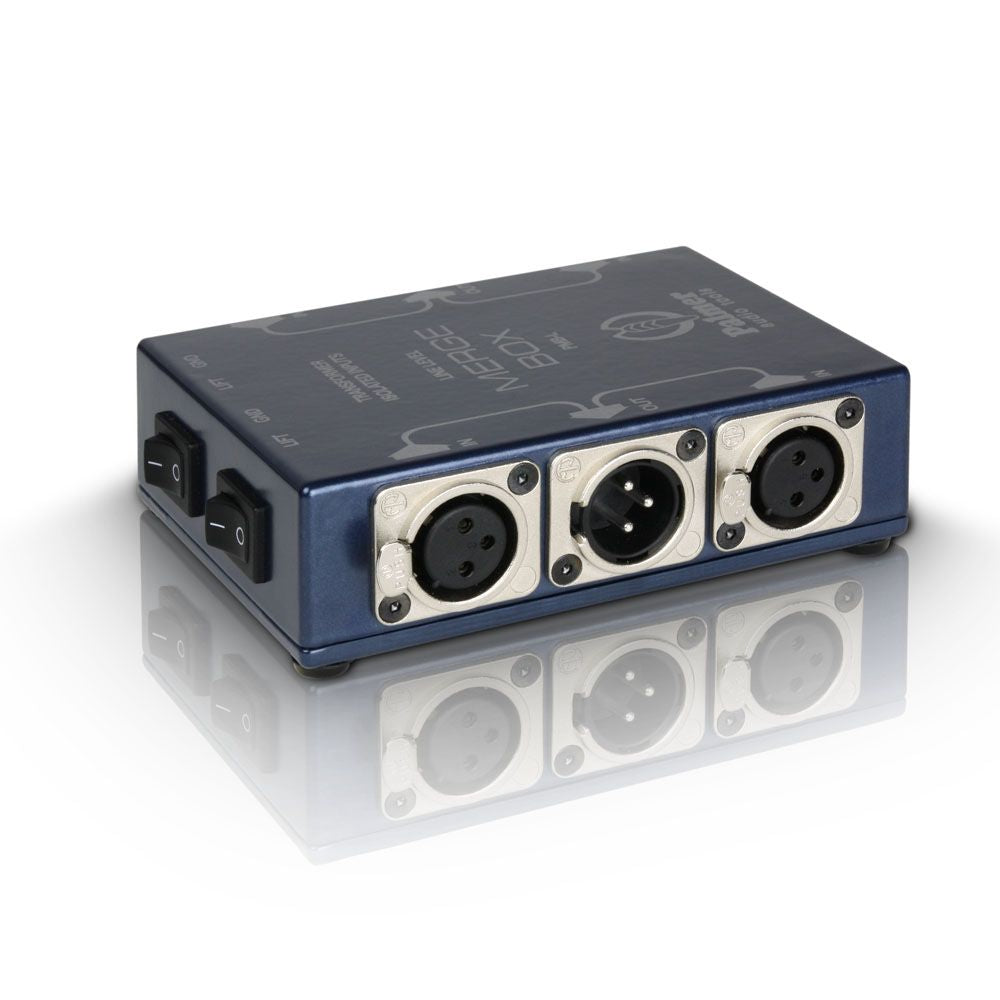

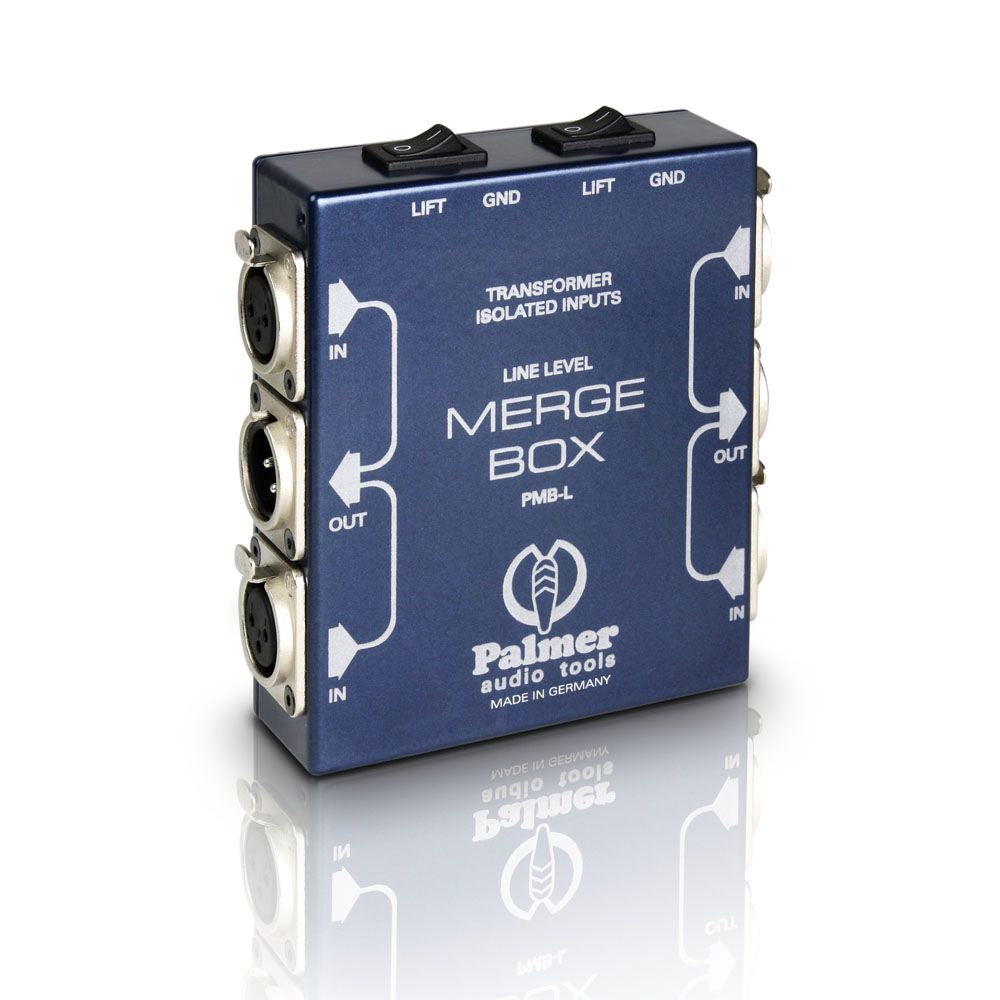

Chaque canal du PMB-L propose deux entrées XLR/f symétriques dont les signaux sont additionnés vers une sortie XLR/m symétrique via une matrice de résistances. Cette architecture est idéale pour la sommation et la combinaison de signaux ligne lorsque l'on veut éviter tout traitement actif. À noter : comme sur tout sommateur passif, une atténuation typique est inhérente au principe, ce qui permet aussi de préserver de la marge et de limiter les interactions indésirables entre sources.

Isolation galvanique sur l'entrée supérieure : plus de sérénité sur le terrain

L'entrée supérieure est séparée galvaniquement par transmetteur. Concrètement, cette isolation est un atout dès que l'on relie des équipements alimentés sur des circuits différents, ou lorsqu'un système est sensible aux boucles de masse. Le PMB-L permet ainsi d'occuper l'entrée supérieure tout en transmettant le signal de sortie de manière symétrique, ce qui facilite une intégration cohérente dans une chaîne audio pro, notamment sur de longues liaisons.

Interrupteur de masse : une réponse simple aux problèmes de ronfle

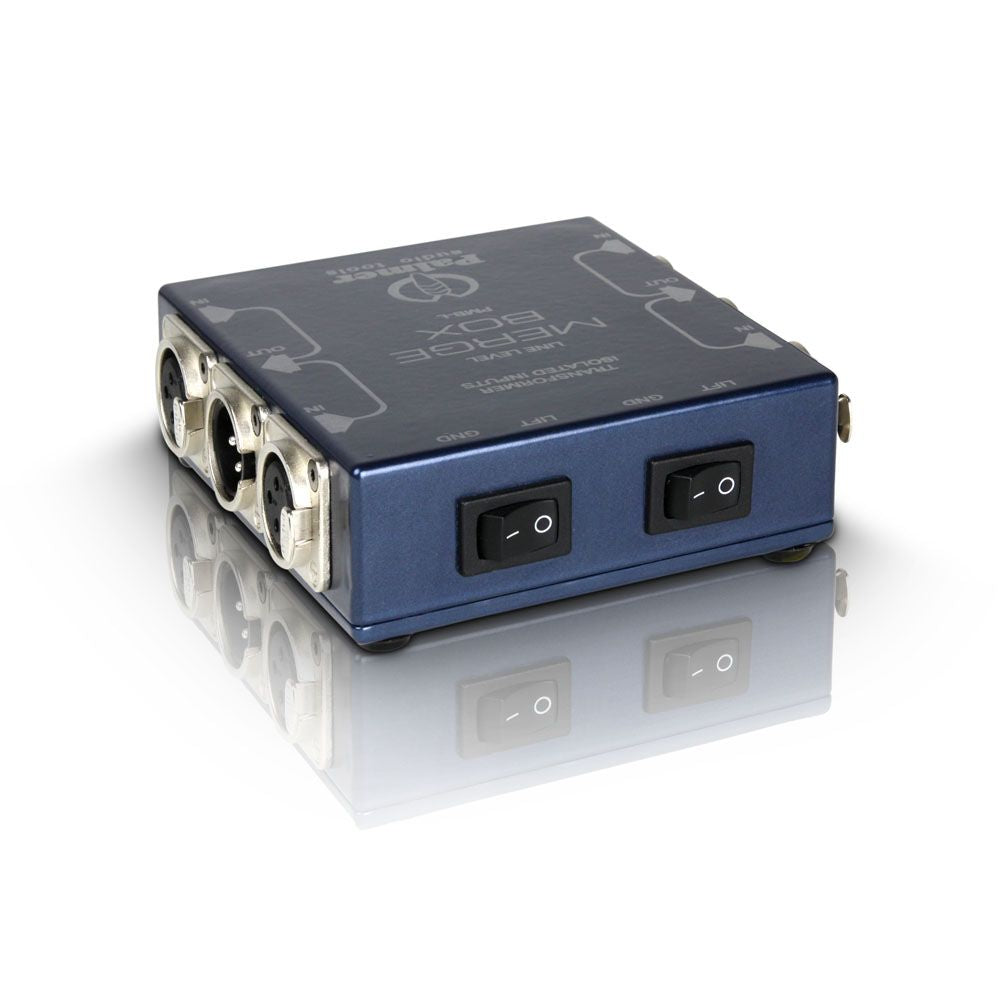

Le PMB-L intègre un interrupteur de masse (ground lift). C'est un réglage essentiel pour s'adapter rapidement à des configurations variées, en particulier en prestation ou en installation évolutive. En cas de ronfle liée à la masse, cet interrupteur offre une solution pratique, sans devoir modifier le câblage ou multiplier les adaptateurs.

Niveau admissible et format robuste

Avec un niveau maximal annoncé à +20 dBu (distorsion harmonique de <0,5% @ 35 Hz), le PMB-L est à l'aise dans une chaîne ligne professionnelle. Son boîtier en aluminium et son format compact facilitent le transport, la pose en régie, ou l'intégration dans un flight-case. C'est un outil de " dépannage intelligent " qui devient vite un indispensable dès que l'on gère plusieurs sources et destinations.

Caractéristiques techniques

Nombre canaux	2	Type	boitier
Rackable	Oui	Couleur	Naturel
Catégorie	accessoire sonorisation	Consommation d'énergie en mode nominal (Wh)	0 W

Par canal	2x entrées symétriques XLR/f vers 1x sortie symétrique XLR/m	Dimensions	110 x 125 x 38 mm
Niveau maximal (distorsion harmonique de <0,5% @ 35 Hz)	+20 dBu	Poids	585 g
Atténuation typique	6 dB
