Blackmagic Design SmartView 4K G3

SmartView 4K G3 : une évolution orientée infrastructures IP et UHD

Conçu pour la production live moderne, le SmartView 4K G3 s'inscrit dans une logique de transition progressive vers les workflows tout IP. Cette génération met sur un même châssis un monitoring Ultra HD en 12G-SDI et une entrée vidéo IP SMPTE 2110 non compressée sur réseau 10GbE, afin de sécuriser les environnements hybrides où cohabitent encore routeurs SDI, convertisseurs et équipements IP.
Le moniteur intègre les briques attendues en diffusion IP, comme la synchronisation PTP v2 et la gestion NMOS (découverte, enregistrement et connexions), pour s'insérer proprement dans une régie réseau. Résultat : un point de contrôle image simple à déployer, cohérent avec les contraintes broadcast actuelles, et prêt pour les signaux du SD jusqu'à la 4K DCI.

Un moniteur rack pour la diffusion, la captation multi-camera et les cars-regies

Le SmartView 4K G3 s'adresse aux chaînes TV, prestataires techniques, plateaux multicameras, cars-regies et salles de contrôle qui exigent un affichage UHD lisible, une connectique compatible avec les standards de diffusion, et une exploitation fiable au quotidien. En contrôle caméra, en sortie de mélangeur, au monitoring programme ou sur un mur d'écrans, il facilite les vérifications rapides tout en conservant une approche " broadcast-ready " : formats multiples, détection automatique et tally.

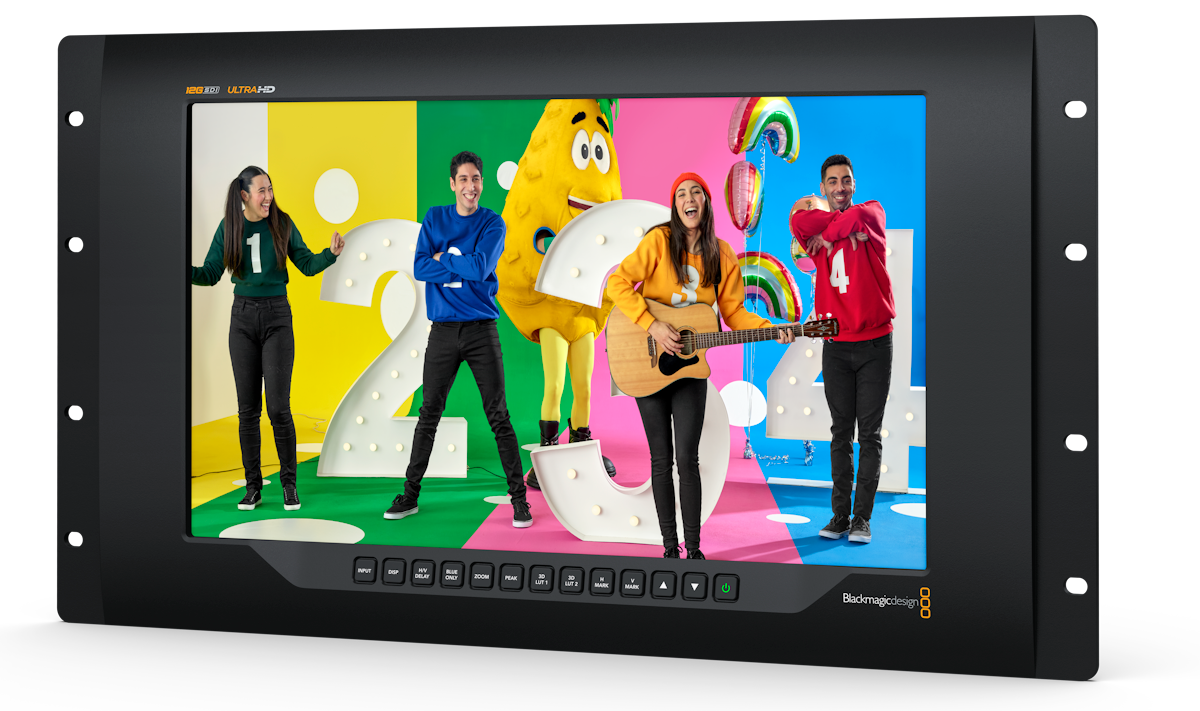

Son format rack 6U le rend particulièrement pertinent pour les baies techniques et les unités mobiles, avec une alimentation AC interne pour l'installation fixe, et une entrée DC 12V pour les configurations terrain ou sur batterie.

Des fonctions de monitoring conçues pour les environnements critiques

Connectivité SDI et IP dans un seul moniteur

Le SmartView 4K G3 combine deux entrées 12G-SDI et une sortie en boucle, plus une entrée vidéo IP SMPTE 2110 via Ethernet RJ-45 10GbE. Un logement SFP permet l'usage en fibre optique, avec prise en charge de la vidéo IP 2110 et du SDI optique. La détection automatique des formats (SD, HD, 2K, Ultra HD, 4K DCI) et la commutation simplifient l'exploitation en conditions réelles, notamment lorsque plusieurs sources circulent dans la même régie.
Pour les architectures IP, la présence du codec Blackmagic IP10 est un atout pratique lors de la conversion des débits 12G-SDI vers la vidéo IP 2110 10G, afin d'harmoniser les flux et d'installer le moniteur comme point de contrôle naturel dans un parc mixte.

Outils d'aide à la mise au point et au contrôle technique

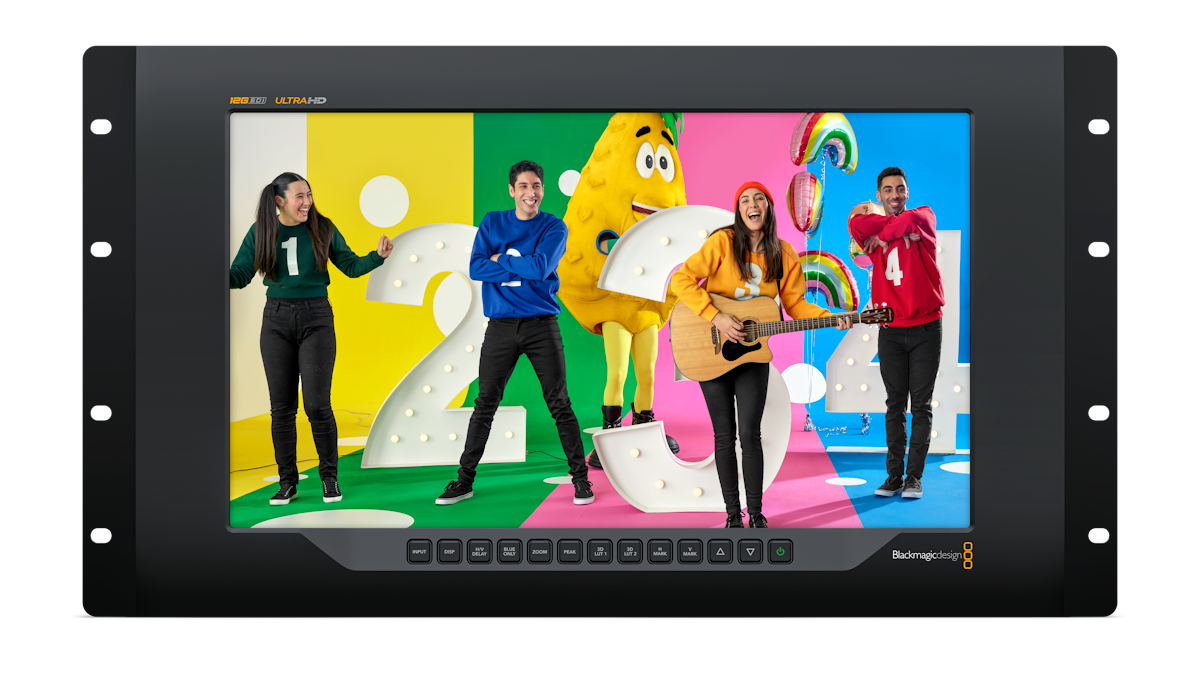

Son écran LCD TFT 15,6 pouces en 3840 x 2160 apporte une finesse appréciable pour valider la netteté, le cadrage et la cohérence colorimétrique. Les LUT 3D permettent d'unifier l'apparence entre caméras ou de contrôler un rendu de travail, tandis que le focus peaking accélère la validation de la mise au point, même en direct.
Les fonctions H/V Delay, Blue Only et les repères de cadrage répondent aux besoins broadcast classiques : vérification de la synchro, contrôle rapide des composantes, et surveillance du cadre selon le contexte de diffusion.

Intégration en rack et gestion au quotidien

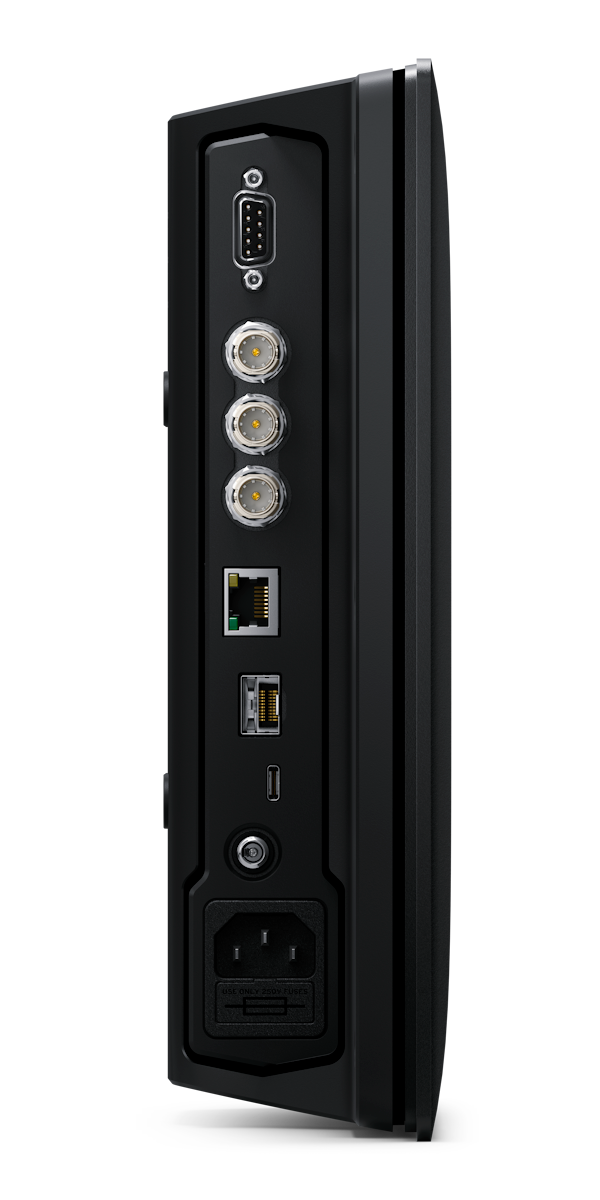

Pensé pour les environnements de diffusion, le SmartView 4K G3 propose un tally sur connecteur D a 9 broches, une alimentation AC interne, ainsi qu'une entrée DC 12V. La configuration et les mises à jour se font via USB ou Ethernet, ce qui facilite la maintenance et la standardisation des réglages dans un parc de moniteurs.

Caractéristiques techniques

Catégorie	écran Lcd	Définition	3840x2160
Diagonale écrans	15,6" (40 cm)	H-P intégré	Non
Orientation	Paysage	Consommation	24 W
Temps de réponse	25 MILLISECOND	Entrées Audio/Vidéo	12G-SDI, RJ45
Sorties Audio/Vidéo	ST2110, RJ45, 12G-SDI	Poids	3.6 kg
Contrôle	LAN	Dimensions (mm)	483 x 266 x 70

Entrées SDI	2	4K DCI	4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60
Sorties SDI	1 sortie en boucle ; sortie vidéo synchronisée commutant automatiquement sur la sélection de l'entrée	Normes SDI	SMPTE 259M, 292M, 296M, 372M, 424M Niveau A et B, 425M, 2082
Débits SDI	270Mb, 1.5G, 3G, 6G, 12G	Espace colorimétrique	REC 601, REC 709
Entrée vidéo fibre optique	connecteur SFP fibre optique ; supporte la vidéo IP 2110 et le SDI optique	Commutation automatique SDI	SD, HD, 3G, 6G et 12G-SDI
Prise en charge de multiples débits de données	détection automatique des entrées 4K, Ultra HD, 2K, HD ou SD	Échantillonnage vidéo	4:2:2 et 4:4:4
USB	mise à jour et configuration	SMPTE 2110-20	vidéo non compressée ; IGMP v2
Ethernet	1 x RJ-45 10Gb/s (10/100/1000/10G BASE-T) pour l'entrée vidéo IP SMPTE 2110, la configuration et les mises à jour du firmware	SMPTE 2110-21	mise en forme du trafic - émetteur : étroit ; récepteur : étroit, large synchrone, asynchrone
Tally	connecteur de type D à 9 broches	SMPTE 2110-30 (PCM)	niveau de conformité audio C
SD	525i59.94 NTSC, 625i50 PAL	SMPTE 2110-40 (données auxiliaires)	accès intégral aux données auxiliaires, inclut RP 188/SMPTE 12M-2, sous-titres codés et métadonnées statiques HDR
HD	720p50/59.94/60 ; 1080i50/59.94/60 ; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60 ; 1080PsF23.98/24/25/29.97/30	PTP	IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
2K	2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI ; 2KPsF23.98/24/25/29.97/30	NMOS BCP-002-01	groupement naturel ; NMOS BCP-004-01 : capacités du récepteur
Ultra HD	2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
